KTM FAHRGESTELL 400/620 Benutzerhandbuch
Seite 6

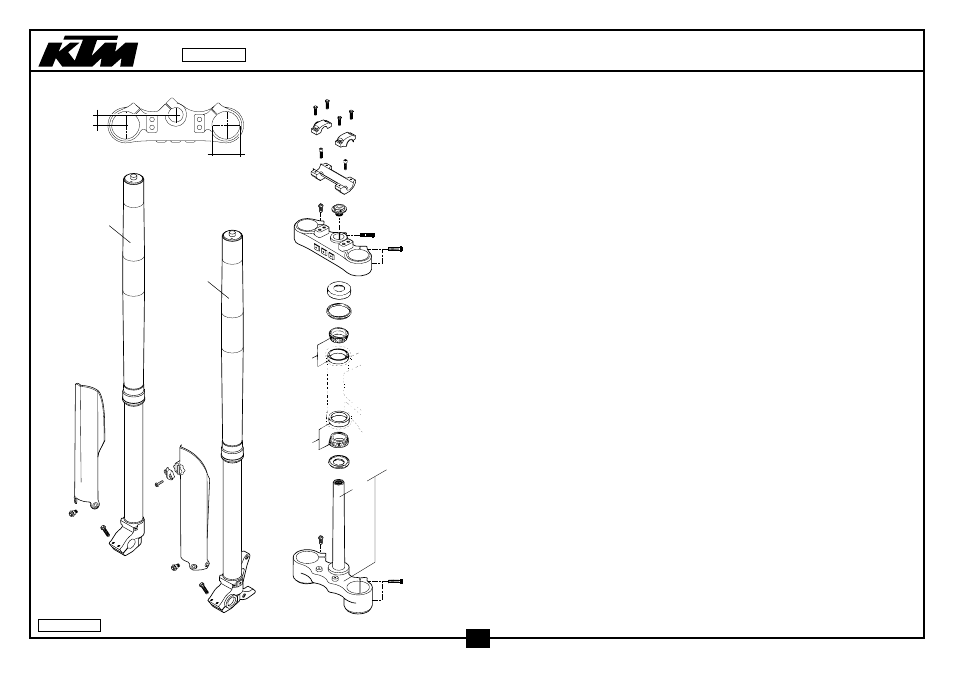

TELEGABEL WP USD43
FRONT FORK WP USD43
400/620 ‘99
X
D
1
2
92
93
85
91
91
34
32
33
86
84
81
81
82
36
38
39
38
5
5
5 5
5
5
6
6
5
5
5
5
5
9
99-583.01.2
4
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
0518 T781LS
GABELBEIN LI. WP 400/620SC ‘99
FORK LEG L/S WP 400/620 SC ‘99
1
2*
0518 T781RS
GABELBEIN RE. WP 400/620 SC’99
FORK LEG R/S WP 400/620 SC ‘99
1
5
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
17
6
0912 100258
ISK.SCHRAUBE DIN6912-M10X25
AH SCREW DIN6912-M10X25
2
9
0017 060203
SONDERSCHRAUBE T60 M 6X20
SPECIAL SCREW T60 M 6X20
2
32*
590.01.132.020
GABELBR.UNT.KPL.X=20MM/D=57MM
BOT.TRIPLE CLAMP X=20MM/D=57MM
1
33
501.01.033.100
GABELSCHAFTROHR L=244 ‘91
FORK TUBE L=244 ‘91
1
34*
590.01.034.020
GABELBRÜCKE OBEN X=20MM/D=54MM TOP TRIPLE CLAMP X=20MM/D=54MM
1
36*
503.01.036.000
STEUERKOPFSCHR. M20X1,5 SW=27
STEER.HEAD SCREW M20X1,5 SW=27
1
38*
590.01.038.100
LENKERKLEMMBRÜCKE 28MM SC’99
HANDLEBAR CLAMP 28MM SC’99
2
39*
590.01.039.100
LENKERAUFNAHME 28MM SC’99
HANDLEBAR SUPPORT 28MM SC’99
1
81
542.01.081.000
KEGELROLLENLAGER STEUERKOPF
TAPERED ROLLER BEARING
2
82
546.01.084.100
O-RINGTRÄGER M. DICHTLIPPE ‘91
O-RING SUPPORT W. SEALING LIP
1
84
546.01.184.000
STEUERKOPFABDICHTUNG OBEN
STEARING HEAD GASKET TOP
1
85*
590.01.085.000
KLEMME F.BREMSSCHLAUCH SC ‘99
CLAMP F. BRAKE HOSE SC ‘99
1
86
542.01.086.000
SCHUTZRING
STEERING HEAD COVER
1
91*
590.01.092.050
SONDERSCHRAUBE M6X12,5 SW=8
SPECIAL SCREW M6X12,5 SW=8
6
92*
590.01.092.000
GABELSCHUTZ LINKS SILBER SC’99
FORK PROTEC. L/S SILVER SC ‘99
1
93*
590.01.093.000
GABELSCHUTZ RE. SILBER SC ‘99
FORK PROTEC. R/S SILVER SC ‘99
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-583.01.2
