KTM FAHRGESTELL 400/620 Benutzerhandbuch
Seite 8

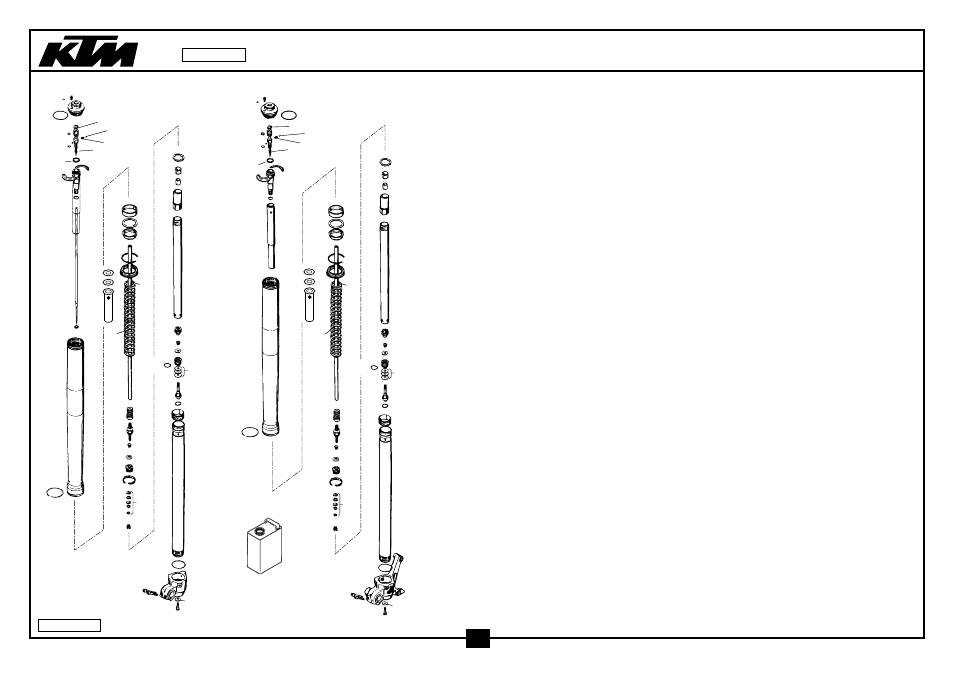

GABELBEINE WP USD43
FORK LEGS USD43
400/620 ‘99
5 LITRE
5 L
IT
R
E
3
2
3
1
4
4
4
4
5
5
8
8
9
9
12
13
14
12
13
14
16
16
20
21
21
22
22
25
25
31
34
35
34
35
36
36
40
30
6
63
66
67
68
68
67
66
63
6
7
10
10
10
10
15
17
18
19
17
18
19
41
43
44
37
37
38
32
33
70
70
45
69
69
45
46
47
48
49
46
47
48
49
50
50
51
52
53
54
55
56
57
58
51
52
53
54
55
56
57
58
59
60
56
62
20
41
42
44
59
60
56
62
64
65
99-583.01.3
6
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
42*
4054.1245
KOLBENSTANGE COMPRESSION
PISTON ROD TAP COMPRESSION
1
43*
4054.1244
KOLBENSTANGE ZUGSTUFE
PISTON ROD TAP REBOUND
1
44*
4054.1278
EINSTELLFEDER VENTIL D=0,5MM
SPRING CHECK VALVE D=0,5MM
2
45*
4357.0094
STAUBKAPPE D=43MM
DUST STRIPPER D=43MM
2
46*
4054.0629
FEDER HALTER 22,1X35,6X2
SPRINGRETAINER 22,1X35,6X2
2
47*
4054.0487
GUMMIMANSCHETTE
BUMPRUBBER
2
48*
4054.0434
BÜCHSE 12X14X8
DU BUSH 12X14X8
2
49*
4054.1378
SCHRAUBBÜCHSE M24X0,8X56
SCREW SLEEVE M24X0,8X56
2
50*
4054.1236
ROHR 24X1,5X385
TUBE 24X1,5X385
2
51*
4054.1241
EINSTELLMUTTER VENTIL M6X0,5
CHECK VALVE NUT M6X0,5
2
52*
4054.1278
EINSTELLFEDER VENTIL D=0,5MM
SPRING CHECK VALVE D=0,5MM
2
53*
4054.0477
SCHEIBE 8X18X0,4
SHIM 8X18X0,4
2
54*
4054.0445
KOLBEN DRUCKSTUFE MA
PISTON COMPRESSION MA
2
55*
4054.0437
O-RING NBR 15,6X1,78
O-RING NBR 15,6X1,78
2
56*
4054.0411
SCHEIBE 6X18X0,2
SHIM 6X18X0,2
X
56*
4054.0449
SCHEIBE 6X9X0,3
SHIM 6X9X0,3
X
56*
4054.0404
SCHEIBE 6X12X0,15
SHIM 6X12X0,15
X
56*
4054.0401
SCHEIBE 6X14X0,1
SHIM 6X14X0,1
X
56*
4054.0402
SCHEIBE 6X16X0,1
SHIM 6X16X0,1
X
56*
4054.0403
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
X
56*
4054.1383
SCHEIBE 6X11X0,1
SHIM 6X11X0,1
X
56*
4054.0774
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
X
56*
4054.0409
SCHEIBE 6X14X0,2
SHIM 6X14X0,2
X
57*
4054.1242
EINSTELLNADEL COMPRESSION
TAP COMPRESSION
2
58*
4054.1256
SPRENGRING 21X1,6
CIRCLIP 21X1,6
2
59*
4054.0477
SCHEIBE 8X18X0,4
SHIM 8X18X0,4
2
60*
4054.1085
KOLBEN ZUGSTUFE W5
PISTON REBOUND W5
2
62*
4054.0486
MUTTER M6X0,5 ZUGSTUFE
NUT M6X0,5 REBOUND
2
63*
4054.0867
O-RING NBR 3X2
O-RING NBR 3X2
2
64*
4054.1376S
HYDR.STOP L=222,5MM KPL. COMP.
HYDR.STOP L222,5MM KPL. COMP.
1
65*
4054.1377S
HYDR. STOP L=222,5MM KPL. REB.
HYDR. STOP L=222,5MM KLP. REB.
1
66*
4054.1259
SPERRSCHEIBE SB11
LOCK WASHER SB11
2
67*
4054.0296
STAHLKUGEL D=4MM
STEEL BALL D=4MM
2
68*
4054.0472
FEDER FÜR EINSTELLSCHRAUBE
SPRING FOR ADJUST. SCREW
2
69*
4357.0122
RING 28X38X1,5
RING 28X38X1,5
2
70*
4357.0093
SICHERUNGSRING D=59MM
LOCK WASHER D=59MM
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
