Globale Funktionen
166
PM5D/PM5D-RH V2 / DSP5D Bedienungsanleitung Referenzteil
Funktion EFFECT
Hier können Sie die Art des internen Effekts auswählen,
seine Parameter bearbeiten und Ein-/
Ausgangszuweisungen vornehmen.
A Effektauswahl
Wählen Sie unter den internen Effekten 1–8
denjenigen aus, für den Sie Einstellungen vornehmen
möchten. Um von einem Effekt zum anderen zu
wechseln, bringen Sie den Cursor auf dieses Feld und
drehen Sie das Datenrad [DATA], oder klicken Sie auf
die Schaltflächen / links und rechts vom Feld.
B Effekttyp
Zeigt den aktuell ausgewählten Effekttyp an, und zwar
mit Namen und als Grafik. Die Zahl der Ein-/
Ausgangskanäle (1 IN/2 OUT oder 2 IN/2 OUT) für
diesen Effekt wird in der untersten Zeile dieses Bereichs
angegeben.
Hinweis
In diesem Bildschirm kann der Effekttyp nicht gewechselt
werden. Wenn Sie einen anderen Effekttyp auswählen
möchten, rufen Sie von der Effektbibliothek einen Effekt ab,
der den gewünschten Effekttyp verwendet.
C Eingangszuordnung
In diesem Feld können Sie den Signalpfad auswählen,
der den L/R-Eingangskanälen des internen Effekts
zugeordnet werden soll. Bringen Sie den Cursor in
diesen Bereich und drehen Sie das Datenrad [DATA],
oder klicken Sie auf die Schaltflächen / links und
rechts, um den gewünschten Signalpfad anzuzeigen,
und drücken Sie dann die [ENTER]-Taste, um die
Eingabe zu bestätigen.
Sie können einen der folgenden Signalpfade auswählen.
Hinweis
• Wenn Sie den Cursor aus dem Feld herausbewegen, ohne
auf die [ENTER]-Taste zu drücken, wird die Einstellung
wieder in den ursprünglichen Zustand zurückgeführt.
• Wenn Sie beiden Eingangskanälen ein Signal für einen
1 IN/2 OUT-Effekttyp zuordnen, werden beide monaural
gemischt und dann dem Eingang zugeführt.
• Wenn Sie ein Signal für einen 2 IN/2 OUT-Effekttyp nur
einem Eingangskanal zuordnen, dann wird dasselbe Signal
an beide Kanäle gesendet.
• Wenn im Bildschirm PREFERENCE 1 der Funktion UTILITY
die Option STEAL PATCH CONFIRMATION eingeschaltet
ist, und Sie versuchen, Patch-Einstellungen vorzunehmen,
die zu einer Änderung der existierenden Zuordnung führen
würden, dann wird eine Bestätigungsaufforderung
angezeigt.
D Eingangspegelanzeige
Gibt den Pegel des Eingangssignals für den Effekt an.
Globale Funktionen

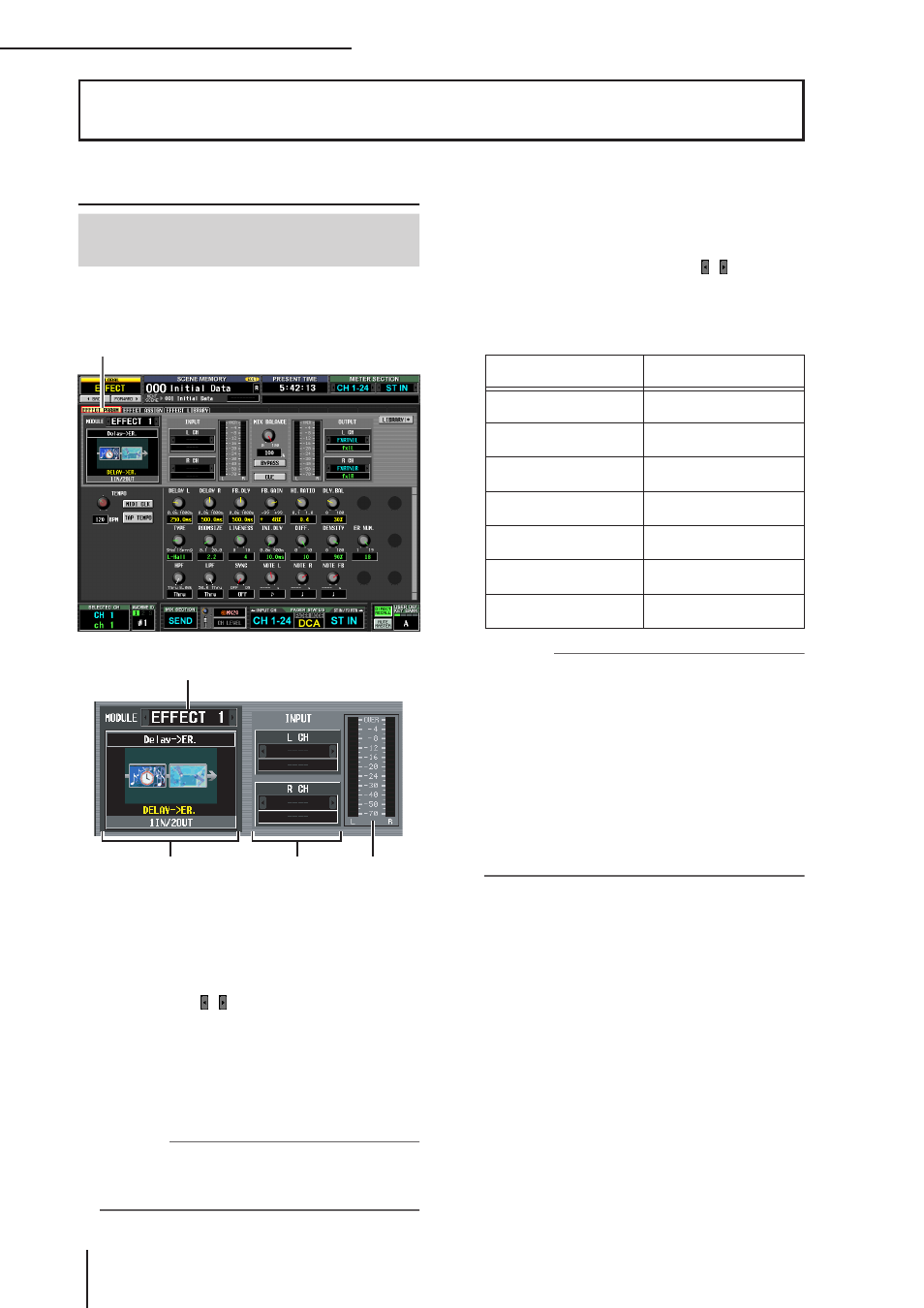

Bildschirm EFFECT PARAM
(Effektparameter)
EFFECT PARAM
1
2 3 4
MIX1–MIX24
Ausgänge 1–24 der
MIX-Kanäle
INS CH1–INS CH48
Insert-Ausgänge der
Eingangskanäle 1–48
INS STIN1 (L/R)–
INS STIN4 (L/R) Insert-Ausgänge der
ST IN-Kanäle 1–4 (L/R)
INS MIX1–INS MIX24
Insert-Ausgänge der
MIX-Kanäle 1–24
INS MTRX1–INS MTRX8
Insert-Ausgänge der
MATRIX-Kanäle 1–8
INS ST A (L/R)
Insert-Ausgang des
STEREO A-Kanals (L/R)
INS ST B (L/R)
Inser-Ausgang des
STEREO B-Kanals (L/R)
INS MON (L/R/C)
(nur PM5D) Insert-Ausgang des
MONITOR-Kanals (L/R/C)
