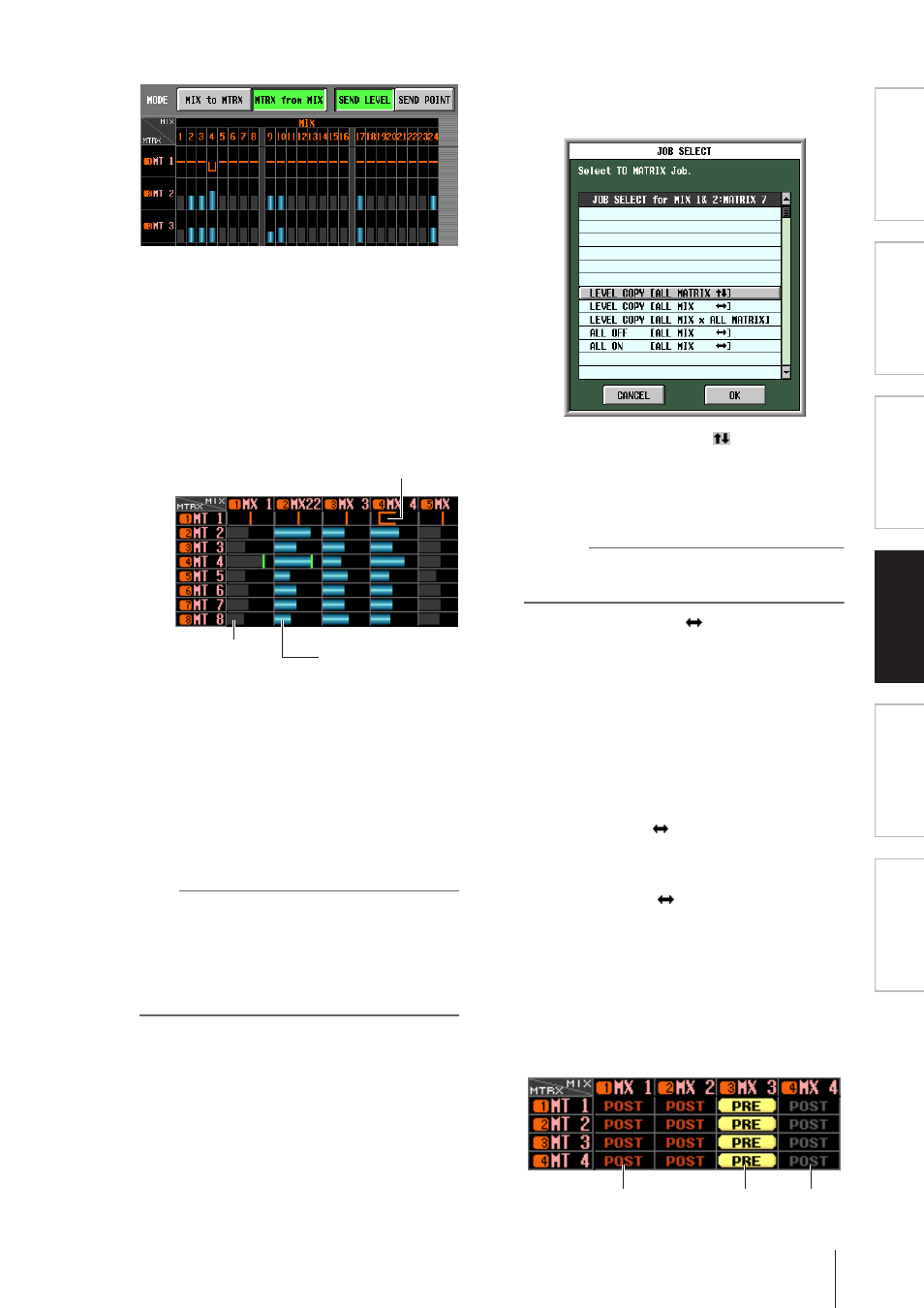

B SEND LEVEL/SEND POINT
Wählen Sie einen der folgenden beiden Parameter aus,
der in der Matrix angezeigt werden soll.
❏ Wenn die Schaltfläche [SEND LEVEL]
eingeschaltet ist
Die von den MIX- oder STEREO-A/B-Kanälen an die
MATRIX-Busse gesendeten Send-Pegel werden an den
einzelnen Verbindungspunkten als Balken dargestellt.
Kanäle, deren an den MATRIX-Bus gesendetes Signal
ausgeschaltet ist, werden durch graue Balken angezeigt,
Kanäle mit eingeschaltetem Signal durch blaue Balken.
Um den Send-Pegel zu bearbeiten, bewegen Sie den
Cursor auf den Verbindungspunkt, an dem der MIX-
oder STEREO-A/B-Kanal (senkrechte Spalte) den
MATRIX-Bus (waagerechte Zeile) kreuzt, und drehen
Sie am [DATA]-Regler.
Um das von einem bestimmten MIX- oder STEREO-
A/B-Kanal gesendete Signal ein- oder auszuschalten,
schieben Sie den Cursor auf die senkrechte Spalte des
betreffenden Kanals, und drücken Sie die [ENTER]-
Taste.
Tipp
• Wenn der Send-Pegel oberhalb des Nennpegels eingestellt
ist (0 dB), erscheint eine rote Linie, die den Nennpegel
anzeigt.
• Wenn der Sendeziel-MATRIX-Kanal Teil eines Paars ist,
zeigt der Verbindungspunkt des ungeradzahligen MATRIX-
Busses eine orangefarbene Linie, die anstelle eines
Diagrammbalkens den Panoramawert darstellt. (Im Modus
MTRX from MIX steht aufwärts für R und abwärts für L.)
Wenn die Schaltfläche [SEND LEVEL] eingeschaltet
ist, können Sie einen Quell-Verbindungspunkt
auswählen und seinen Send-Pegelwert (Panoramawert)
an andere Kanäle (in waagerechter Richtung) oder
andere MATRIX-Busse (in senkrechter Richtung)
senden oder sämtliche Verbindungspunkte gleichzeitig
ein- oder ausschalten.
Bewegen Sie hierzu den Cursor auf den gewünschten
Verbindungspunkt, halten Sie dann die [SHIFT]-Taste
gedrückt, und drücken Sie die [ENTER]-Taste.
(Alternativ können Sie die [SHIFT]-Taste gedrückt
halten und auf den gewünschten Verbindungspunkt
klicken.) Wenn das Fenster JOB SELECT erscheint,
wählen Sie unter den folgenden Möglichkeiten eine
Kopierquelle, und klicken Sie auf die Schaltfläche [OK].
LEVEL COPY [ALL MATRIX
]
Kopieren Sie den Send-Pegelwert (Panoramawert)
des ausgewählten Verbindungspunkts in senkrechter
Richtung auf alle Send-Pegel-Einstellungen
(Panoramaeinstellungen) des entsprechenden MIX-
(oder STEREO-A/B-) Kanals.
Hinweis
Wenn das ausgewählte Matrix ein Send-Pegel ist, werden nur
die Send-Pegel kopiert. Wenn das ausgewählte Matrix ein
Panoramawert ist, werden nur die Panoramawerte kopiert.
LEVEL COPY [ALL MIX
]
Kopieren Sie den Send-Pegelwert (Panoramawert)
des ausgewählten Verbindungspunkts in waagerech-
ter Richtung auf alle Send-Pegel-Einstellungen
(Panoramaeinstellungen) des entsprechenden
MATRIX-Busses.
LEVEL COPY [ALL MIX x ALL MATRIX]
Kopieren Sie den Send-Pegelwert (Panoramawert)
des ausgewählten Verbindungspunkts auf alle Send-
Pegel-Einstellungen (Panoramaeinstellungen)
sämtlicher MIX- (und STEREO-A/B-) Kanäle und
MATRIX-Busse.
ALL ON [ALL MIX
]
Schalten Sie die von allen Kanälen (MIX, STEREO
A/B) an den entsprechenden MATRIX-Bus
gesendeten Signale ein.
ALL OFF [ALL MIX
]
Schalten Sie die von allen Kanälen (MIX, STEREO
A/B) an den entsprechenden MATRIX-Bus
gesendeten Signale aus.
❏ Wenn die Schaltfläche [SEND POINT]
eingeschaltet ist
Die Matrix zeigt die Position, von der das Signal von
den MIX- oder STEREO-A/B-Kanälen an die
MATRIX-Busse gesendet wird.
Kanäle, deren an den
MATRIX-Bus gesendetes
Signal eingeschaltet ist
(blauer Diagrammbalken)
Kanäle, deren an den
MATRIX-Bus gesendetes
Signal ausgeschaltet ist
(grauer Diagrammbalken)
Panoramawert (orangefarbene Linie)
PRE FADER
POST FADER
POST ON
