Überprüfung der Regelkreisplatine (Delta R Verification)
Referenz
Delta ‘R’ Datenblatt
Benötigte Ausrüstung
FC88 Handprogrammiergerät.©
Digitalvoltmeter
Delta R Datenblatt-( Übereinstimmung mit Seriennummer )
2 Hochgenaue Widerstandsdekaden, 0.1% ( Größte Schritte: 1K Ohm, kleinste Schritte 0.01 Ohm)
Kleiner Schraubendreher
FCI Abgleichkabel, FCI Teilenummer 006407
Vorgehensweise
1.
Zuerst Werte im Gerät mit Datenblatt auf Übereinstimmung prüfen ( Menü “D” ).
2.
Spannungsversorgung abschalten
3.
Sensoranschlüsse an der Platine kennzeichnen.. Drähte abklemmen.
4.

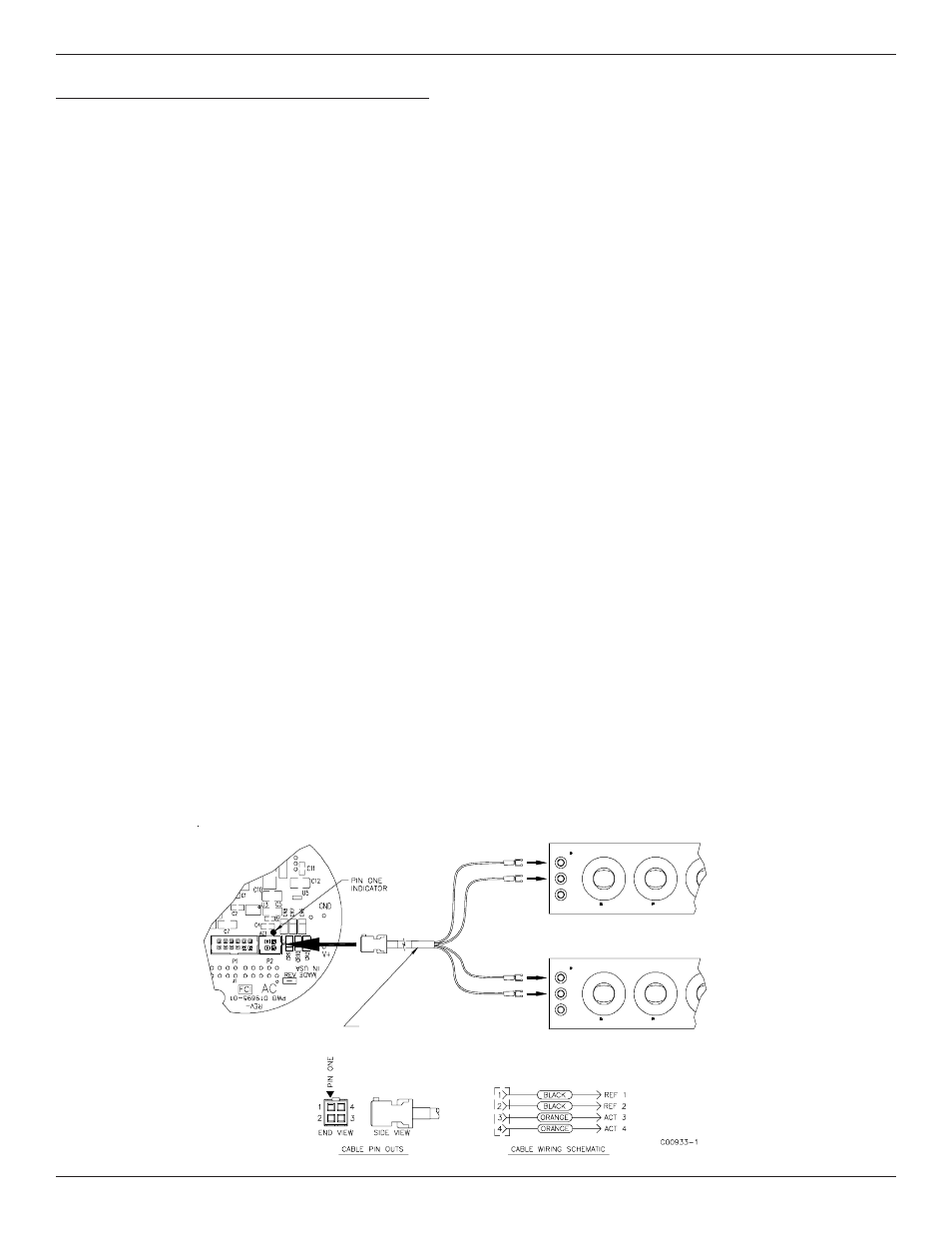

Verbinde die Widerstandsdekaden an die Elektronik wie im Anschlussbild unten angegeben.
Notiz:
Verbindungskabel sollen alle den identischen Querschnitt ( 2,5mm2) und Länge ( max. 1m ) besitzen , um zusätzliche
Abweichungen auf Grund unterschiedlicher Leitungswiderstände auszuschließen.
5.
Einstellen der Widerstandsdekaden auf (1000 Ohm) +/- .01%
6.
Verbinde das DVM mit dem Gerätesignalausgang und beobachte das Ausgangssignal.
7.
Spannungsversorgung einschalten, 5 Minuten warten bis das Signalausgang stabil.
8.
Am FC88 Taste T drücken um in den normalen Messmodus zu gelangen..
9.
Einstellen der “Active” Widerstandsdekande (“ Reference” Widerstandsdekade =1000 ohms) auf einen im Delta ‘R’ Datenblatt
angegebenen Wert. Signalausgangswert beachten
10. Im Modus “C” die Werte von TCDR und REFR prüfen ob sie mit den Angaben im Delta ‘R’ Datenblatt übereinstimmen.
11. Zurück mit Taste “T” um Abgleich der weiteren Werte durchzuführen
REFERENCE
NORMALIZATION CABLE
FCI P/N 006407
BLACK
BLACK
ORANGE
ORANGE
1433-W DECADE RISISTOR GENERAL RADIO USA
98
76
X
G
23mA MAX
1K STEPS
H
L
10
K
2
0
1
4
5
3
ACTIVE
6
8
9 X
6 7
100 STEPS
80mA MAX
21
0
4
3
5
2 1
4
5
3
1433-W DECADE RISISTOR GENERAL RADIO USA
X
6 7 8 9
G
1K STEPS
23mA MAX
H
L
10
K
1 0
2
4
5
3
76
X98
6
100 STEPS
80mA MAX
0
1
2
5
3
4
1
2
4
5
3
