15 2551 Elektromagnetischer DurchÀ usssensor

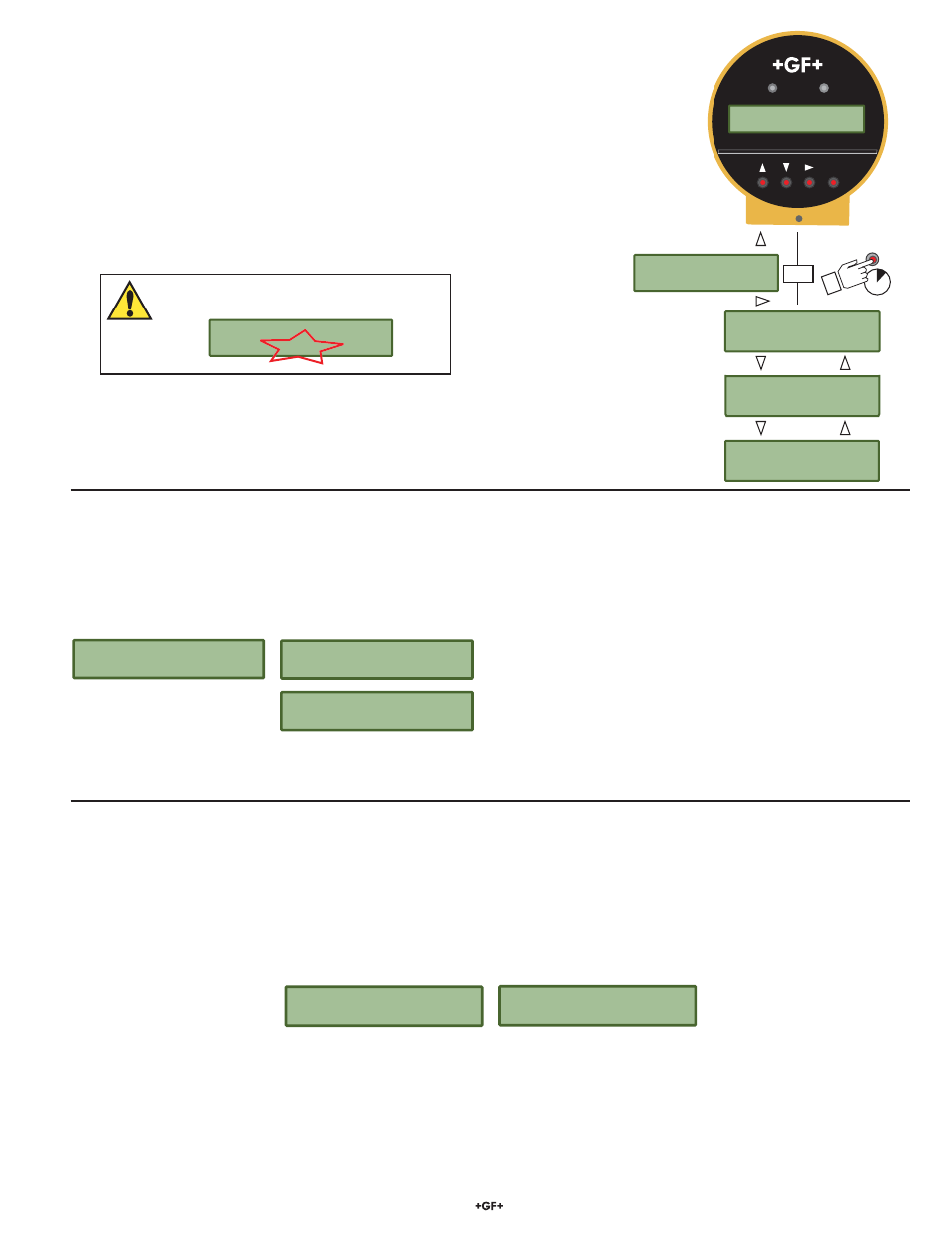

9. Menüs „Relais“
Die Modelle 3-2551-21 und -22 des elektromagnetischen DurchÀ usssensors verfügen über zwei
Schwachstromkontaktrelais (Relais 1 und 2) und ein Halbleiterrelais (Relais 3).
Jedes dieser Relais kann auf einen beliebigen, unten aufgeführten Betriebsmodus eingestellt werden.
Die Sollwerte für die Modi HOCH, TIEF und BEREICH können bei Bedarf auf negative Werte eingestellt
werden. Beispielsweise kann ein Unterschreitungsalarm aktiviert werden, wenn die DurchÀ ussrate auf
unterhalb -10 GPM fällt.
Negative Werte sind nicht verfügbar für Relais in den Modi PROP. IMPULS und TOTALISATOR.
Aus: Wenn ein Relais nicht verwendet wird, kann es ausgeschaltet werden, um Kontaktverschleiß zu
verhindern.
9.2 Relaismodus „Totalisator“
Ein Relais kann programmiert werden, dass es aktiviert wird, wenn der rücksetzbare Totalisator einen bestimmten Wert erreicht. Die
maximale Einstellung beträgt 999999.
Anwendungsbeispiel: Ein Filter in einem Umkehrosmosesystem muss alle 10.000 Gallonen ausgewechselt werden. Der
Kundendiensttechniker, der einen neuen Filter installiert, setzt Relais 3 in den Modus „Totalisator“, stellt den Sollwert auf 10.000 ein
und setzt den Totalisator auf 000000,00 zurück. Wenn der Totalisator zurückgesetzt wird, wird das Relais deaktiviert und der Prozess
beginnt von vorne.
Jedes Mal, wenn der Totalisator den Wert 10.000 erreicht, wird das Relais aktiviert, und eine Meldungsanzeige leuchtet auf, um den
Bediener daran zu erinnern, den Kundendiensttechniker zum Auswechseln des Filters zu benachrichtigen.
9.1 Relaismodus „Prop. Impuls“
Ein Relais kann programmiert werden, dass es für eine bestimmte
Zeitperiode für jedes Flüssigkeitsvolumen aktiviert wird, das am
Sensor vorbeigeleitet wird.
Beispielsweise kann das Relais programmiert werden, dass die
Impulsgabe für 100 ms alle 3 Gallonen erfolgt, die am Sensor
vorbeigeleitet werden.
Relais 1 Pulsw.
0,1 Sek.
Relais 1 Vol.
0,0000 Gal
Rel. 1 Funktion
Prop. Impuls > >
>
Relaisvolumen: Das Volumen der Flüssigkeit einstellen, das der
2551 messen muss, bevor das Relais für einen Impuls aktiviert wird.
Pulsweite: Die Zeitdauer einstellen, die das Relais aktiviert bleibt.
Die Pulsweiteneinstellung richtet sich nach dem Typ des externen
Geräts, das am Relais angeschlossen ist.
Relais 1 Hoch
000000
Rel. 1 Funktion
Totalisator > >
Verzeichnis
Einstellungen
Verzeichnis
Kalibrierung
Verzeichnis
Relais 1
Verzeichnis
3s
ENTER
Oder
Signet Magmeter
RELAY 1 RELAY 2
ENTER
1234.56 GPM
876543.21 >
>
>
>
>
HINWEIS: Vor der Änderung des Relaismenüs
muss der Sicherheitscode eingegeben werden.
Passworteingabe
0000
