Signet 515/2536 Rotor-X Schaufelrad-Durchfl ußsensor
Spezifi kationen
PVDF
Po
lypr
opyl
ene
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
.7
1.4
2.1
2.8
3.4
4.1
4.8
5.5
6.2
6.9
7.6
8.3
9.0
9.7
10.3
11.0
11.7
12.4
13.1
13.8
14.5
(bar)
(psi)
0
-20
0
20
40
60
80
100
°F
°C
-4
32
68
104
140
176
212
515 (8510) Sensor
PVDF
Po
lypr
opyl
ene
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
.7
1.4
2.1
2.8
3.4
4.1
4.8
5.5
6.2
6.9
7.6
8.3
9.0
9.7
10.3
11.0
11.7
12.4
13.1
13.8
14.5
(bar)
(psi)
0
-20
0
20
40
60
80
100
°F
°C
-4
32
68
104
140
176
212
2536 (8512) Sensor
Spezifi kationen
Allgemeine Daten
Durchfl uss Messbereich:
515 .................................... 0,3 bis 6 m/s
2536 .................................. 0,1 bis 6 m/s
Rohrgrößen .......................... DN15 to DN900
Kabellänge............................ 7,6 m standardmäßig
515 .................................... 60 m Maximum
2536 .................................. 305 m Maximum
Kabeltyp................................ 2-adrige, abgeschirmte,
verdrillte Kabelpaare (22 AWG)
Min. erforderliche Reynoldszahl:
4500
Material:
Kappenmaterial .................... Glasfaserverstärktes
Polypropylen
515: Rot
2536: Blau
Benetztes Material:
Sensorkörper ........................ Glasfaserverstärktes Polypropyl-
en (schwarz) oder PVDF (beige)
Dichtungsringe...................... FKM (Std.) oder EPDM oder
FFKM
Stift ....................................... Titan oder Hastelloy-C oder
PVDF; weitere Materialoptionen
erhältlich
Rotor ..................................... Schwarzes PVDF oder beiges
PVDF; optional ETFE mit oder
ohne Carbonfaser verstärktem
PTFE Hülse
Versandgewicht:
-X0
.................................... 0,454
kg
-X1
.................................... 0,476
kg
-X2
.................................... 0,680
kg
-X3
.................................... 0,794
kg
-X4
.................................... 0,850
kg
-X5
.................................... 1,0
kg
3519
.................................. 1,3
kg
Leistungsdaten
Linearität ............................... ±1% des Messbereichsendwert
@ 25 °C
Reproduzierbarkeit ............... ±0,5% des
Messbereichsendwert @ 25 °C
Elektrische
515 Sensor
Frequenz .............................. 19,7 Hz pro m/s nominal
Amplitude.............................. 3,3 V p/p pro m/s nominal
Quellenimpedanz .................... 8 kΩ
2536 Sensor
Frequenz .............................. 49 Hz pro m/s nominal
Speisespannung ................... 5 bis 24 VDC ±10% stabilisiert
Speisestrom.......................... < 1,5 mA @ 3,3 - 6 VDC,
< 20 mA @ 6 - 24 VDC
Ausgang ............................... Open-Kollektor, Senke
Ausgangsstrom..................... 10 mA max.
U mweltbedingungen

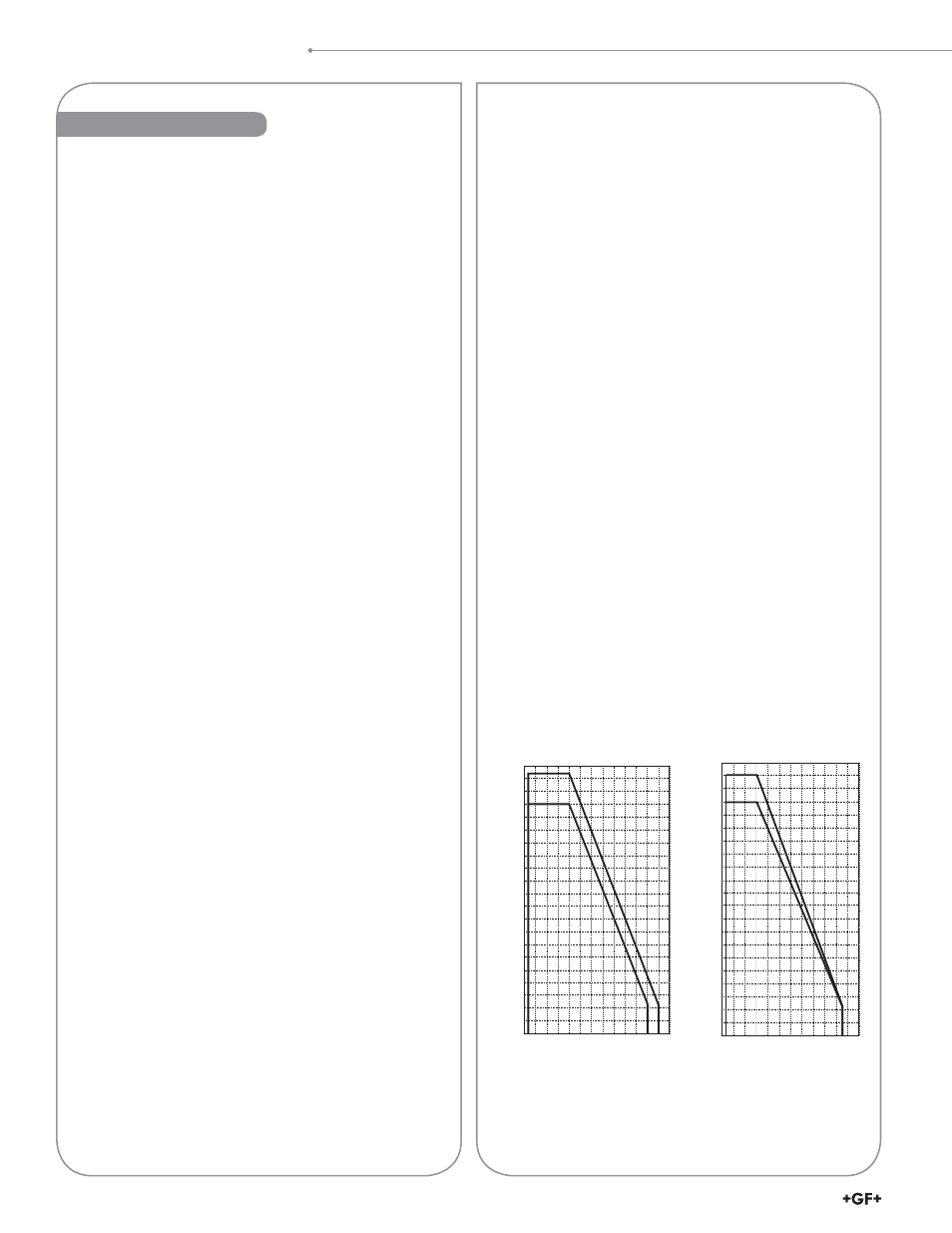

Druck/Temperatur-Nennwerte
Standard-und Integrierter-Sensor:
Polypropylen Gehäuse
....... 12,5 bar max. bei 20 °C
515 .................................... 1,7 bar bei max. 90 °C
2536 .................................. 1,7 bar bei max. 85 °C
Betriebstemperatur ........... -18 °C bis 66 °C
PVDF Gehäuse
.................... 14 bar bei max. 20°C
515 .................................... 1,7 bar bei max. 100 °C
2536 .................................. 1,7 bar bei max. 85 °C
Betriebstemperatur ........... -18 °C bis 100 °C
Wet-Tap Sensor:
Polypropylen Gehäuse
....... 7 bar bei 20 °C, 1,4 bar bei 66 °C
Max.
Ausbau-Nennwert
.... 1,7 bar bei 22 °C
Betriebstemperatur ........... -18 °C bis 66 °C
Normen und Zulassungen
• CE
(2536)
•
Herstellung gemäß ISO 9001 für Qualität,
ISO 14001 für Umweltmanagement und
OHSAS 18001 für Gesundheitsschutz und Arbeitssicherheit.
•
RoHS-Konform
