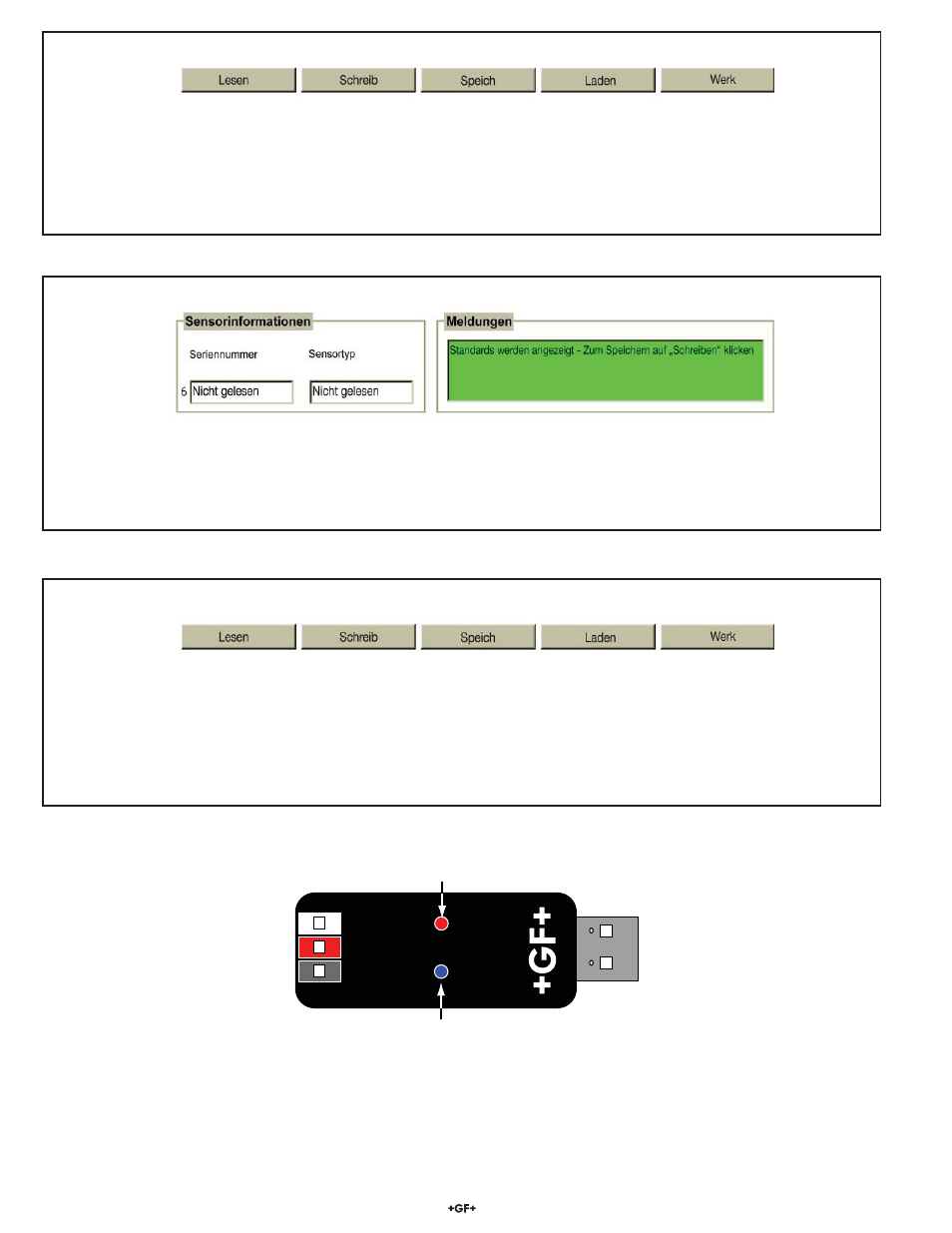

Signet 0250 Setup-Tool
Sensorinformationen
Seriennummer, Sensortyp:
• Diese Sensorinformationen werden vom elektromagnetischen Durchfl usssensor gelesen, wenn auf die Schaltfl äche „Lesen“
geklickt wird.
Meldungen:
• Zeigt Meldungen an, die sich auf die aktuelle Auswahl beziehen. Fehlermeldungen und Anweisungen zu Verfahren werden hier
angezeigt.
4.
Auf „Schreiben“ klicken, um die neuen Einstellungen zum elektromagnetischen Durchfl usssensor zu kopieren.
• Zum Wiederholen der Einstellungen in einem anderen elektromagnetischen Durchfl usssensor:
24-VDC-Stromversorgung von den Stromausgangsmodellen trennen.
Den ersten elektromagnetischen Durchfl usssensor trennen.
Den zweiten elektromagnetischen Durchfl usssensor anschließen.
• Erneut auf „Schreiben“ klicken.
Hinweis: Beim Beenden des Programms gehen alle Einstellungen verloren. Wenn die Einstellungen wiederverwendet werden
sollen, auf „Speichern“ klicken. Die Datei benennen und auf der Festplatte speichern.
Bedienelemente
• Lesen:
Die vorhandenen Einstellungen des elektromagnetischen Durchfl usssensor werden gelesen und angezeigt.
• Schreiben:
Daten von der Anzeige werden zum elektromagnetischen Durchfl usssensor geschrieben.
• Speichern:
Daten von der Anzeige werden in einer Datei gespeichert. (*.BDF)
• Laden:
Daten einer gespeicherten Datei werden in die Anzeige geladen.
• Werk:
Stellt die ursprünglichen Werkseinstellungen der Anwendungs-, Schleifen- und Leistungseinstellungen wieder her.
Hinweis: Die blaue LED am 3-0250 blinkt während der Datenkommunikation zwischen Computer und Sensor.
MASSE
Daten
+5V-Ausgang
Blaue LED zeigt Datenübertragung an
Rote LED zeigt Stromversorgung an
