INSTALLATION
16
OPTISENS PH 8390
www.krohne.com
12/2013 - 4001930701 MA OPTISENS PH 8390 R01 de
In der folgenden Anleitung ist der Anschluss der verschiedenen Sensorkabel beschrieben.
Anschluss des Sensorkabels an den Messumformer
• Führen Sie das Sensorkabel durch die äußere rechte Kabelverschraubung 1.
• Stecken Sie die Koaxialabschirmung 4 in Klemme N 2 und die Koaxialader in Klemme O 3.
• Um ein Kabel zu entfernen, drücken Sie den weißen Clip 5 an der zugehörigen Klemme nach
unten und ziehen Sie das Kabel heraus 6.
3.5.2 Anschluss des externen Temperatursensors
Schließen Sie einen externen Pt100- oder Pt1000-Sensor an Klemmsockel Pos.A/B des
Messumformers, wie auf den folgenden Abbildungen dargestellt ist, an:

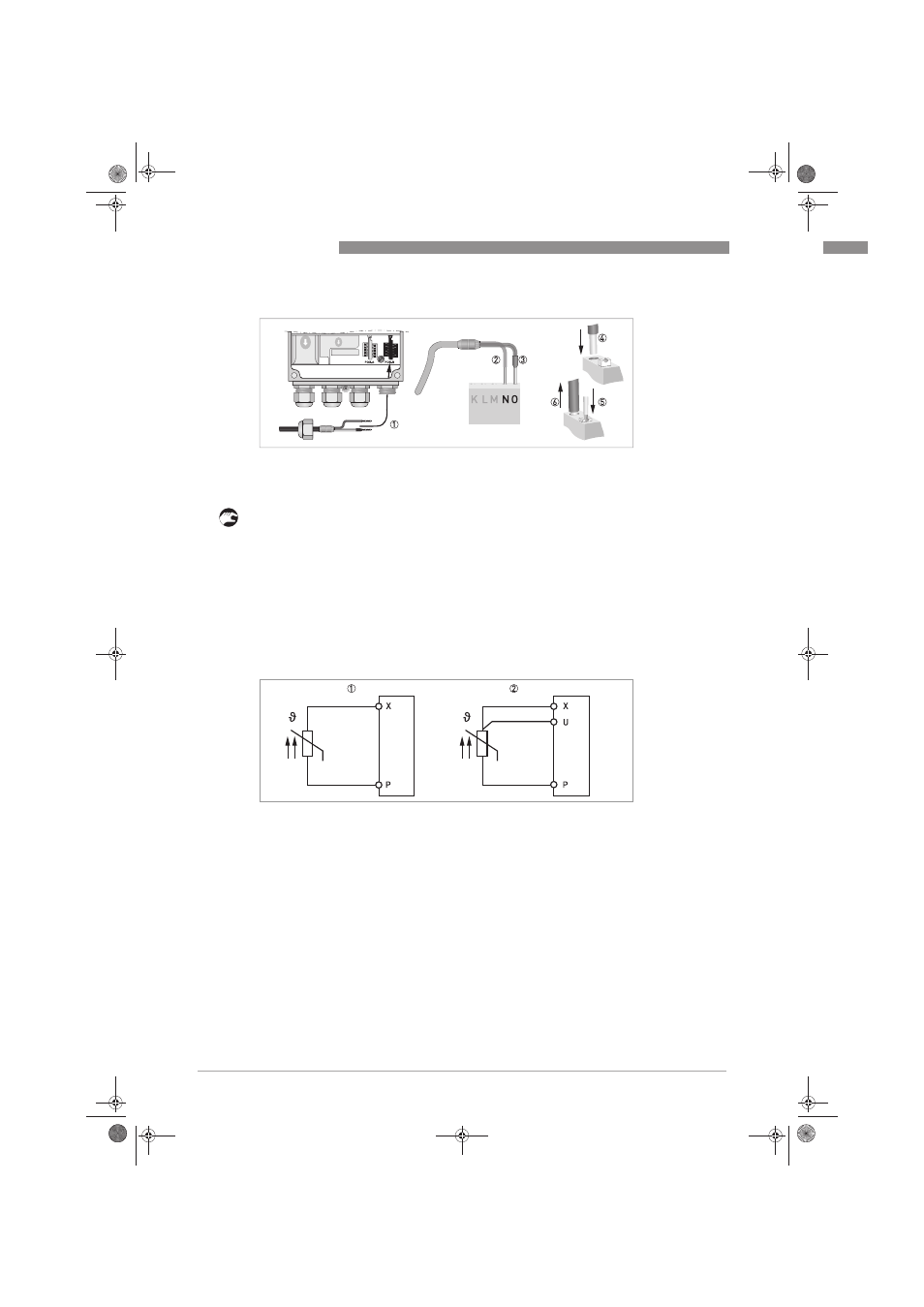

Abbildung 3-4: Anschluss des Sensorkabels
Abbildung 3-5: Anschluss eines externen Pt100/1000-Temperatursensors am Messumformer
1 2-Leiteranschluss
2 3-Leiteranschluss
