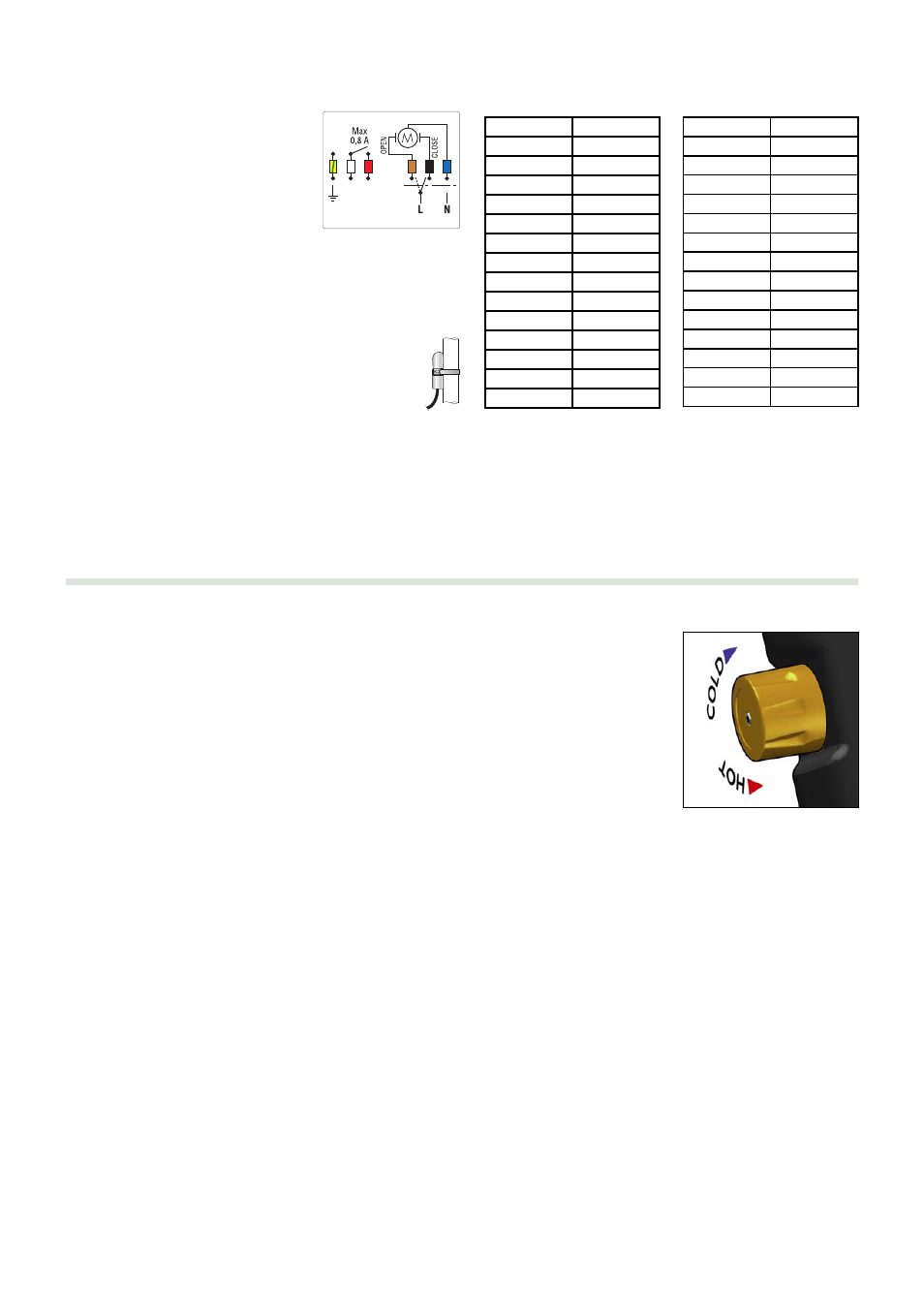

Microinterruttori
Il servocomando della valvola deviatrice è
dotato di microinterruttori di fine corsa che
interrompono l’alimentazione elettrica al
raggiungimento
delle
posizioni
di
apertura/chiusura della valvola.
Il servocomando della valvola è anche
dotato di microinterruttore ausiliario. Questo
chiude per un valore medio di apertura
valvola dell’80% in deviazione verso la
caldaia.
I cavi bianco e rosso del microinterruttore ausiliario (contatto
non in tensione) possono anche rimanere inutilizzati. In questo caso si
consiglia di isolarli.
Collegamento sonda
La sonda di temperatura va posizionata sulla tubazione di
uscita dell’acqua calda dall’accumulo solare, il più vicino
possibile all’accumulo solare, oppure negli appositi pozzetti
presenti sull’accumulo solare stesso, secondo gli schemi
riportati nel depliant.
In abbinamento al kit 265 Solarincal, la sonda può essere
posizionata lontano dall’accumulo, non pregiudicando il funzionamento del dispositivo. È comunque consigliata l’installazione vicino all’accumulo
solare che garantisce una commutazione solare-caldaia meno frequente.
In abbinamento al kit 264 Solarnocal la sonda deve essere posizionata esclusivamente vicino o sull’accumulo solare per poter leggere
correttamente la temperatura dell’acqua calda ed effettuare la commutazione solare-caldaia in modo efficace. Nel caso sia necessario prolungare
il cavo in dotazione, utilizzare un cavo 2 x 0,25 mm
2
(fino a 10 m) e 2 x 0,5 mm
2
(fino a 100 m). Il collegamento tra la sonda ed il termostato deve
essere eseguito in canalina dedicata. Se il cavo di collegamento è inserito in una canalina con altri cavi in tensione, allora occorre usare cavo
schermato messo a terra con isolamento conforme alla normativa vigente.
In caso di installazione di sonda a contatto utilizzare l’apposita siringa di pasta conduttrice in dotazione da applicare tra tubazione e sonda.
Temperatura °C
Resistenza k
Ω
-25
1527
-20
1118
-15
826
-10
616
-5
464
0
352
5
269
10
208
15
162
20
127
25
100
30
79,4
35
63,5
40
51,0
Temperatura °C
Resistenza k
Ω
45
41,3
50
33,5
55
27,5
60
22,6
65
18,7
70
15,5
75
12,9
80
10,8
85
9,2
90
7,7
95
6,6
100
5,6
105
4,8
110
4,1
Tabella resistenza sonda
Messa in servizio
Dopo l’installazione, il miscelatore del gruppo deve essere provato e messo in servizio da un tecnico
autorizzato secondo la procedura indicata di seguito e come specificato dalla vigente normativa
applicabile. Le seguenti istruzioni devono essere lette e comprese prima di mettere in servizio il miscelatore
del kit serie 264-265.
Se, in ogni circostanza, ci sono aspetti dell’installazione o dell’impianto che non rispondono ai requisiti
indicati, la valvola non deve essere messa in servizio fino a quando l’installazione o l’impianto rispondono
a questi requisiti.
1) Assicurarsi che l’impianto sia pulito e libero da ogni sporcizia prima della messa in servizio del
miscelatore termostatico.
2) Si raccomanda che la regolazione di temperatura sia effettuata usando un apposito termometro digitale
calibrato. La valvola deve essere messa in servizio misurando la temperatura dell’acqua miscelata in
uscita dal punto di utilizzo.
3) A seconda della destinazione d’uso e della relativa valutazione di rischio, la temperatura in uscita deve essere regolata in modo tale da non recare
pericolo per l’utente e da rispondere alla vigente normativa applicabile.
4) La temperatura all’uscita della valvola deve essere regolata tenendo conto delle fluttuazioni dovute al prelievo simultaneo. E’ essenziale che
queste condizioni siano stabilizzate prima di eseguire la messa in servizio.
5) La regolazione della temperatura può essere effettuata utilizzando la manopola di manovra di cui è dotato il miscelatore.
a) Regolare la temperatura dell’acqua miscelata al valore desiderato.
b) Misurare e registrare le temperature dell’acqua calda e fredda in ingresso.
c) Misurare e registrare le temperature dell’acqua in uscita dal rubinetto con la minore e la maggiore portata.
d) Eseguire la funzione di chiusura termica antiscottatura.
Chiudere la valvola di intercettazione sull’ingresso freddo e verificare l’uscita dell’acqua miscelata. La portata in uscita deve velocemente
ridursi a zero.
e) Misurare e registrare la massima temperatura dell’acqua miscelata. La temperatura non deve eccedere i valori permessi da ogni
norma o codice di pratica applicabile.
f)
Ripristinare l’alimentazione dell’acqua fredda in ingresso e misurare la temperatura di uscita dopo che questa si sia stabilizzata.
La temperatura finale misurata durante questa prova non deve eccedere i valori permessi di ±2°C.
Si raccomanda che tutte le informazioni sopra menzionate vengano registrate nel rapporto di messa in servizio ed aggiornate nel rapporto di
manutenzione tutte le volte che si interviene sulla valvola.
