Wartung – Det-Tronics X9800 IR Flame Detector Benutzerhandbuch
Seite 17
15
95-2554
7.2
WaRtUNG
Wichtig
Regelmäßige Flammenpfadinspektionen werden
nicht empfohlen, da das Produkt nicht für die Wartung
konzipiert und zur Verhinderung einer potenziellen
Verschlechterung der Flammenpfade mit einer
entsprechenden Schutzart geschützt ist.
WARNUNg
Das Sensormodul (vordere Hälfte des Melders) enthält
keine durch den Benutzer zu wartenden Komponenten
und sollte niemals geöffnet werden. Der Klemmenkasten
ist der einzige Teil des Gehäuses, das vom Benutzer im
praktischen Einsatz geöffnet werden darf.
Zur Aufrechterhaltung einer maximalen Empfindlichkeit und
Fehlalarmunterdrückung müssen die Sichtfenster des X9800
relativ sauber gehalten werden. Anweisungen zur Reinigung
finden Sie im nachfolgend angegebenen Verfahren.
ReInIgung
VORSicht
Deaktivieren Sie alle an die Einheit angeschlossenen
Feuerlöscheinrichtungen, um eine unerwünschte
Betätigung zu verhindern.
Verwenden Sie zum Reinigen der Fenster und der oi-Platte
Det-Tronics Fensterreiniger (Teilenummer 001680-001) und ein
weiches Tuch, einen Wattetupfer oder ein Papiertaschentuch,
und gehen Sie wie folgt vor.
1. Deaktivieren sie alle an die einheit angeschlossenen
feuerlöscheinrichtungen.
HINWEIS
Schalten Sie das Gerät vor dem Reinigen des
Melderfensters ab. Durch die Wischbewegung auf
der Fensteroberfläche während der Reinigung kann
statische Elektrizität erzeugt werden, die zu einer
unerwünschten Ausgangsaktivierung führen kann.
2. Zum Reinigen der optischen Oberflächen ist die oi-Platte
entsprechend dem nachfolgend angegebenen Verfahren
zu entfernen.
3. Die Sichtfenster und die reflektierenden Oberflächen
der oi-Platte sind mit einem sauberen Tuch, einem
Wattetupfer oder einem Papiertaschentuch und Det-
Tronics Fensterreinigungslösung gründlich zu reinigen.
Wenn eine stärkere Lösung benötigt wird, kann Isopropanol
verwendet werden.
4. Die oi-Platte ist entsprechend dem nachfolgend
angegebenen Verfahren wieder einzubauen.
AusBAu DeR
oi
-PLATTe
1. Deaktivieren sie alle an die einheit angeschlossenen
feuerlöscheinrichtungen.
2. Lösen Sie die beiden unverlierbaren Schrauben, ergreifen
Sie die oi-Platte anschließend an der Blende, und nehmen
Sie sie vom Melder ab. Siehe Abbildung 17.
3. Reinigen Sie die reflektierende Oberfläche der oi-Platte.
Halten Sie sie dabei an den Rändern, um Fingerabdrücke
auf der inneren reflektierenden Oberfläche zu vermeiden.
4. Bauen Sie die oi-Platte wieder ein. Die Platte muss flach
auf der Oberfläche des Melders aufliegen. Ziehen Sie die
Schrauben der oi-Platte fest an (0,28 Nm).
HINWEIS
Achten Sie beim Ausbau der
oi-Platte darauf, dass
die ursprüngliche
oi-Platte wieder eingebaut wird.
Oi-Platten sind nicht untereinander austauschbar und
dürfen nicht mit
oi-Platten anderer Melder verwechselt
werden. Die
oi-Platte muss ausgetauscht werden, wenn
deren Oberfläche durch korrosive Verunreinigungen in
der Atmosphäre derart geschädigt ist, dass sie nicht
wieder in ihren ursprünglichen Zustand versetzt werden
kann. Informationen zum Austauschverfahren für die
oi-Platte können Sie beim Hersteller anfordern.
RegeLMässIge funKTIOnsPRüfung
Um zu gewährleisten, dass das System ordnungsgemäß
funktioniert, sind mit der manuellen oder magnetischen oi-
Funktion regelmäßige Systemprüfungen durchzuführen.
Führen Sie zur Prüfung des Systems die „Feueralarmprüfung“
entsprechend der Beschreibung im Abschnitt „Inbetriebnahme“
dieser Betriebsanleitung durch.
uhRBATTeRIe
(nicht beim eQP-Modell verwendet)
Die Echtzeituhr ist mit einer Pufferbatterie ausgestattet, die die
Uhr bei Ausfall der externen Stromversorgung für einen
Nennzeitraum von 10 Jahren mit Strom versorgt. Es wird
empfohlen, die Batterie alle sieben Jahre auszutauschen.
Senden Sie das Gerät zum Austausch der Batterie an den
Hersteller zurück.
HINWEIS
Eine schwache Pufferbatterie hat keine Auswirkungen
auf die Funktion des Flammenmelders, allerdings
kann dadurch die Zeitmarkierung des Datenprotokolls
beeinträchtigt werden.

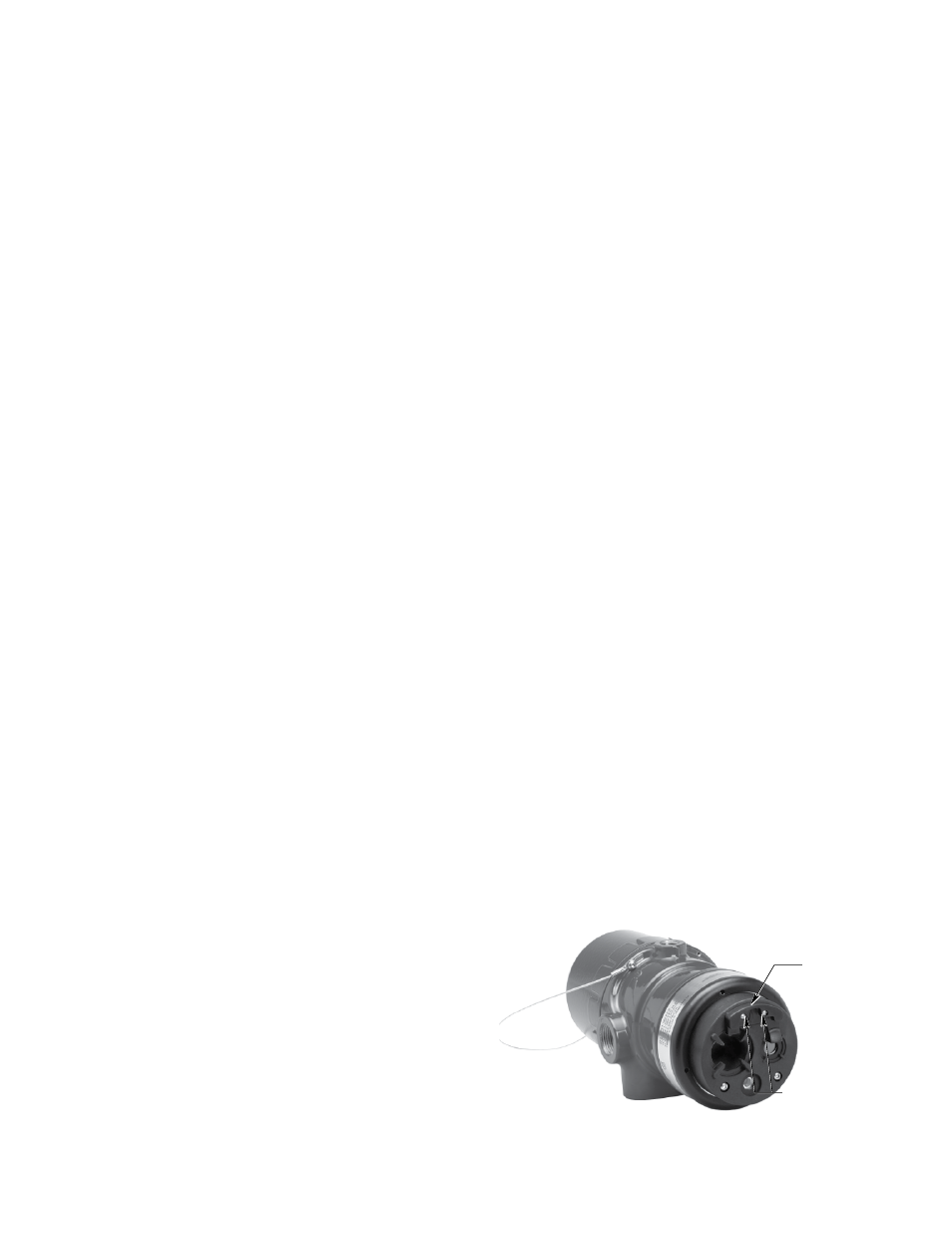

DIE BEIDEN
UNVERLIERBAREN
SCHRAUBEN LÖSEN
DIE BLENDE
FESTHALTEN
UND DIE
oi
-PLATTE
ENTFERNEN
A2175
Abbildung 17 – Ausbau der
oi
-Platte
