DE

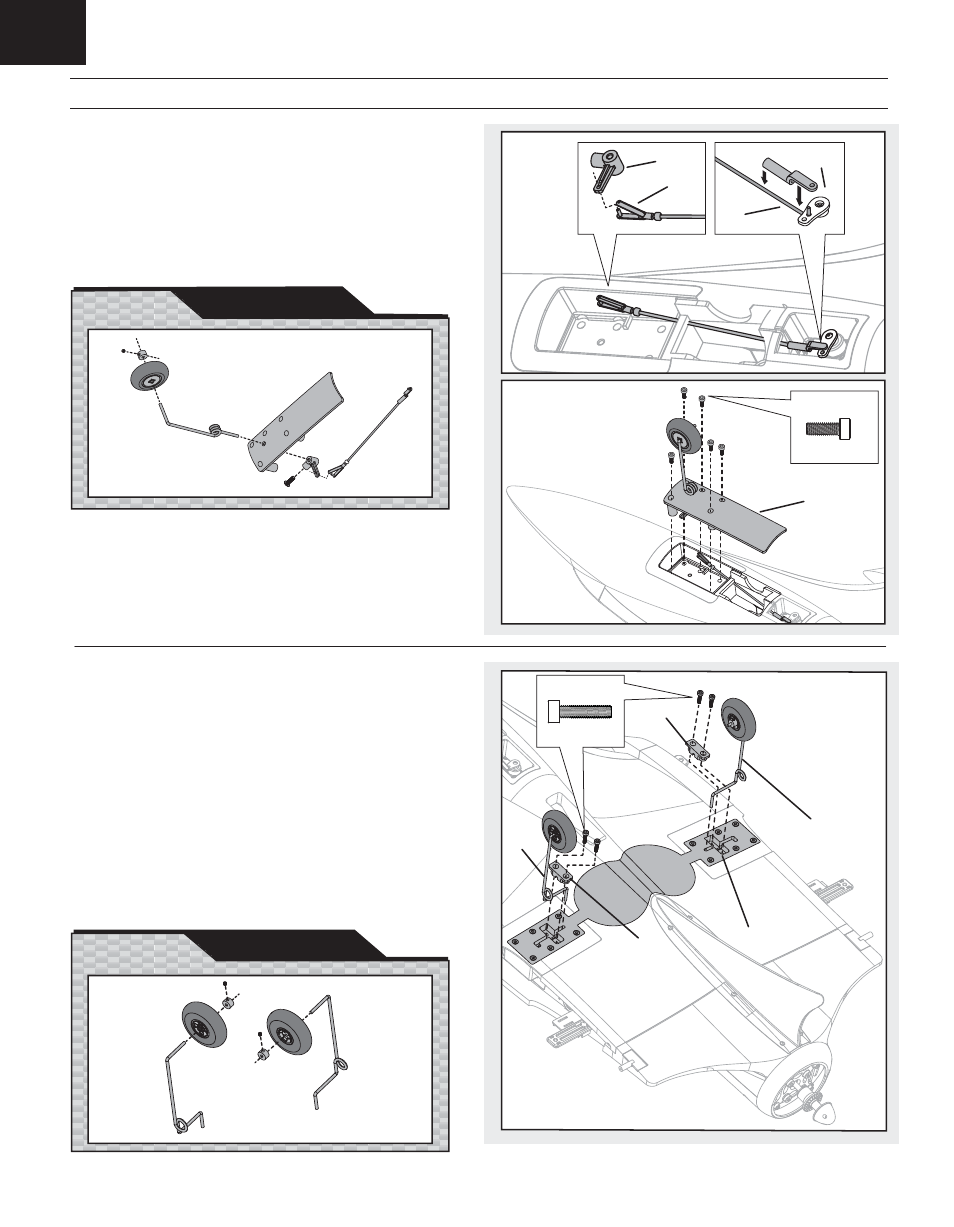

Einbau des Bugfahrwerks
1. Verbinden Sie die Stange (A) mit dem Lenkservoarm (B). Der
Lenkstangen-Gabelkopf muss stets so eingestellt sein, dass das
Modell gerade steuert, wenn sich das Seitenruder in neutraler
Stellung befi ndet.
2. Verbinden Sie den Gabelkopf (C) mit dem Arm des Bugfahrwerks (D).
3. Befestigen Sie die Bugfahrwerkplatte (E) mit fünf Schrauben (F)
am Rumpf.
Einbau des festen Fahrwerks
Einbau des Hauptfahrwerks
1. Bauen Sie die linke und rechte Fahrwerkstrebe (A bzw. B) in die hin-
tere Fahrwerkplatte (C) ein. Die korrekte Ausrichtung der linken und
rechten Strebe entnehmen Sie bitte der Abbildung unten (Explosion-
szeichnung der Hauptfahrwerksteile).
2. Befestigen Sie die Abdeckplatten für die linke und rechte Strebe
(D bzw. E) mit vier Schrauben (F).
3. Geben Sie etwas Gewindelack auf die Radachse, die Manschette und
die Schraube in der Manschette.
Zerlegen Sie das Modell in umgekehrter Reihenfolge.
Die Fahrwerkstreben für das feste Fahrwerk und das optionale elektrisch
einziehbare Fahrwerk unterscheiden sich in der Länge, da sie für
unterschiedliche Verwendungszwecke gedacht sind. Die längeren Streben des
festen Fahrwerks ergeben einen höheren Bodenabstand, was beim Starten und
Landen auf unebenen Grasfl ächen von Vorteil ist.
A
B
C
D
3 x 8 mm (5)
E
F
3 x 12 mm (4)
F
A
C
E
EXPLOSIONSZEICHNUNG
BUGFAHRWERK
EXPLOSIONSZEICHNUNG HAUPTFAHRWERK
B
D
