Aufbau und Funktion
ID-Nr. 9230-020-de Pumpenüberwachung SAFERUN ® Seite 25 von 88

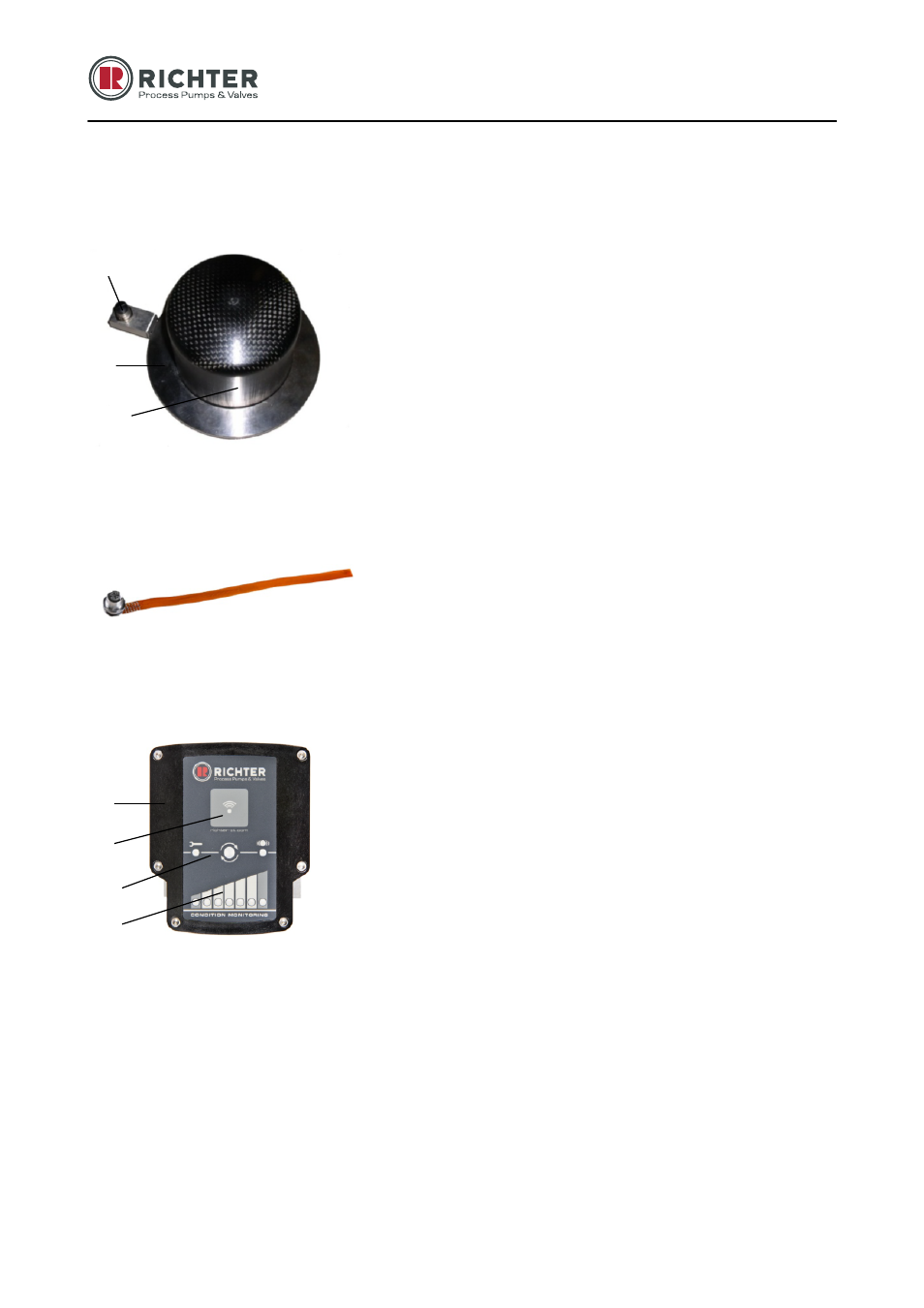

3.5 Baugruppenbeschreibung
Nachfolgend werden die einzelnen Baugruppen des Systems beschrie-
ben:
3.5.1 Spalttopf SAFERUN ® CMS-S
Abb. 3
1 Spalttopf
2 Stützring mit Sensorgehäuse
3 Buchse zum Anschluss an Wandler SAFERUN
®
CMS-T
3.5.2 Sensor
Abb. 4
SAFERUN ® -Sensor (im Spalttopf SAFERUN ® CMS-S integriert)
3.5.3 Wandler SAFERUN ® CMS-T
Abb. 5
1 Wandlergehäuse
2 Anzeigefeld
3 RFID-Antenne
4 Betriebsanzeige
3
2
1
1
3
2
4
