Bedienung/Betrieb
ID-Nr. 9230-020-de
Pumpenüberwachung SAFERUN
®
Seite 42 von 88
6.5 Statusanzeige

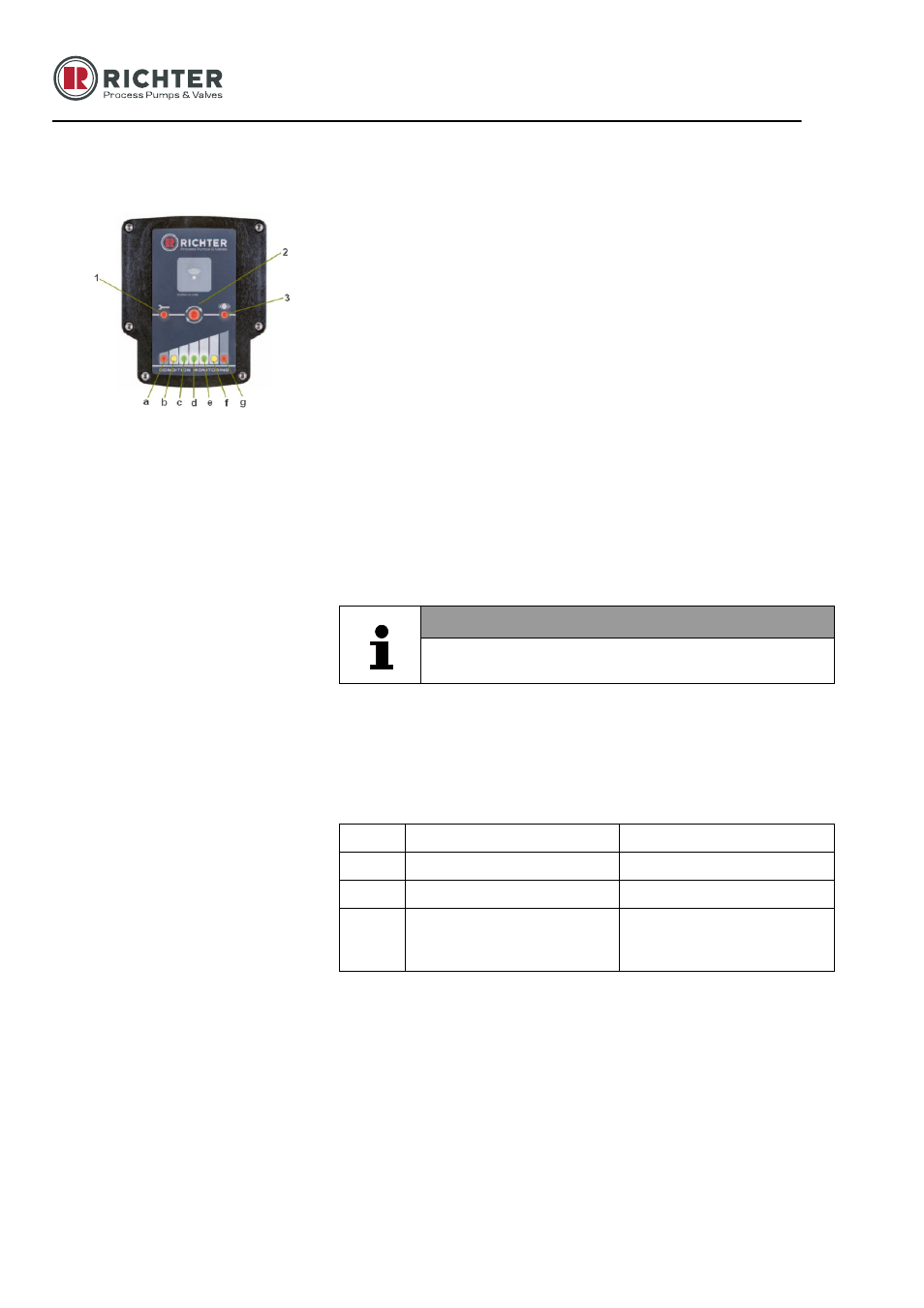

Abb. 22
Die Statusanzeige des Wandlers SAFERUN
®
CMS-T erfolgt über
farbige Leuchtdioden am Wandler SAFERUN
®
CMS-T.
Folgende Informationen werden dargestellt:
1 Fehleranzeige Temperatur-Sensor
2 Betriebsanzeige
3 Lastwechsel, Kupplungsabriss
a – g
Momentaner Betriebspunkt der Pumpe (gemäß Kennlinie)
6.5.1 Fehleranzeige nach Selbsttest
Wird nach dem Selbsttest ein Fehler festgestellt, leuchten alle LED’s.
Die blinkenden Leuchtdioden a – g geben Auskunft über die Fehlerur-
sache.
HINWEIS
Das Kapitel 8.4 Fehleranzeigen enthält eine genaue
Beschreibung der möglichen Fehlercodes.
6.5.2 Betriebsanzeige
Über die Betriebsanzeige wird der Betrieb der Pumpe angezeigt.
Die nachfolgende Tabelle erklärt die möglichen Darstellungen:
LED
Status
Bedeutung
2
grüne LED leuchtet
Betrieb
2
rote und grüne LED leuchtet Pumpe außer Betrieb
2
rote und grüne LED blinken
Sensorfehler
(siehe Kapitel 8.4
Fehleranzeigen)
