7.4.3 Parametrierung Ausgangssignal
Über das 4 – 20 mA Ausgangssignal des Wandlers SAFERUN
®
CMS-T
wird der aktuelle Betriebspunkt der Pumpe abgebildet. Spezielle
Ereignisse können bestimmten eingeprägten Strömen zugeordnet
werden.
7.4.3.1 Leistungskennlinie
Die Leistungskennlinie wird über die Parameter P
0
, P
min
und P
max
eingestellt. Das Ausgangssignal sowie die Betriebspunktanzeige des
Wandlers SAFERUN
®
CMS-T folgen der ermittelten Pumpenleistung
gemäß untenstehender Kennlinie.

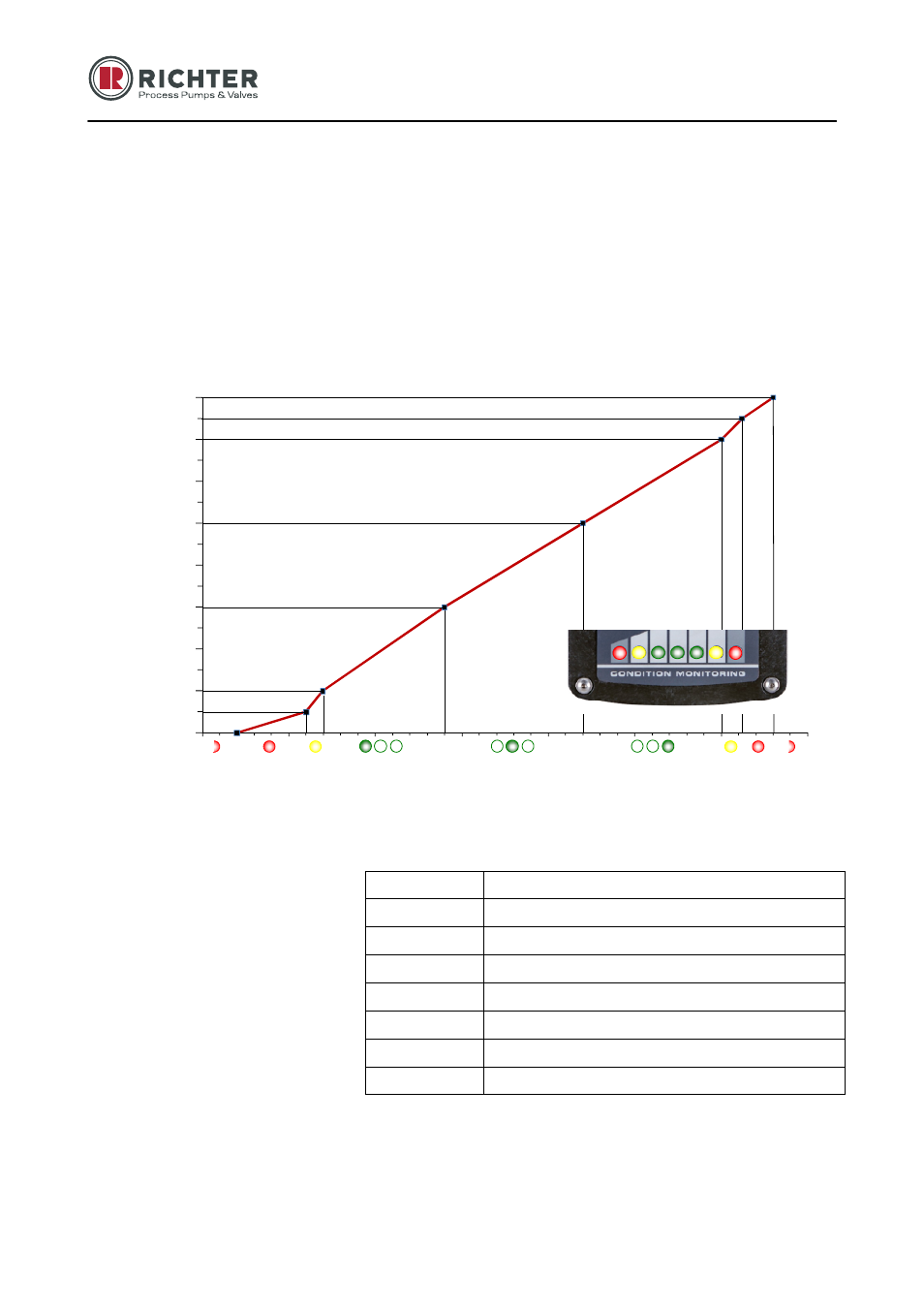

Abb. 56
Die spezifischen Leistungsstufen der Kennlinie sind wie folgt definiert:
P
0
Parameter 201
P
min
Parameter 202
P
1
Pmin
.x 1,04
P
2
P
1
+ (Pmax – P
1
) x 1/3
P
3
P
1
+ (Pmax – P
1
) x 2/3
P
max
Parameter 203
P
4
1,04 x Pmax
P
5
1,1 x Pmax
