Aufbau und Funktion
ID-Nr. 9230-020-de Pumpenüberwachung SAFERUN ® Seite 26 von 88
3.6 Befestigungsarten
3.6.1 Befestigung an der Pumpe
Standardmäßig wird der Wandler SAFERUN ® CMS-T mit dem
Halteblech direkt an der Pumpe befestigt. Hierzu wird das kurze
Sensorkabel (0,3 m) benötigt.

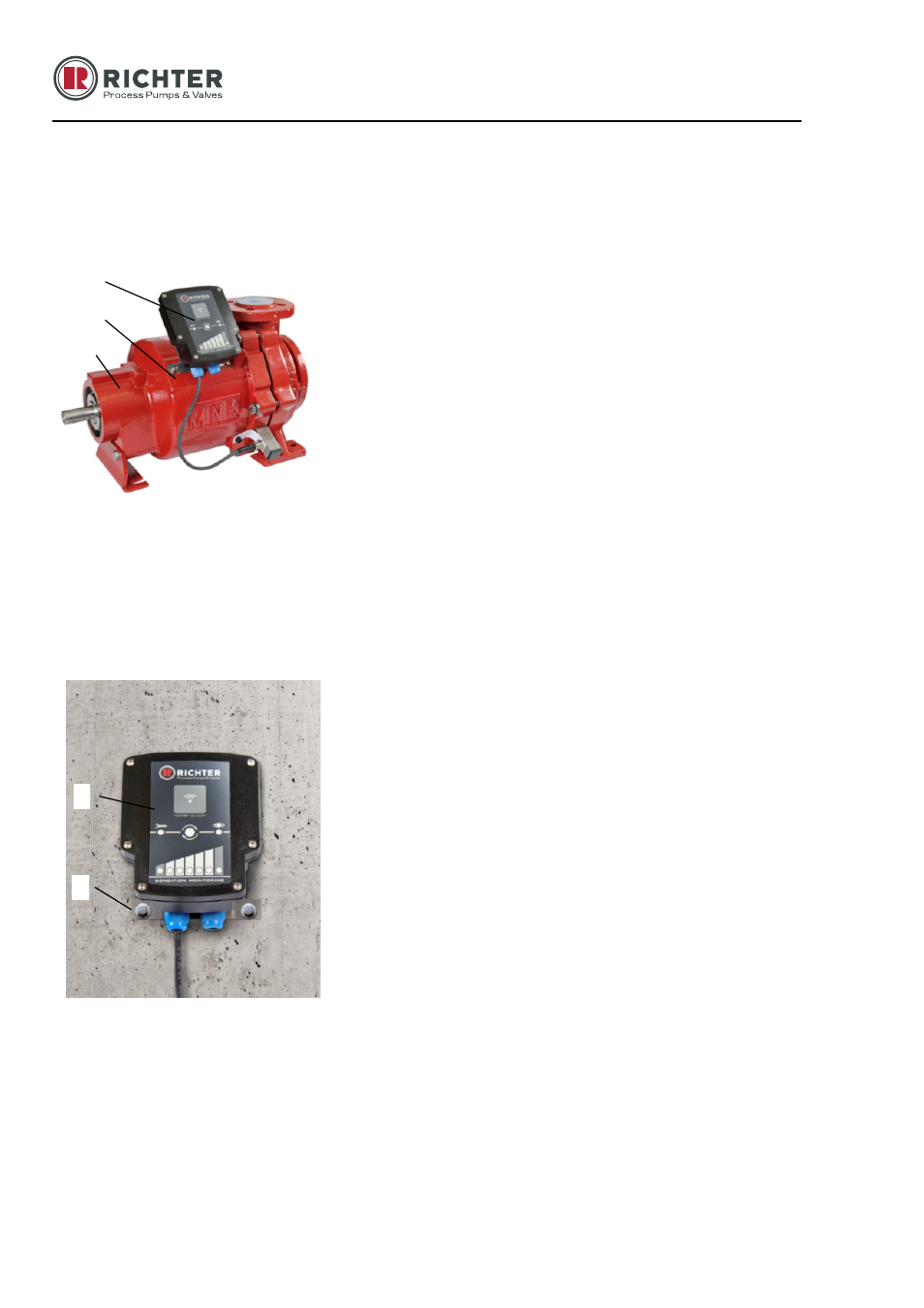

Abb. 6
Wandler SAFERUN ® CMS-T an Pumpe montiert
1 Lagerträger
2 Wandler mit Halteblech
3 Befestigungsschrauben
3.6.2 Andere Befestigungsarten
Alternativ kann der Wandler SAFERUN ® CMS-T von der Pumpe
entfernt montiert werden. Hierzu muss ein langes Sensorkabel (5 m)
verwendet werden, dieses ist optional erhältlich.
Abb. 7
Wandler SAFERUN ® CMS-T an Wand montiert
1 Wandler mit Halteblech
2 Wandbefestigung
2
3
1
1
2
