7.4.2.2 Konstante Viskosität M 1 mm²/s³
Wird eine Pumpe mit SAFERUN
®
bei einer Viskosität > 1 mm²/s
eingesetzt, muss zur Berechnung des Durchflusses die Viskosität im
Parameterfeld Viskosität (Parameter 193) und der Einfluss der
Viskosität auf die Pumpenleistung in den Parameterfeldern
ViskosPump_1 bis ViskosPump_5 (Parameter 185) eingegeben
werden. Damit wird die Leistung nach folgender Formel auf die Leistung
für Viskosität = 1 mm²/s zurückgerechnet.
1
) (
=
=
P
P
f v
P
=1
= Leistung der Pumpe nach Kennlinie.
P = Leistung der Pumpe bei der entsprechenden Viskosität
f( ) = Funktion zur Beschreibung der Viskositätsabhängigkeit der
Pumpe
Standardmäßig ist die Gleichung
f( ) = -0,00011961x² + 0,01394580x + 0,99037785
für alle Größen der Baureihe MNK, Laufrad-Ø, Drehzahlen und
Fördermengen in den Parameterfeldern hinterlegt. Da die Gleichung für
alle Pumpen entwickelt wurde, ist sie besonders bei höheren
Viskositäten relativ ungenau.

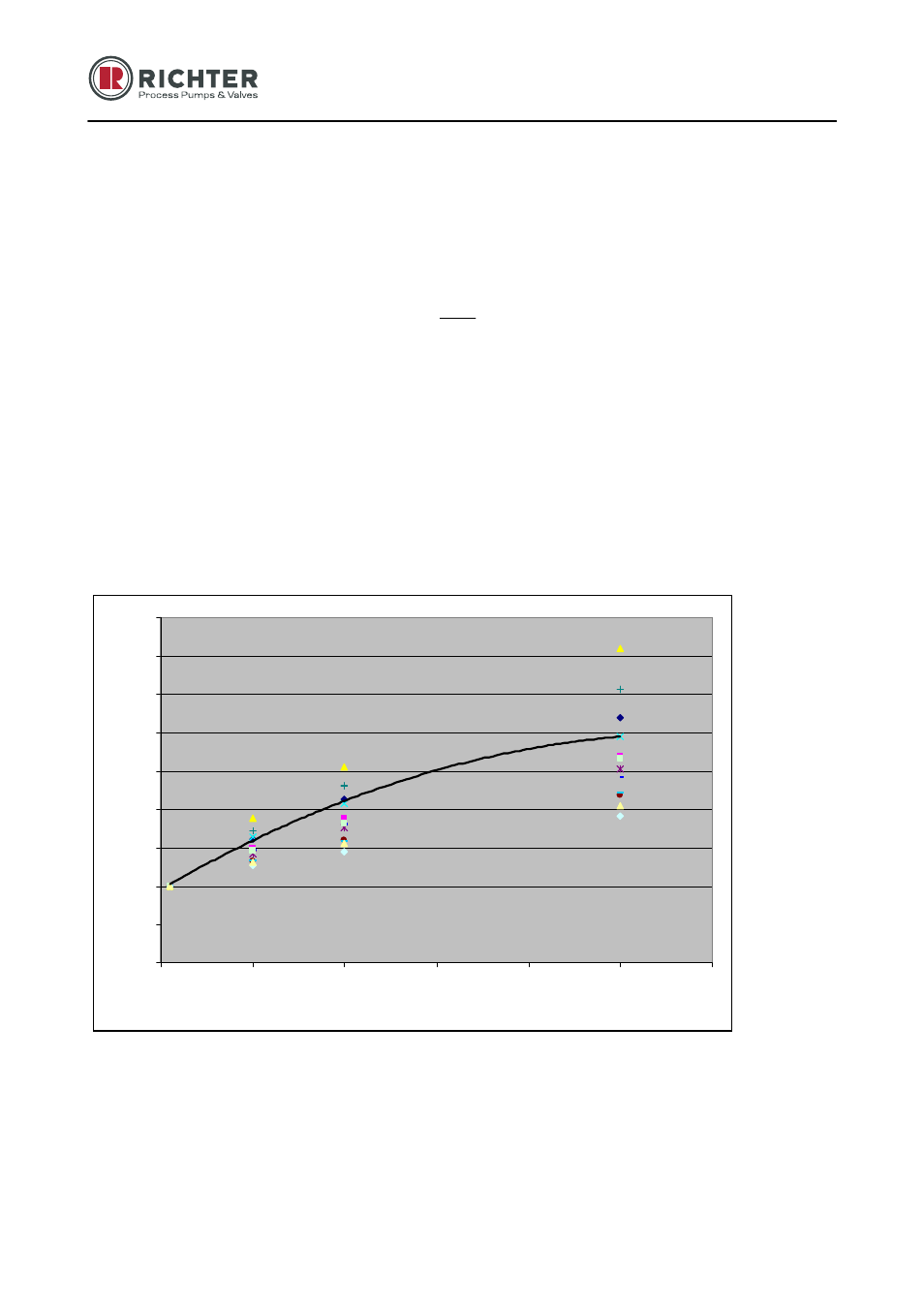

Abb. 53 Funktion f( ) für alle MNK
Ist die Pumpengröße, der Laufrad-Ø, die Drehzahl und die Fördermen-
ge bekannt, kann die Korrektur wesentlich genauer durchgeführt
werden. Dafür wird in dem Richter-Pumpenauslegungsprogramm
SPAIX die definierte Pumpe mit verschiedenen Viskositäten berechnet
und eine Ausgleichskurve durch die berechneten Punkte gelegt.
y = -0,00011961x 2 + 0,01394580x + 0,99037785
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
1,6
1,7
0 10 20 30 40 50 60
Viskosität [mm²/s]
f(
)
