Deutsch
Kapitel 1: Erste Schritte
DVR-Bedienungsanleitung
5

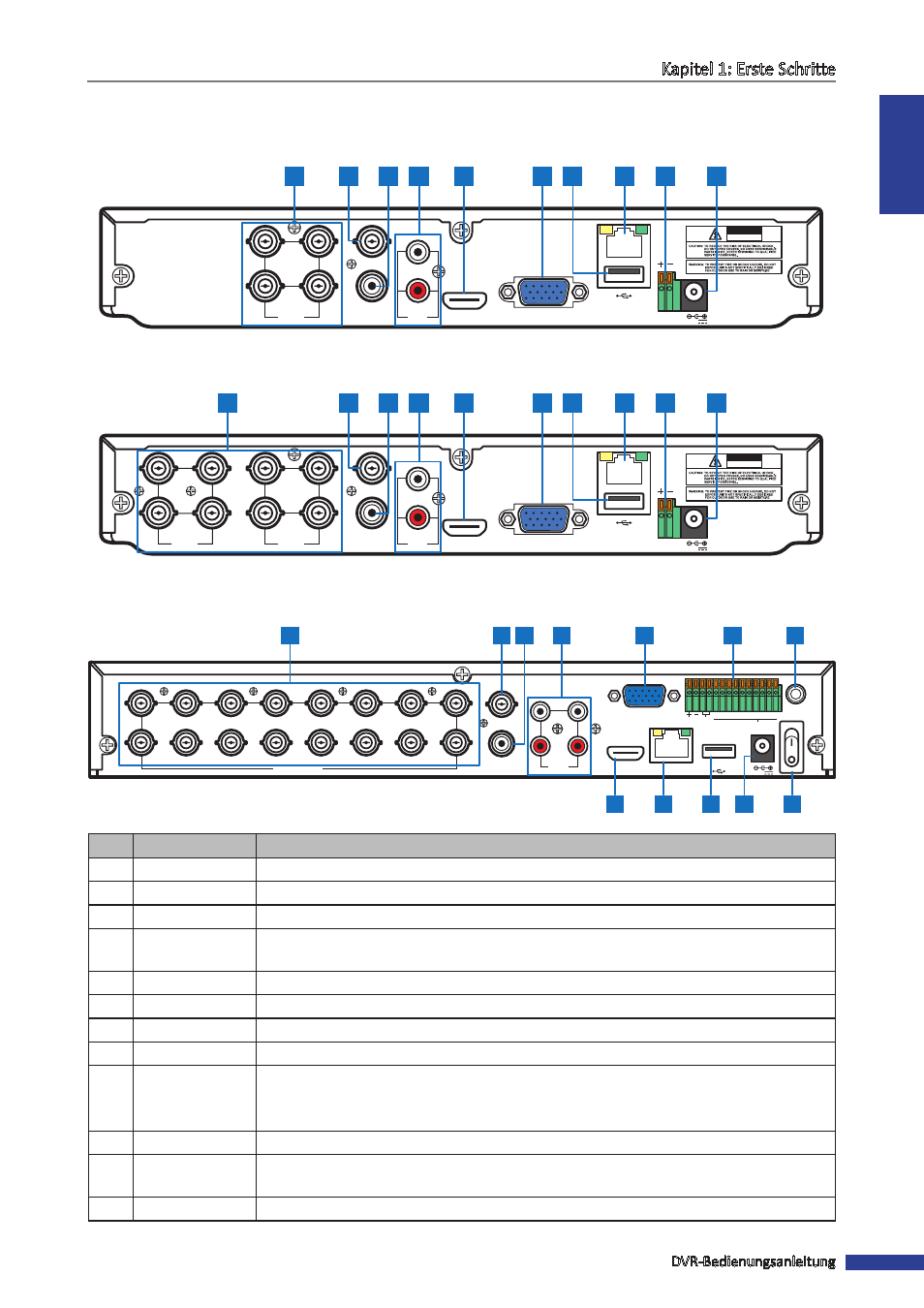

1.2.2 Rückblende
4-Kanal-DVR
LAN
RS-485 VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
1 6 7 9 10 8 5 3 2 4
8-Kanal-DVR
VIDEO
INPUT
LAN
RS-485 VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
1 6 7 9 10 8 5 3 2 4
16-Kanal-DVR
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
1 2 3 4 6
5 8 7 10 12
9 11
Nr. Anschluss Beschreibung
1 Videoeingang Zum Anschluss von maximal 4/8/16 Videoeingangsgeräten via BNC.
2 Videoausgang Zum Anschluss eines Videoausgabegerätes via BNC.
3 Audioausgang Zum Anschluss eine Audioausgabegerätes via Cinch.
4
Audioeingang Zum Anschluss von maximal 2 (4 oder 8 Kanäle)/4 (16 Kanäle) Audioeingangsgeräten via
Cinch.
5 HDMI-Ausgang Zum Anschluss eines Monitorausgang via HDMI.
6 VGA-Ausgang Zum Anschluss eines VGA-Monitors.
7 USB-Port Zum Anschluss von USB-Maus, Flash-Laufwerk und anderen externen Speichergeräten.
8 LAN Zur Verbindung mit einem LAN via RJ-45.
9
RS-485 4/8-Kanal-DVR: Zum Anschluss einer Speed-Dome-Kamera via RS-485.
16-Kanal-DVR: Zum Anschluss von Speed-Dome-Kamera, Sensor oder Alarmgerät via RS-
485.
10 Netzanschluss Zum Anschließen des Netzteils.
11
IR-EXT-Port Falls der Abstand zwischen Fernbedienung und DVR zu groß ist, müssen Sie einen IR-
Extender am IR-Extenderanschluss installieren (nicht mitgeliefert).
12 Netzschalter Zum Ein- oder Ausschalten des DVR drücken. (nur 16-Kanal-Modell)
