Deutsch
Kapitel 1: Erste Schritte
6
DVR-Bedienungsanleitung

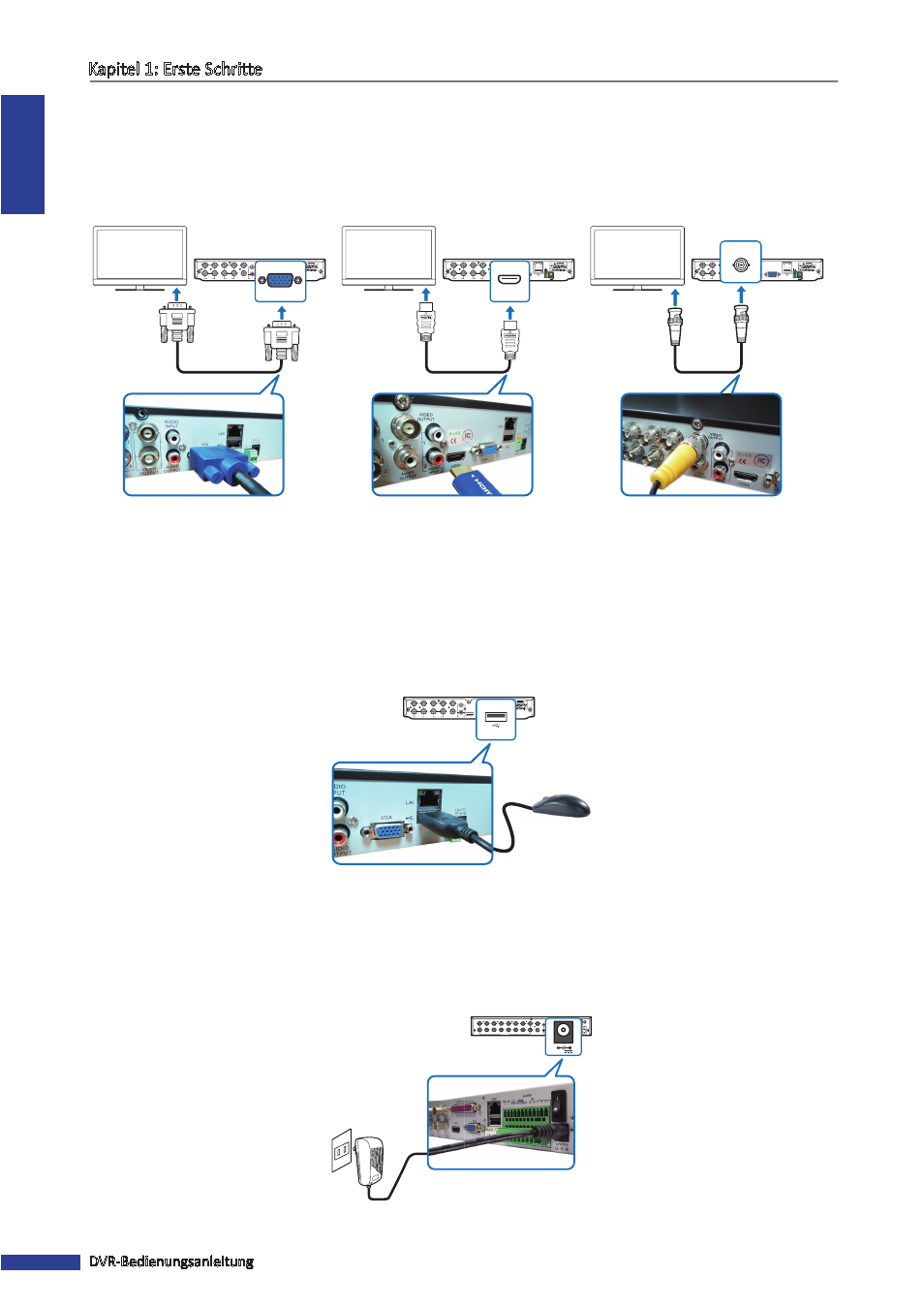

1.3 Basiseinrichtung
1.3.1 Ein Videoanzeigegerät verbinden
Der Vorschaubildschirm kann per VGA-, HDMI- oder BNC-Verbindung an Monitoren angezeigt werden.
VIDEO INPUT
LAN
RS-485 VGA 12V
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
5
6
7
8
1
2 AUDIO OUTPUT
1
2
3
4
VIDEO
INPUT AUDIO INPUT
VIDEO OUTPUT
VGA
VGA-Monitor
VIDEO INPUT
LAN
RS-485 VGA 12V
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
5
6
7
8
1
2 AUDIO OUTPUT
1
2
3
4
VIDEO
INPUT AUDIO INPUT
VIDEO OUTPUT
HD-Fernseher
(Full HD-TV)
HDMI
VIDEO INPUT
LAN
RS-485 VGA 12V
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
5
6
7
8
1
2 AUDIO OUTPUT
1
2
3
4
VIDEO
INPUT AUDIO INPUT
VIDEO OUTPUT
Fernseher VIDEO OUTPUT
Schließen Sie ein VGA-Kabel von
einem VGA-Monitor am VGA-Port des
DVR an.
Schließen Sie ein HDMI-Kabel von
einem HD-Fernseher am HDMI-
Anschluss des DVR an.
Verbinden Sie ein Ende eines BNC-zu-
Cinch-Kabels mit dem Videoausgang
des DVR. Schließen Sie dann das
andere Kabelende am Videoeingang
des Fernsehers an.
1.3.2 USB-Maus am DVR anschließen
Schließen Sie eine USB-Maus am USB-Port an der Front- oder Rückblende des DVR an.
VIDEO INPUT
LAN
RS-485 VGA 12V
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
5
6
7
8
1
2 AUDIO OUTPUT
1
2
3
4
VIDEO
INPUT AUDIO INPUT
VIDEO OUTPUT
1.3.3 DVR einschalten
Verbinden Sie ein Ende des mitgelieferten Netzteils mit dem 12-V-Gleichspannungsanschluss des DVR. Schließen Sie
das andere Kabelende an eine Steckdose oder einen Überspannungsschutz an.
Drücken Sie bei einem 16-Kanal-DVR den Netzschalter zum Einschalten des DVR.
RS-485 ALARM SENSOR G 1 2 3 4 G 5 6 7 8
HDMI
5
6
7
8
1
2 AUDIO OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12 VIDEO INPUT
3
4 AUDIO INPUT
VIDEO OUTPUT
LAN
VGA IR-EXT
12V
12V
Bei Startvorgang führt das System eine grundlegende Systemprüfung und eine erste Ladesequenz durch. Nachdem das
System den Startvorgang abgeschlossen hat, erscheint ein Startassistent am Bildschirm.
