1.4 Mit Kameras verbinden
Testen Sie die Kameras vor der dauerhaften Installation. Planen Sie die Kabelverlegung der Kamera und die Position der
Kamerainstallation.
VIDEO INPUT
LAN
RS-485 VGA 12V
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
5
6
7
8
1
2 AUDIO OUTPUT
1
2
3
4
VIDEO INPUT AUDIO INPUT
VIDEO OUTPUT
5
6
7
8
1
2
3
4

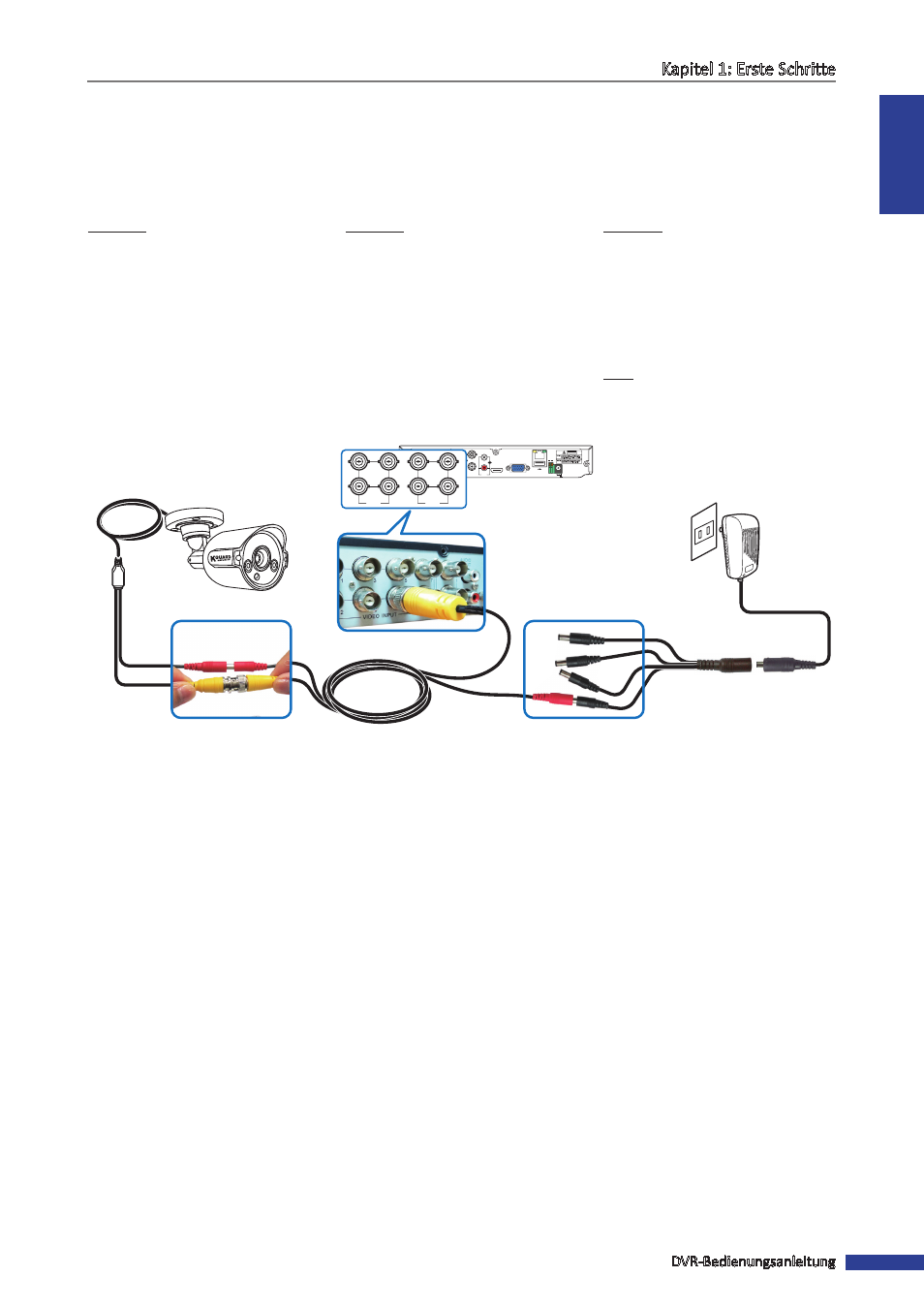

Schritt 1
Verbinden Sie das BNC-/
Netzkabel der Kamera mit dem
entsprechenden Anschluss an einem
schmalen 18-Meter-Kabel.
Schritt 2
Verbinden Sie den BNC-Anschluss
des schmalen 18-Meter-Kabels mit
dem Videoeingang des DVR.
Schritt 3
Stecken Sie ein Ende der
Netzleitungen des Leistungsteilers
in die Netzleitungen des schmalen
18-Meter-Kabels.
Verbinden Sie das einzelne Ende des
Leistungsteilers mit dem Netzteil.
oder falls Sie allerdings nur eine
einzelne Kamera anschließen,
verbinden Sie die Netzleitung direkt
mit dem Netzteil.
Verwenden Sie einen
4-Wege-Leistungsteiler
zur Erweiterung der
Konnektivität (bis zu 4
Kameras).
