10.7.1 Erweiterungsoptionen
Vorstufe Upgrade-Stufe 1 Upgrade-Stufe 2 Upgrade-Stufe 3
NAC 282 Netzteil HiCap 2 x Netzteil HiCap Netzteil SuperCap
An Buchse „Upgrade 1“ anschließen An Buchsen „Upgrade 1“ und An Buchsen „Upgrade 1“ und
Endstufe mit HiCap verbinden „Upgrade 2“ anschließen „Upgrade 2“ anschließen
Endstufe mit HiCap 1 verbinden Endstufe mit SuperCap verbinden
NAC 202 Netzteil NAPSC Netzteil HiCap Netzteil SuperCap
An Buchse „napsc“ anschließen An Buchse „Upgrade 2“ anschließen An Buchse „Upgrade 2“ anschließen
Endstufe mit Vorstufe verbinden Endstufe mit HiCap verbinden Endstufe mit SuperCap verbinden
NAC 152 XS Netzteil FlatCap XS (beide Ausgänge) Netzteile FlatCap XS und HiCap 2 x Netzteil HiCap
(siehe Hinweis ) An Buchsen „Upgrade 1“ und An Buchsen „Upgrade 1“ und An Buchsen „Upgrade 1“ und
„ Upgrade 2“ anschließen „ Upgrade 2“ anschließen „Upgrade 2“ anschließen
Endstufe mit FlatCap XS verbinden Endstufe mit HiCap verbinden Endstufe mit HiCap 2 verbinden

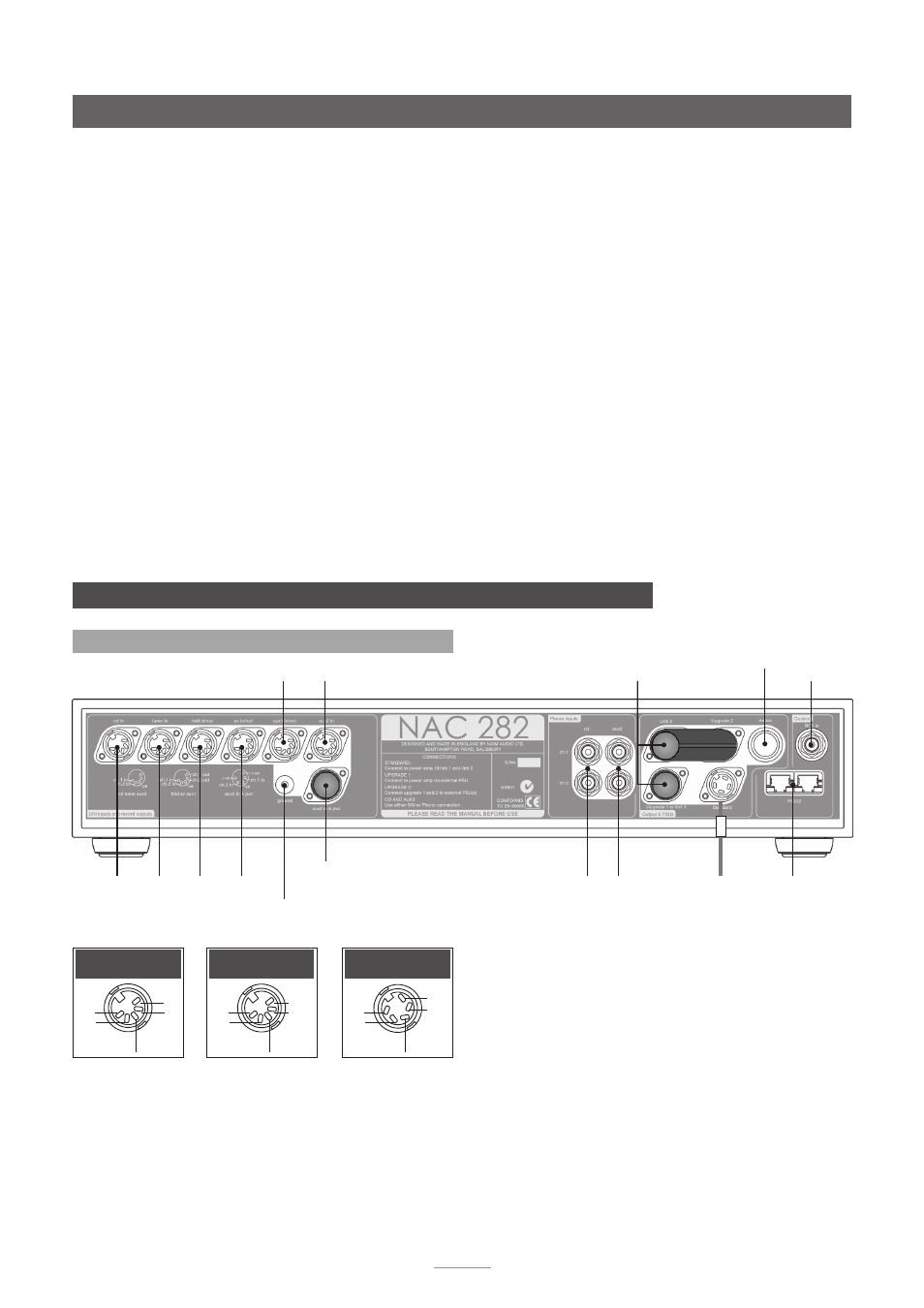

11.1 NAC 282 – Rückseite
Hinweis: Eingang aux 2 ist mit zwei DIN-Buchsen ausgestattet.
Die untere Buchse (werkseitig mit einer Blindkappe versehen)
ist für den direkten Anschluss einer Naim-Phono-Vorstufe
(StageLine oder SuperLine) ausgelegt und mit einem entspre-
chenden Gleichstromausgang ausgestattet. Die beiden Buchsen
sollten nicht gleichzeitig verwendet werden.
Hinweis: Die RS232-Schnittstelle ist ein optionales Upgrade.
Sie kann ab Werk bestellt oder nachgerüstet werden. Weitere
Informationen hierzu erhalten Sie von Ihrem Händler, der
zuständigen Vertriebsgesellschaft oder Naim Audio.
11 NAC 282, NAC 202, NAC 152 XS – Rückseite
Hinweis: Die NAC 152 XS kann auch von einem FlatCap XS mit Strom versorgt werden, wenn einer
der Ausgänge des Netzteils bereits mit einem Naim-Gerät des Typs CD5 XS oder NAT05 XS verbun-
den ist. Das FlatCap XS sollte dabei an die Buchse „Upgrade 1“ angeschlossen werden; die Endstufe
bleibt direkt mit der Vorstufe verbunden.
Hinweis: Abschnitt 12 enthält Anschlussdiagramme zu einigen der Erweiterungsoptionen.
Eing.
aux 1
Eing.
aux 2
Endstufe mit
Gleich-
stromaus-
gang
Eing.
cd
Eing.
tuner
Eing.
hdd
Eing. av
Masseanschluss
Eing. 6
(Alternativbuchse) Cinchbuchsen cd
Knl 1 (L)
Knl 2 (R)
Cinchbuchsen
aux 2
Knl 1 (L)
Knl 2 (R)
RS232-
Schnittstelle
RC5-
Eingang
NAPSC Eingänge für optionales Netzteil (Brücken-
stecker und Blindkappe gesteckt)
Knl1
-ve
nc
nc
Knl2
Eingang cd, tuner
und aux 2
Knl1
-ve
Knl1
Ausg
Knl2
Ausg
Knl2
Eingang hdd, av
und aux 1
+ve
-ve
+ve
Knl1
Knl2
Eingang aux 2
(Alternativbuchse)
