D15
NAC 282, NAC 202, NAC 152 XS

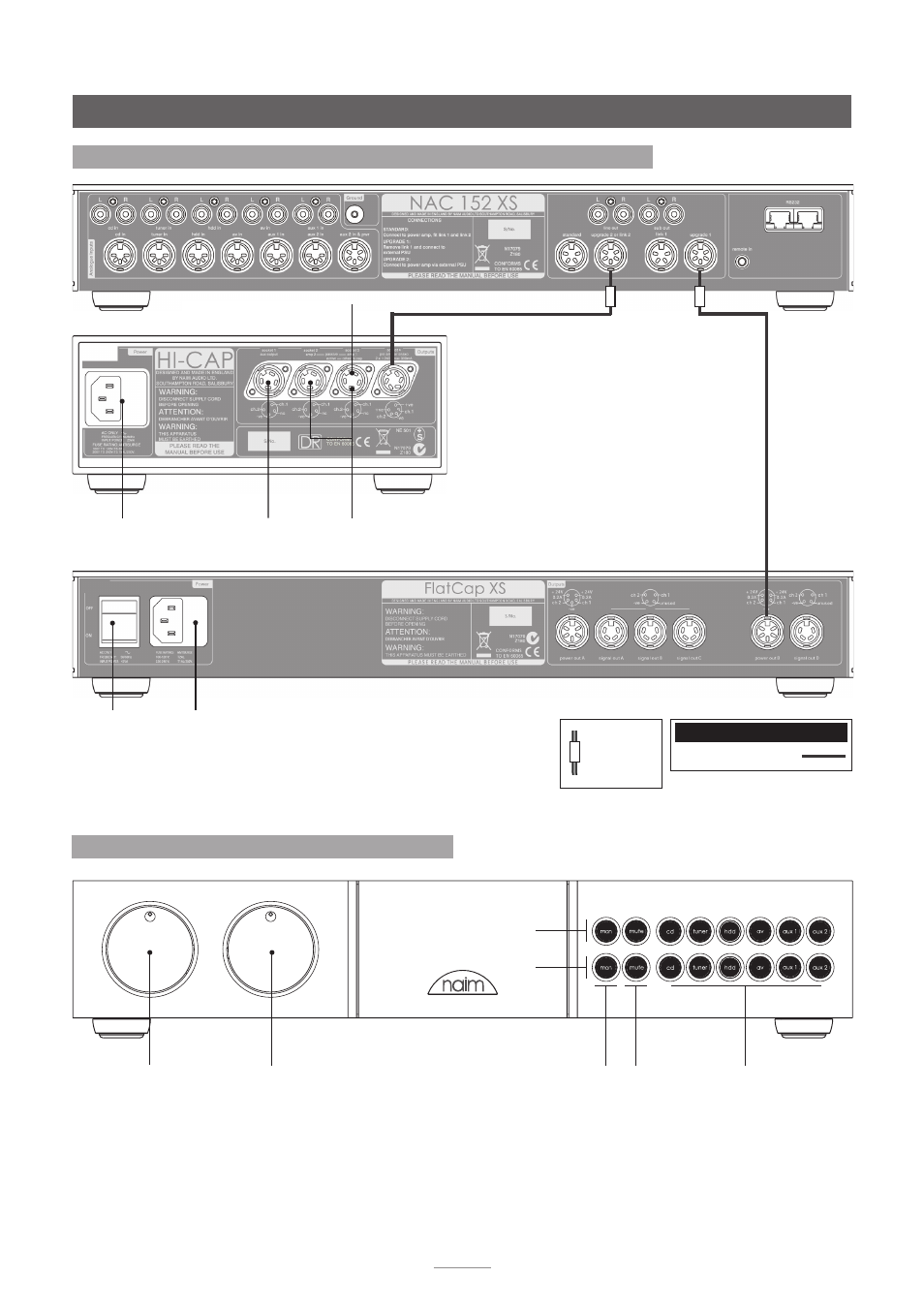

12.5 NAC 152 XS – Anschluss an Netzteil FlatCap und HiCap
Netzanschluss
und Sicherung
Ausgang für Stereo-Endstufe
Ausgänge für Mono-
Endstufen oder Doppel-
Mono-Endstufe
zusätzlicher
Signalaus-
gang
Hinweis: Brückenstecker sollten nur in die
jeweils dafür vorgesehenen Buchsen gesteckt
und Netzteilbuchsen nur für die vorgesehenen
Netzteilerweiterungen verwendet werden.
Falsche Verwendung von Brückensteckern
und Netzteilbuchsen kann das Netzteil oder
die Vorstufe beschädigen.
12.6 NAC 282 – Gerätefront
Lautstärke Balance Stummschaltung Mono
Eingangs-
funktionen
Record-
funktionen
Eingangs- und
Record-Tasten
Anschlusskabel
DIN-Kabel, 5-polig, 240°
Kabel-
richtungs-
markie-
rung
Netzanschluss und
Sicherung
Netzschalter
