4.3 Konfiguration der Eingänge – Werkseinstellungen
Eingangsbuchse Buchsentyp Eingangstaste
1 DIN-Eingang keine
2 DIN-Eingang cd
3 DIN-Eingang tuner
4 DIN-Eingang/Ausgang, AV-Modus-fähig tape
5 DIN-Eingang/Ausgang, AV-Modus-fähig av
6 DIN-Eingang/Ausgang aux 1
7 DIN-Eingang/Gleichstrom für Phono-Vorstufe aux 2
8 Cinchbuchsenpaar keine
9 Cinchbuchsenpaar keine

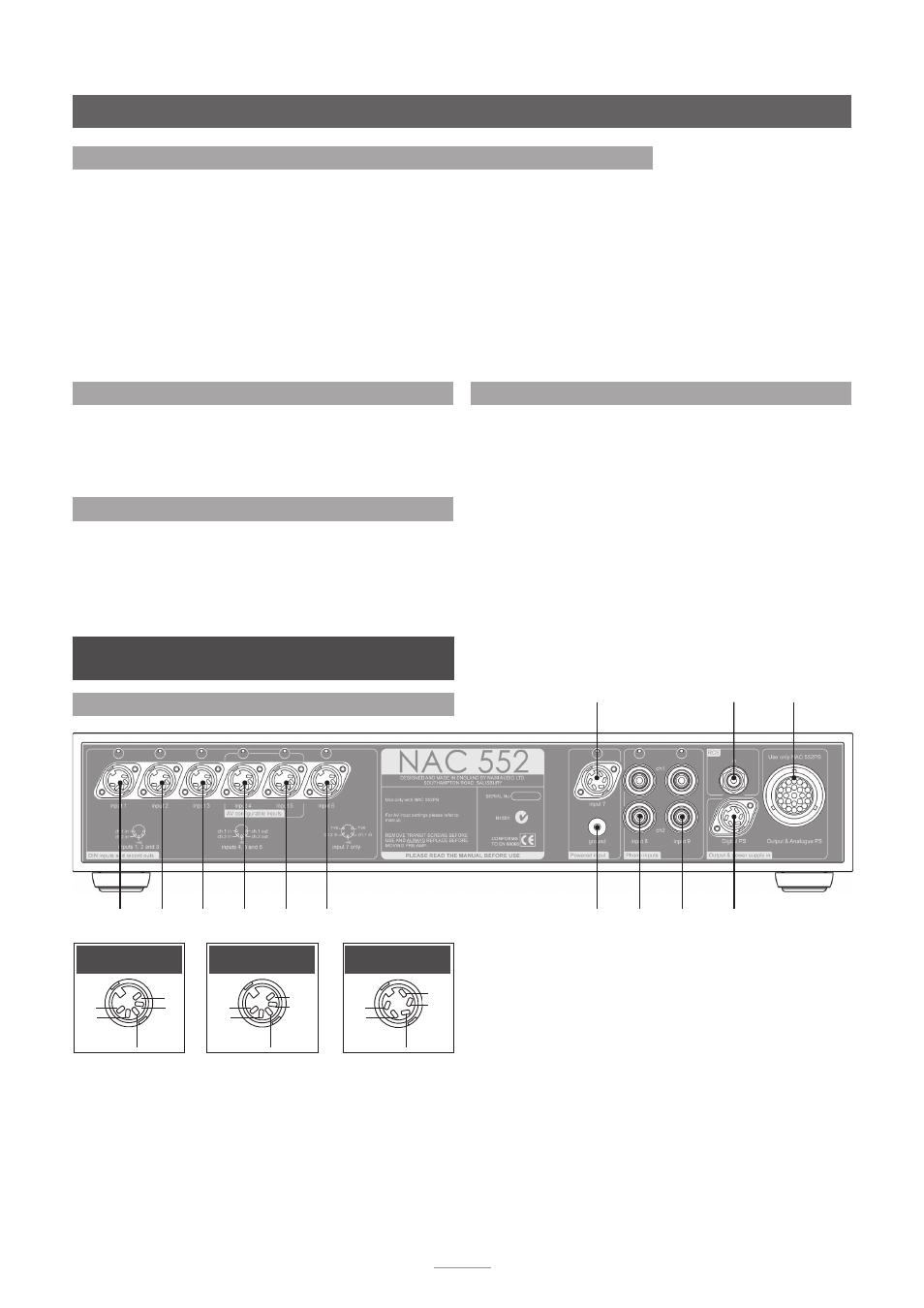

5 NAC 552 – Bedienelemente und
Anschlüsse
5.1 Rückseite
4.4 Record-Ausgänge stummschalten
Zur Reduzierung des Stromverbrauchs und zur Verbesserung
der Klangqualität können die Record-Ausgänge der NAC 552
stummgeschaltet werden. Drücken Sie dazu die Taste
mute in
der unteren Tastenreihe.
4.5 Signalausgänge
Um eine optimale Masseführung zu gewährleisten, wird das
Ausgangssignal der NAC 552 über das Netzteil NAC 552PS
geführt. Das Netzteil ist mit mehreren DIN-Ausgangsbuchsen
ausgestattet, über die sich eine Stereo-Endstufe, eine Doppel-
Mono-Endstufe oder zwei Mono-Endstufen anschließen lassen.
4.6 Gleichstromausgang
Eingangsbuchse 7 ist für den direkten Anschluss einer Naim-
Phono-Vorstufe (StageLine oder SuperLine) ausgelegt und mit
einem entsprechenden Gleichstromausgang ausgestattet.
NAC 552PS
Eing. 1 Eing. 2 Eing. 3 Eing. 4 Eing. 5 Eing. 6 Eing. 8
Knl 1 (L)
Knl 2 (R)
Masseanschluss Eing. 9
Knl 1 (L)
Knl 2 (R)
NAC 552PS
RC5-Eingang
Knl1
-ve
nc
nc
Knl2
Eingang 1–3
Knl1
-ve
Knl1
Ausg
Knl2
Ausg
Knl2
Eingang 4–6
+ve
-ve
+ve
Knl1
Knl2
Eingang 7
