Seite 7: Nac 552
D5
NAC 552

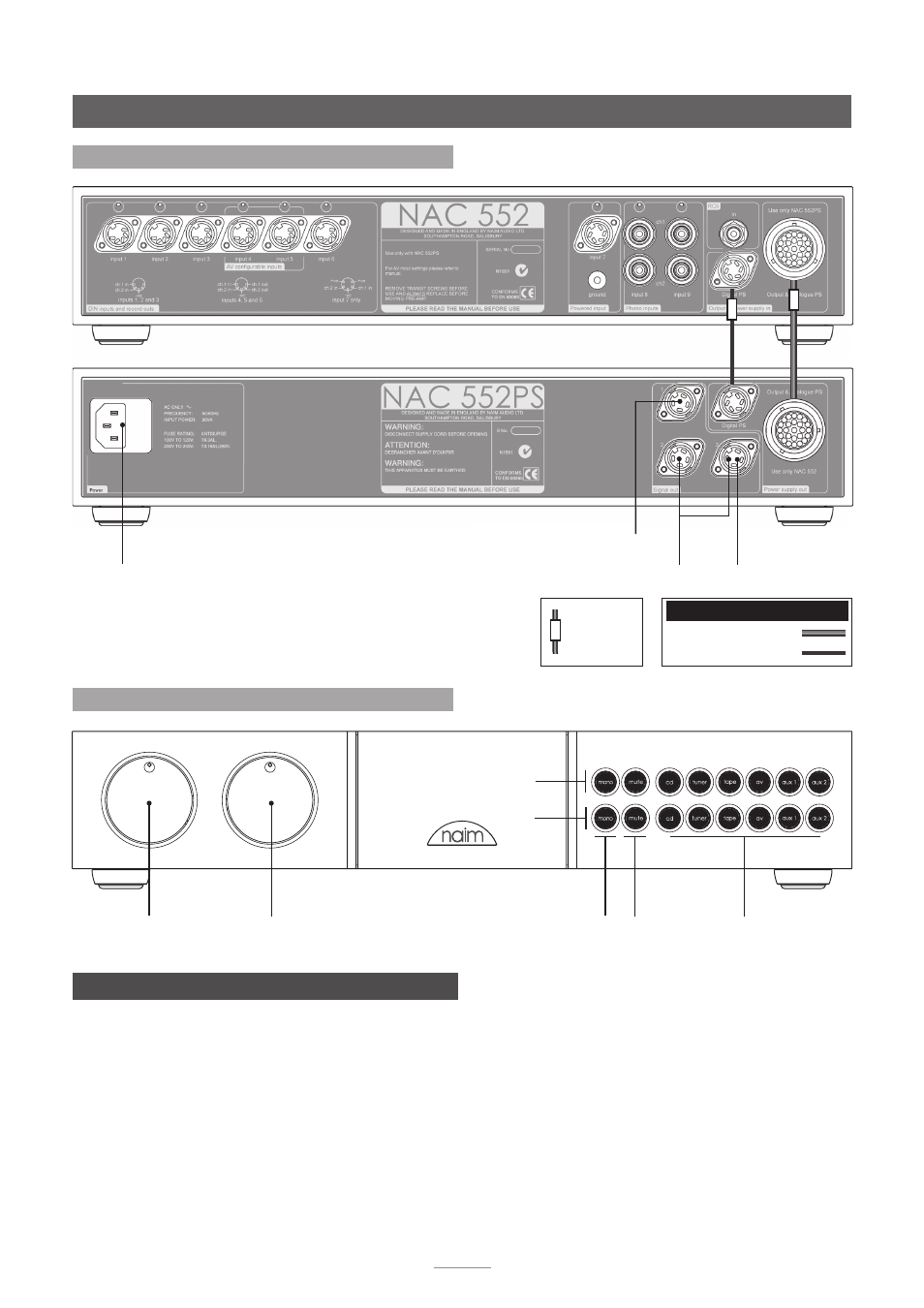

5.3 Gerätefront
5.2 Anschluss an Netzteil NAC 552PS
Netzanschluss und
Sicherung
Hinweis:
Zur Optimierung der Klangqualität sollten das Burndy- und
das DIN-Kabel möglichst nah beieinander geführt werden.
Ausgang für Stereo-
Endstufe
Ausgänge für Mono-Endstufen oder
Doppel-Mono-Endstufe
zusätzlicher Signalausgang
Kabel-
richtungs-
markie-
rung
NAC-552-Burndy-Kabel
DIN-Kabel, 5-polig, 240°
Anschlusskabel
Lautstärke
Balance
Stummschaltung
Mono
Eingangs-
funktionen
Record-
funktionen
Eingangs- und
Record-Tasten
6 NAC 552 – Technische Daten
Eingangsempfindlichkeit:
75 mV, 47 kΩ
Überlastungsgrenze:
40 dB (alle Eingänge, gesamter
Frequenzbereich)
Hauptausgangspegel:
0,775 V, <50 Ω
Ausgangspegel Tape:
75 mV, 600 Ω
Gleichstromausgang:
für Naim-Phono-Vorstufe
Netzteil:
NAC 552PS
Abmessungen (H x B x T):
87 x 432 x 314 mm (beide Geräte)
Gewicht:
NAC 552 – 12,9 kg
NAC 552PS – 13,9 kg
Netzversorgung (NAC 552PS):
100 V, 115 V oder 230 V; 50/60 Hz
