Betriebsanleitung | HoE 1-00 | HDMI over Ethernet
6 2015-03-14 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten
2. Installation
 Alle Geräte vor der Installation ausschalten.
1. Ausgang der HDMI-Quelle (Blu-Ray-Player, Media Player etc.) mit dem HDMI-Eingang (4) des Senders HoE
1-02 mit einem HDMI-Kabel verbinden.
2. IR-Anschlusskabel mit dem schwarzen Stecker am IR-Anschluss (3) des Senders anschließen.
3. IR-Sender vor dem IR-Empfänger der HDMI-Quelle anbringen, dazu das doppelseitige Klebeband des IR-
Senders verwenden.
4. HDMI-Ausgang (4) der Empfänger mit dem HDMI-Eingang der HDTV-Fernsehgeräte mit einem HDMI-Kabel
verbinden.
5. IR-Anschlusskabel mit dem roten Stecker am IR-Anschluss (3) der Empfänger anschließen (optional).
6. Ethernet-Anschlüsse der Empfänger HoE 1-01 und Sender HoE 1-02 mit dem Ethernet-Switch verbinden.
7. Steckernetzteil am Sender und Empfänger anschließen und alle Geräte einschalten.
 Konfigurieren Sie Ihren Ethernet Management Switch so, dass funktional verbundene Sender und
Empfänger jeweils in einem eigenen abgeschlossenen VLAN arbeiten.

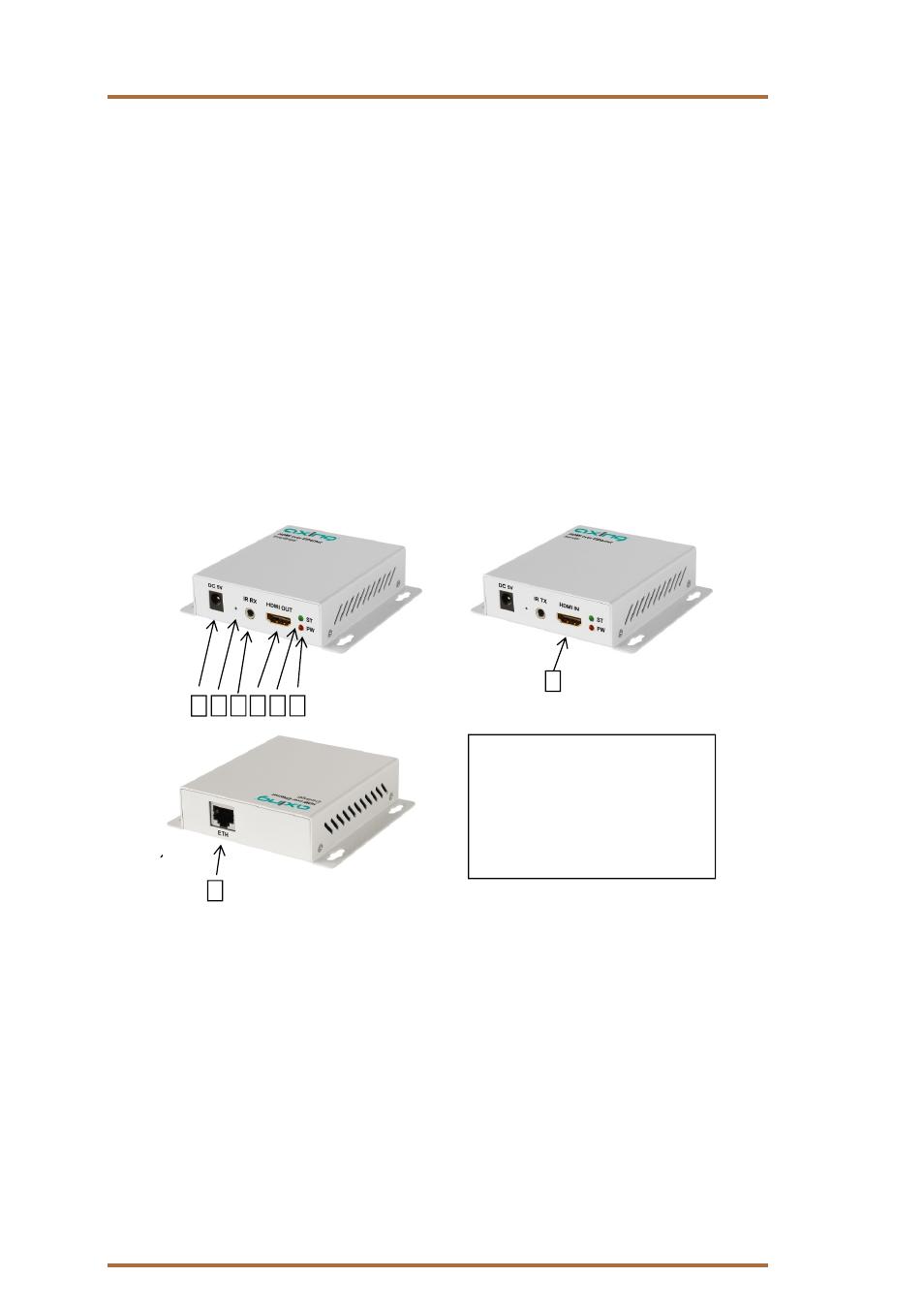

1. DC-Anschluss
2. Reset
3. IR TX/IR RX
4. HDMI-Anschluss
5. Status Datenverkehr
6. Power LED
7. Ethernet RJ 45 Anschluss
7
1 2 3 5 6 4
4
