3. Netzwerkkonfiguration
3.1.
Eine HDMI-Quelle
Netzwerkkonfiguration von Sender und Empfänger für eine HDMI-Quelle auf max. 127
Empfänger. Diese Konfiguration ist zwingend erforderlich!
Die HoE 1-0x werden über den Web Browser Internet Explorer konfiguriert. Die Werks-IP-Adresse des Senders
HoE 1-02 ist 192.168.168.55 und die des Empfängers HoE 1-01 ist 192.168.168.56. (nach einem Werksreset
wird das Gerät auf die o.g. IP-Adressen wieder zurückgesetzt!). Jeder Empfänger HoE 1-01 benötigt eine
eigene IP-Adresse, z.B. IP:192.168.168.XX (1-254), Subnetz-Maske 255.255.255.0.
3.2.
Konfiguration der IP-Adresse
1. Ändern Sie die IP Adresse des PC / Laptop z.B. auf 192.168.168.11:
Systemsteuerung > Netzwerkverbindungen > LAN Verbindung >Eigenschaften >
Internetprotokoll Version 4 TCP/IPv4 > Eigenschaften > Folgende IP-Adresse verwenden:
Drücken Sie OK zum Speichern.
2. Schalten Sie den zu konfigurierenden HoE 1-0x ein, die Power LED leuchtet rot
und nach ca. 10 Sekunden leuchtet die Status LED grün.
Wenn Ihnen die eingestellte IP-Adresse nicht bekannt ist, stellen Sie die IP-Adresse auf die Werkseinstellung
zurück. Drücken Sie die Reset-Taste,- (z.B. mit einer Büroklammer),- ca. 5-10 Sekunden, bis die grüne Status
LED erlischt.
3. Schließen Sie den HoE 1-0x mit einem LAN-Patchkabel an den PC / Laptop an. Die Status LED blinkt grün.

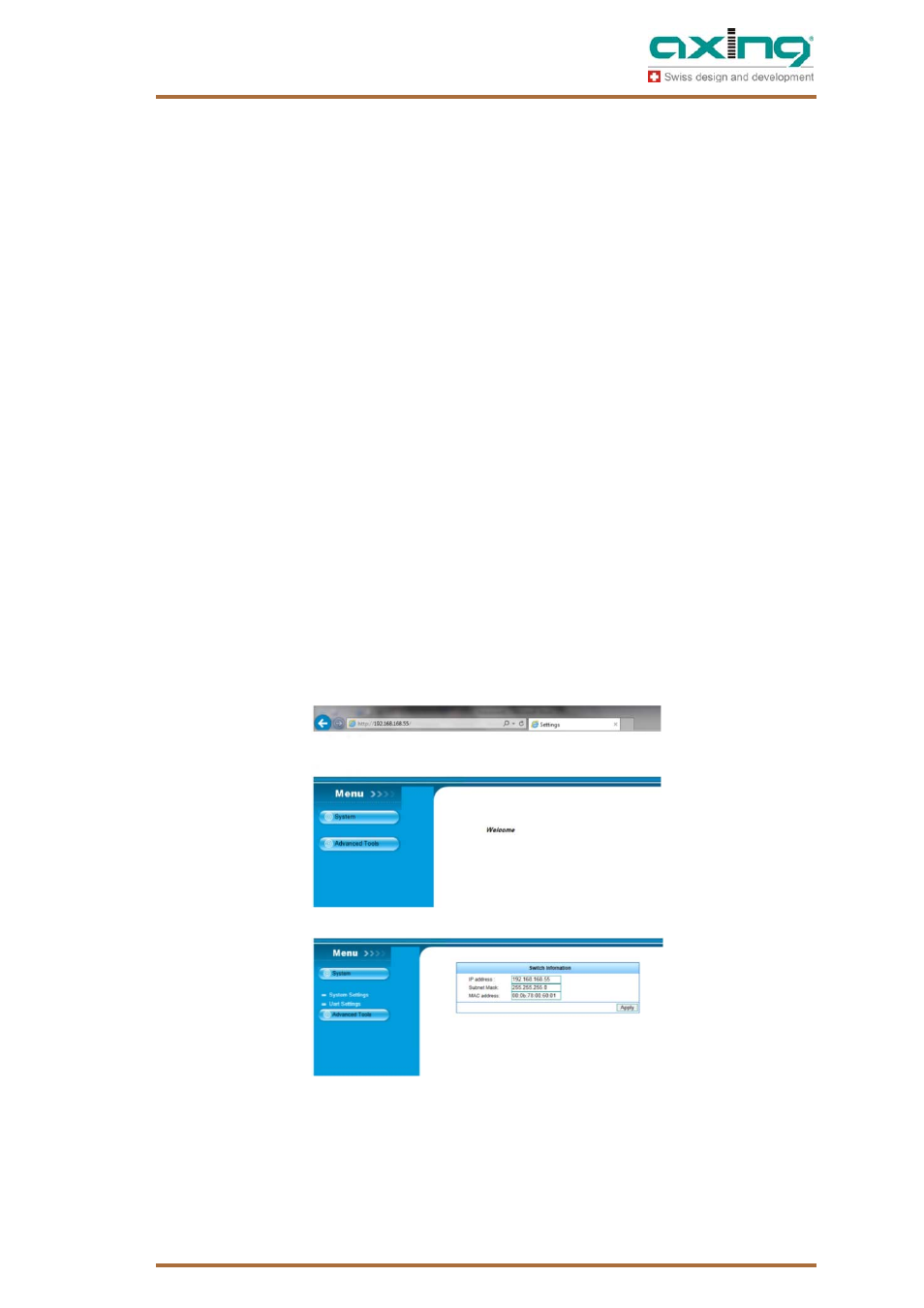

4. Geben Sie jetzt die IP-Adresse (Sender) 192.168.168.55 in den Web Browser Internet Explorer ein. Für den
Empfänger die IP-Adresse 192.168.168.56.
Es öffnet sich das Menü-Fenster Welcome.
5. Unter dem Menüpunkt System kann die IP-Adresse und die Subnetz Maske geändert werden. Mit dem
Button Apply wird die Änderung bestätigt und die grüne Status LED erlischt. Schritt 4 wird für jeden
Empfänger mit einer eigenen IP-Adresse wiederholt
6. Notieren Sie sich die neue IP-Adresse auf den beiliegenden Sticker „IP-Adresse“ und kleben den Sticker auf
die Befestigungslasche.
