Pin-
Nummer
Einzelname
Einzelbeschreibung
Funktion
2
DTR
Ausgang
Dieses Signal gibt an, ob der Host-Computer Daten empfangen
kann (Hardware-Flusskontrolle).
1) MARK (Logik 1): Der Host-Computer kann Daten empfangen.
2) SPACE (Logik 2): Der Host-Computer kann keine Daten
empfangen.
3) Der Drucker prüft das Signal und sendet bei Bereitschaft
Daten.
4) Der Drucker prüft dieses Signal nicht, wenn XON/XOFF-
Flusskontrolle ausgewählt ist.
3
RXD
Eingang
Empfang von Daten
4
TXD
Ausgang
Senden von Daten
5
CTS
Eingang
Dieses Signal gibt an, ob der Drucker in Betrieb ist. (Hardware-
Flusskontrolle)
1) MARK (Logik 1): Drucker ist in Betrieb.
2) SPACE (Logik 2): Drucker ist in Betrieb.
3) Der Drucker prüft das Signal vom Host und sendet bei
Bereitschaft die Daten.
4) Der Drucker prüft dieses Signal nicht, wenn XON/XOFF-
Flusskontrolle ausgewählt ist.
6
RTS
Ausgang
Dieses Signal gibt an, ob der Host-Computer Daten empfangen
kann. (Hardware-Flusskontrolle)
1) MARK (Logik 1): Der Host-Computer kann Daten empfangen.
2) SPACE (Logik 2): Der Host-Computer kann keine Daten
empfangen.
3) Der Drucker prüft das Signal und sendet bei Bereitschaft
Daten.
4) Der Drucker prüft dieses Signal nicht, wenn XON/XOFF-
Flusskontrolle ausgewählt ist.
7
Signal GND
-
Signalerdung
8
DSR
Eingang
Dieses Signal gibt an, ob der Drucker in Betrieb ist. (Hardware-
Flusskontrolle)
1) MARK (Logik 1): Drucker ist in Betrieb.
2) SPACE (Logik 2): Drucker ist in Betrieb.
3) Der Drucker prüft das Signal vom Host und sendet bei
Bereitschaft die Daten.
4) Der Drucker prüft dieses Signal nicht, wenn XON/XOFF-
Flusskontrolle ausgewählt ist.

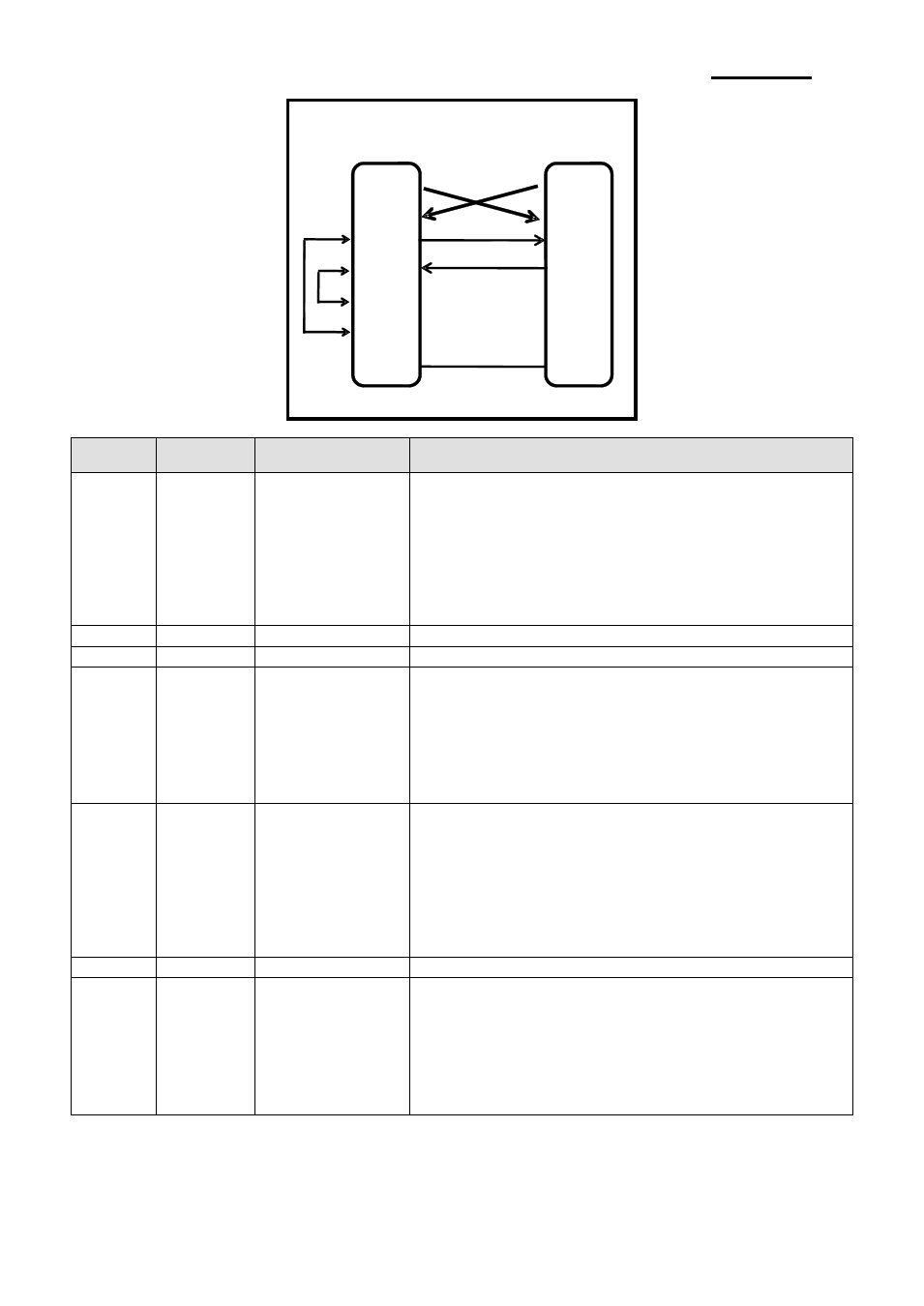

※ Dual-Serien-RJ45-Kabel ist nicht vorgesehen.
HOST
SIDE(RJ45)
PRINTER
SIDE(RJ45)
2 (DTR)
3 (RXD)
4 (TXD)
5 (CTS)
6 (RTS)
7 (S.G)
8 (DSR)
(TXD) 4
(RXD) 3
(RTS) 6
(CTS) 5
(DSR) 8
(DTR) 2
(S.G) 5
