1-2 Anschließ en der Kabel
Schließ en Sie das Kabel, das den Spezifikationen des Druckers und des Host-Computers
(POS/ECR) entspricht, an den Drucker und den Host-Computer an. Die Spezifikationen der
Schublade sollten den Spezifikationen für den Drucker entsprechen.
※ HINWEIS
Stellen Sie vor dem Anschluss von Kabeln sicher, dass sowohl Drucker als auch Host
ausgeschaltet sind.

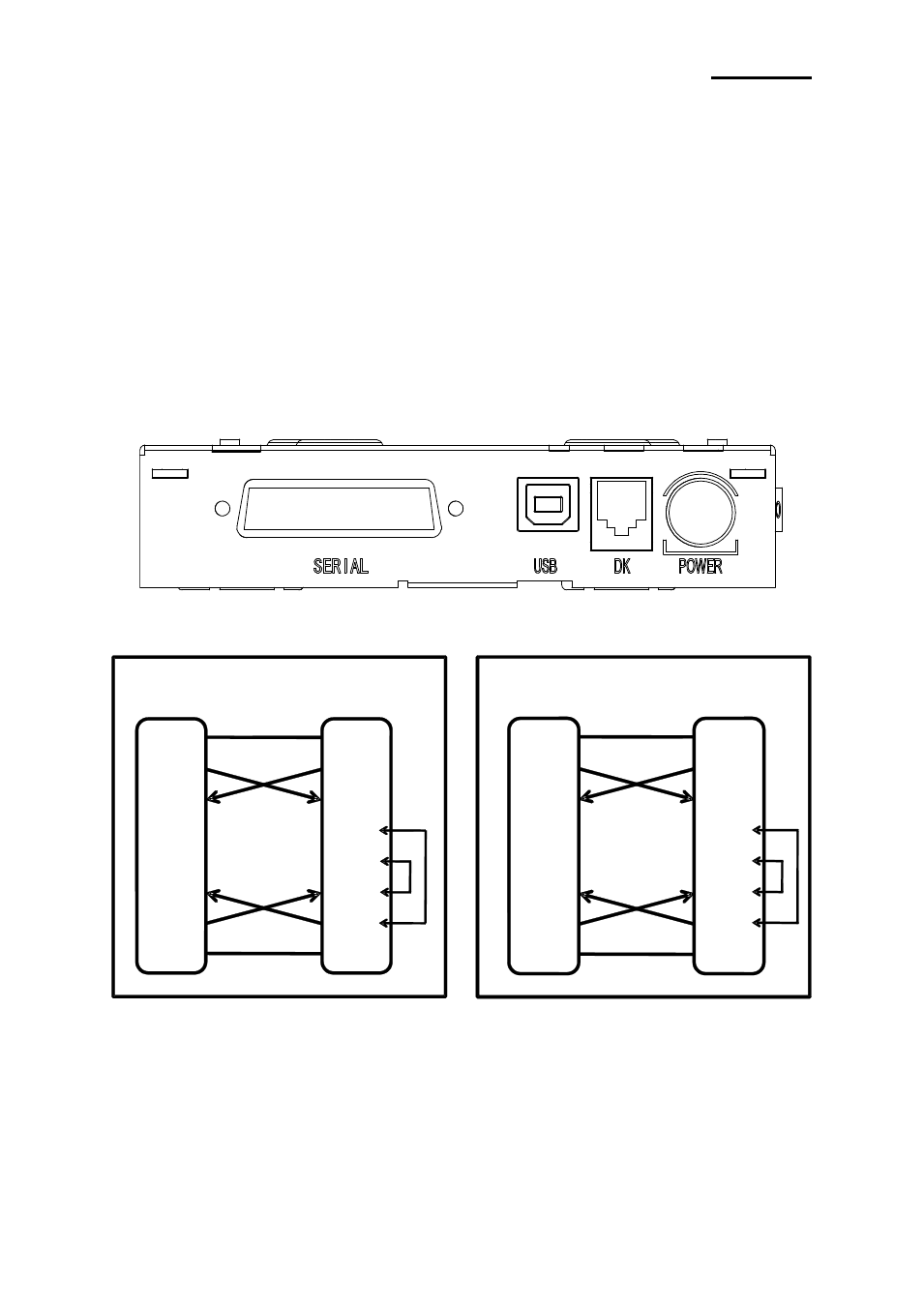

1-2-1 Serielles Kabel (RS-232C)
1-2-1-1 Einzelne serielle Schnittstelle
1 (S.G)
3 (TXD)
2 (RXD)
7 (RTS)
8 (CTS)
6 (DSR)
4 (DTR)
5
(S.G)
PRINTER
SIDE(25P)
HOST
SIDE(9P)
(S.G) 1
(TXD) 2
(RXD) 3
(DSR) 6
(DTR) 20
(S.G) 7
1 (S.G)
2 (TXD)
3 (RXD)
4 (RTS)
5 (CTS)
6 (DSR)
20 (DTR)
7 (S.G)
PRINTER
SIDE(25P)
HOST
SIDE(25P)
(S.G) 1
(TXD) 2
(RXD) 3
(DSR) 6
(DTR) 20
(S.G) 7
Schubladen-Auswurfan
schluss
