Rev. 1.05
- 12 -
SRP-330

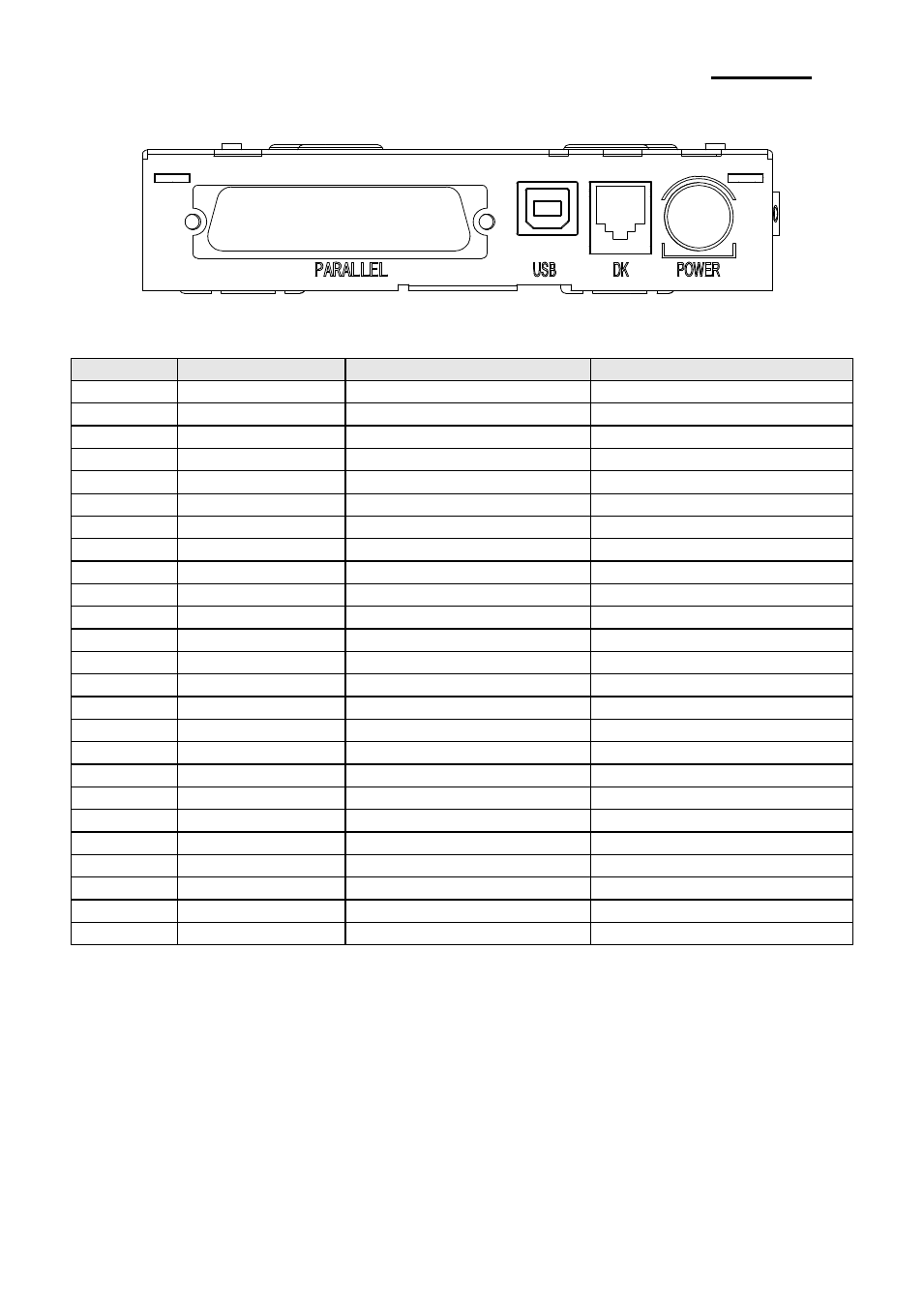

1-2-2 Paralleles Kabel (IEEE1284)
Stift-Nr.
Quelle
Kompatibilitätsmods
Nibble-Modus
1
Host
nStrobe
HostClk
2
Host/Drucker
Data 0 (LSB)
-
3
Host/Drucker
Data 1
-
4
Host/Drucker
Data 2
-
5
Host/Drucker
Data 3
-
6
Host/Drucker
Data 4
-
7
Host/Drucker
Data 5
-
8
Host/Drucker
Data 6
-
9
Host/Drucker
Data 7 (MSB)
-
10
Drucker
nACK
PtrClk
11
Drucker
Busy
PtrBusy/Data3,7
12
Drucker
Perror
AckDataReq/Data2,6
13
Drucker
Select
Xflag /Data1,5
14
Host
nAutoFd
HostBusy
15
NC
NC
16
GND
GND
17
FG
FG
18
Drucker
Logic-H
Logic-H
19~30
GND
GND
31
Host
nInit
nInit
32
Drucker
nFault
nDataAvail/Data0,4
33
GND
ND
34
Drucker
DK_Status
ND
35
Drucker
+5V
ND
36
Host
nSelectIn
1284-Active
Schubladen-Auswurf
anschluss
