Rev. 1.05 - 13 -
SRP-330

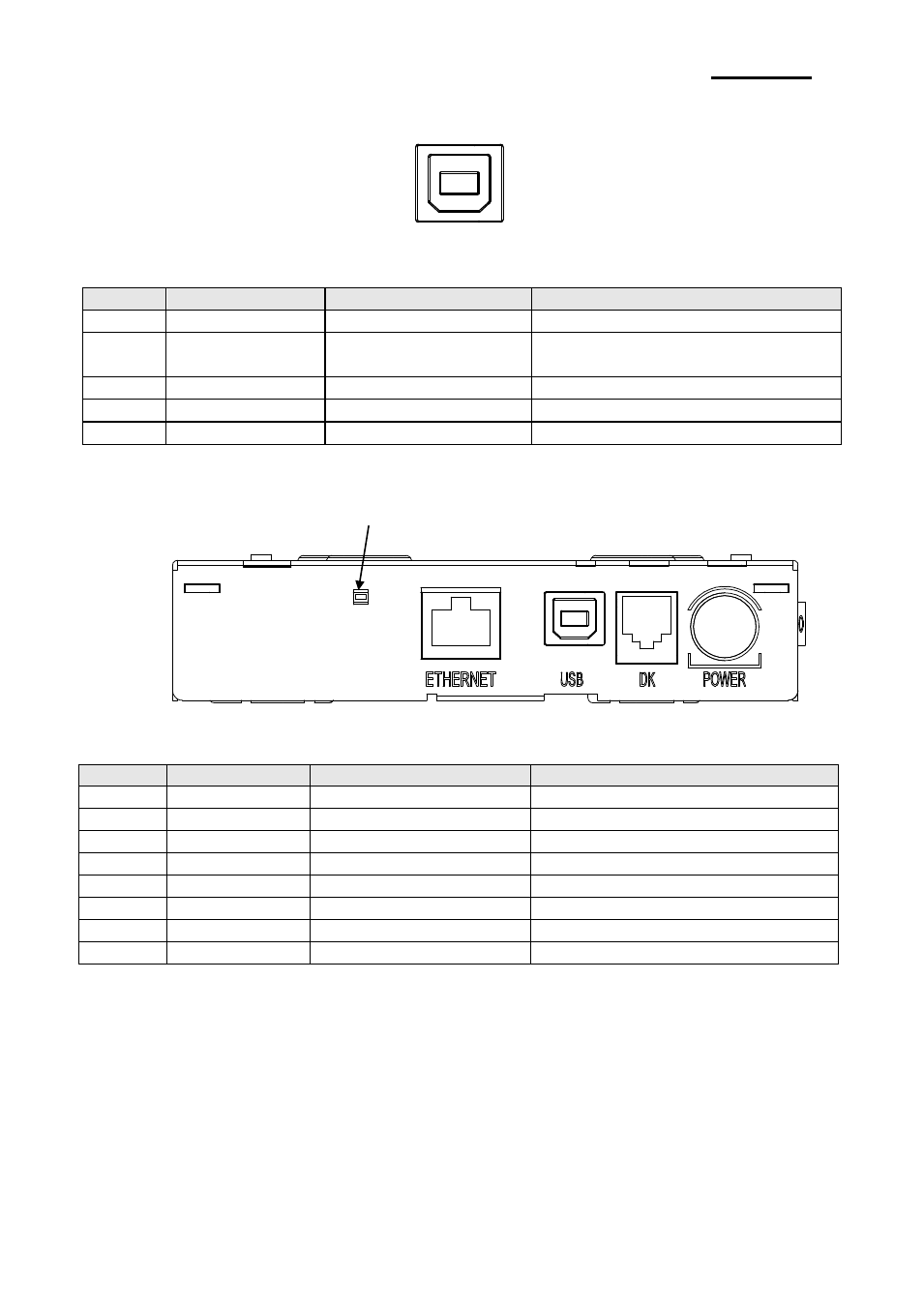

1-2-3 USB-Kabel
Stift-Nr. Signalname Zuordnung (Farbe) Funktion
Shell Shield Beilitze Gehäuse-Erdung
1 VBUS Rot
Host-Spannungsversorgung:
DC5 V/500 mA
2 D- Weiß Differential-Datenleitung
3 D+ Grün Differential-Datenleitung
4 GND Schwarz Signalerdung
1-2-4 Ethernetkabel
Stift-Nr. Signalname Zuordnung (Farbe) Funktion
1 TD+ Weiß -Orange Ü bertragen +
2 TD- Orangefarben Ü bertragen -
3 TCT Weiß -Grün Empfangen +
4 NC Blau
5 NC Weiß -Blau
6 RCT Grün Empfangen -
7 RD+ Weiß -Braun
8 RD- Braun
USB-Anschluss
Schubladen-Auswurfans
chluss
Schalter zum Zurücksetzen auf die Werks
einstellungen
