Seite 9
Rev. 1.05
- 9 -
SRP-330
Stift-Nr.
Signalname
Signalrichtung
Funktion
GEHÄ USE
Gehäuse-
GND
-
Gehäuse-Erdung
2
TXD
Ausgang
Datenübertragung
3
RXD
Eingang
Datenempfang
6
DSR
Eingang
Dieses Signal gibt an, ob der Host-Computer Daten
empfängt. (Hardware-Flusskontrolle)
1) MARK (Logik 1) : Der Host kann Daten empfangen.
2) SPACE (Logik 0) : Der Host kann keine Daten
empfangen.
3) Der Drucker überträgt Daten an den Host, nachdem
dieses Signal bestätigt wurde.
4) Ist die XEIN/XAUS-Flusskontrolle ausgewählt, erfolgt
keine Ü berprüfung des Signals durch den Drucker.
7
Signal-GND
-
Signalerdung
20
DTR
Ausgang
Dieses Signal gibt an, ob der Drucker beschäftigt ist.
(Hardware-Flusskontrolle)
1) MARK (Logik 1) : Der Drucker ist beschäftigt.
2) SPACE (Logik 0): Der Drucker ist nicht beschäftigt.
3) Der Host überträgt Daten an den Drucker, nachdem
dieses Signal bestätigt wurde.
4) Ist die XEIN/XAUS-Flusskontrolle ausgewählt,
erfolgt keine Ü berprüfung des Signals durch den Host.
Abschirmung
Gehäuse-
GND
-
Gehäuse-Erdung

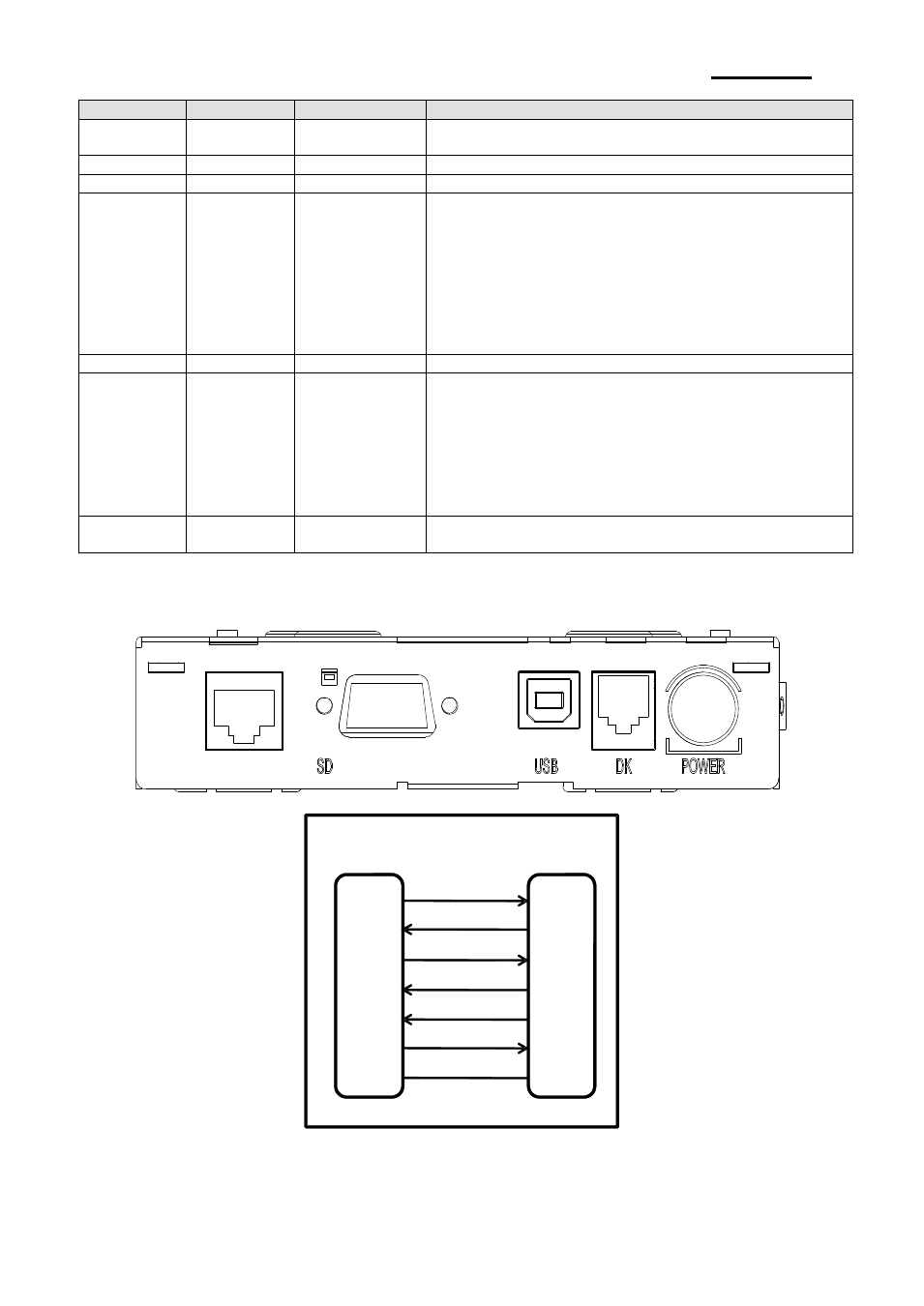

1-2-1-2 Duale serielle Schnittstelle
(TXD) 2
(RXD) 3
(RTS) 8
(CTS) 7
(DSR) 4
(DTR) 6
(S.G) 5
HOST
SIDE(9P)
PRINTER
SIDE(9P)
3 (RXD)
2 (TXD)
8 (CTS)
7 (RTS)
4 (DTR)
6 (DSR)
5 (S.G)
