Seite 14
Rev. 1.05
- 14 -
SRP-330

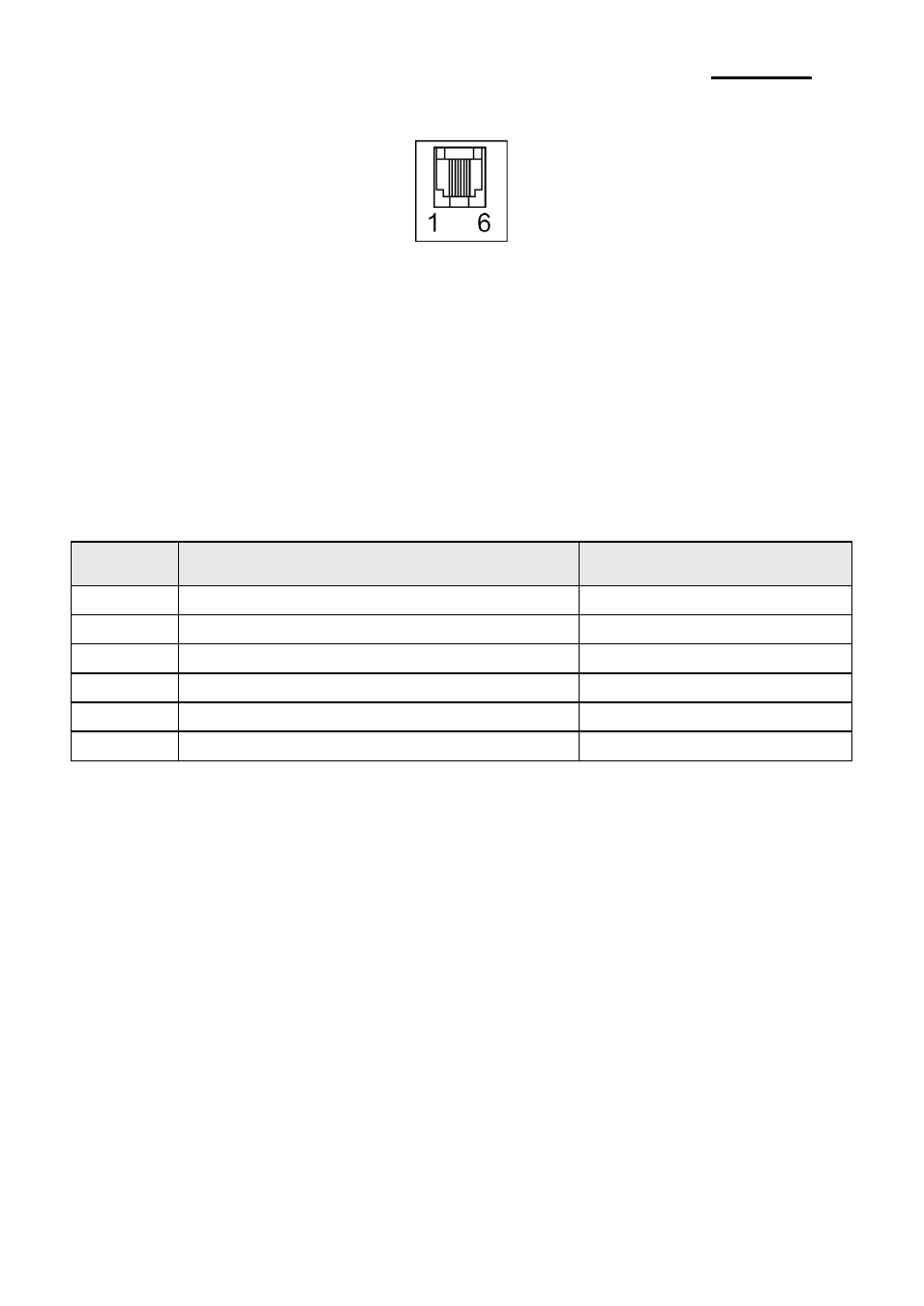

1-3 Schubladenkabel
Schließ en Sie das Kassenschubladenkabel am Anschluss für die Kassenschublade auf der
Rückseite des Druckers an.
※ Warnung
Verwenden Sie eine Kassenschublade, die den Spezifikationen des Druckers entspricht.
Wird eine inkompatible Kassenschublade verwendet, kann dies zu Problemen mit der
Schublade und dem Druckers führen.
※ Vorsichtsmaß nahme
Schließ en Sie kein Telefonkabel an den Anschluss für das Kassenschubladenkabel an.
Wird ein Telefonkabel angeschlossen, kann es zu Problemen mit dem Telefonkabel oder
dem Drucker kommen.
Pin-
Nummer
Signalname
Richtung
1
Gehäuse-Erdung
-
2
Schubladen-Auswurf-Treibersignal Nr. 1
Ausgang
3
Schublade-offen-/geschlossen-Signal
Eingang
4
+24 V
-
5
Schubladen-Auswurf-Treibersignal Nr. 2
Ausgang
6
Signalerdung
-
