CEJN System P8 Benutzerhandbuch
Seite 22
11 1 mm
+-
22
D

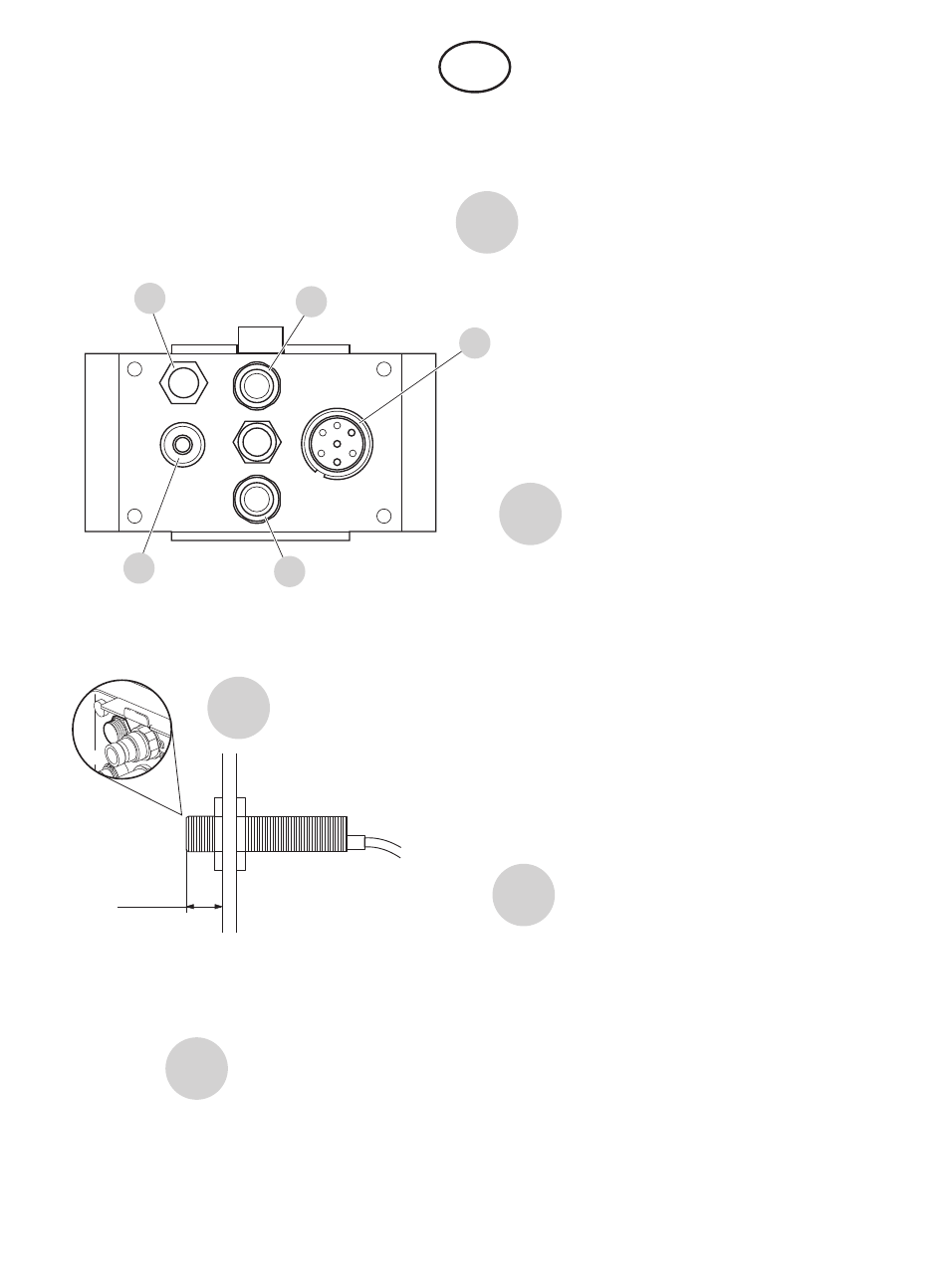

2.2 Busplatte, 16 933 0097
Die Busplatte wird wie folgt angeschlossen:
5
4
3
2
1
1
2
3
4
5
Im Lieferumfang der CEJN-
Multikupplung P8 befindet sich
ein 7-poliger Anschluss.
Der Nippel für den Warmwasserzu-
lauf zum Bus liegt der ausgebogenen
Führung an der Multikupplung am
nächsten. Er besitzt eine ROTE
Farbkennzeichnung und ist mit "IN"
beschriftet. Der Nippel (Steckeran-
schluss) besitzt ein Innengewinde
mit G 1/2 Zoll, das zu den beiliegen-
den 16- oder 19-mm-Schlauchadap-
tern (5/8 oder 3/4 Zoll) passt.
Der Startsperrengeber entspricht
einem Induktionsgeber vom Typ PNP
(Öffnungskontakt). Er wird lose geliefert
und ist in einem Abstand von 11±1 mm
vom Blech anzubringen (siehe Skizze).
Die Druckluftversorgung erfolgt
über den Nippel vom Typ CEJN
320 mit Sicherheitsventil. An der
Plattenvorderseite ist ein Abstandsring
anzubringen. Der Nippel besitzt ein
Innengewinde mit G 1/4 Zoll, das zum
beiliegenden 10-mm-Schlauchadapter
(3/8 Zoll) passt.
Flüssigkeitsrücklauf am Nippel mit
der BLAUEN Farbkennzeichnung
und der Aufschrift "UT". Der Nippel
(Steckeranschluss) besitzt ein
Innengewinde mit G 1/2 Zoll, das zu
den beiliegenden 16- oder 19-mm-
Schlauchadaptern (5/8 oder 3/4 Zoll)
passt.
