CEJN System P8 - Handbuch (Seite 23)

Min 60 mm Min 60 mm
Min 20 mm
Min 20 mm
136 mm
196 mm
min 320 mm
min 155 mm
115 mm
8,5 mm
76 mm
23
D

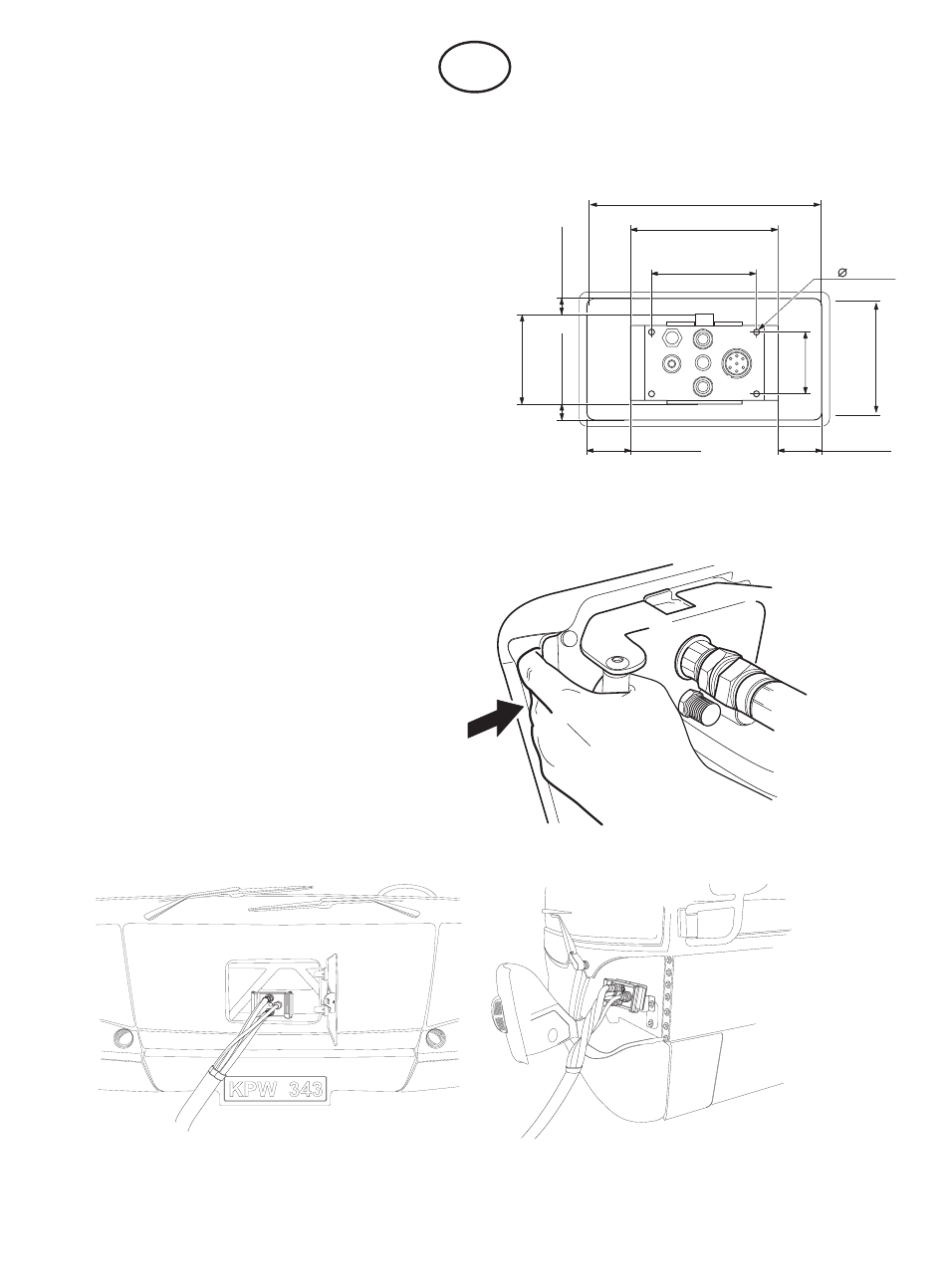

Einbaumaße Busplatte
Optimale Position, sorgen Sie für Ergonomie am
Arbeitsplatz.
Es muss Platz
für die Finger
vorhanden sein.
Die Platte wird über
vier Befestigungspunkte (Ø 8,5 mm) am
Fahrzeug angebracht (siehe Skizze). Um die
Nippelplatte muss ein Freiraum eingehalten
werden.
► 60 mm zu beiden Seiten
► 20 mm über und unter der Platte
Die Öffnung im Bus muss min-
destens 320x155 mm groß sein.
2.3 Rampenplatte, 16 933 0098
Die Rampenplatte ist auf einer stabilen
Unterlage zu montieren, die gut erreichbar ist.
Es gelten dieselben Befestigungspunkte wie für
die Busplatte, 16 933 0097.
Achten Sie auf eine geeignete Arbeitshöhe. Der
Benutzer muss aufrecht vor der Rampenplatte
stehen können, wenn die Schlauchplatte für
eine Rezirkulation geparkt wird.
Sorgen Sie dafür, dass sich in der Nähe
der Griffe an den Seiten keine scharfen
Kanten befinden.
Der Abstand zwischen Nippelplatte und
Busvorderkante sollte so gering wie
möglich sein.
