2.2 Bussplatta, 16 933 0097

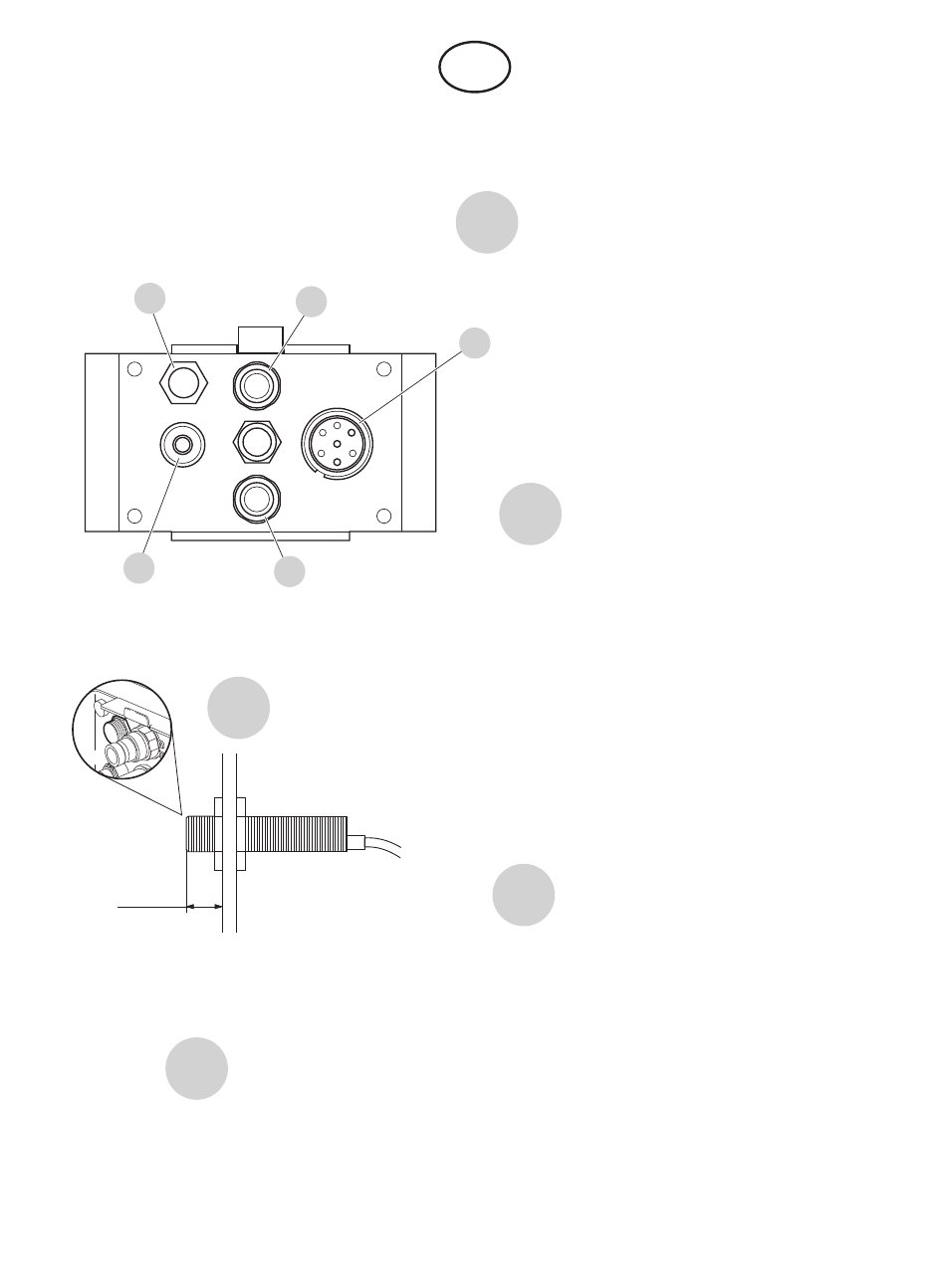

Bussplattan ansluts enl. följande:
5
4
3
2
1
1 2
3 4
5
En 7-polig kontakt medföljer
CEJN P8 multikoppling.
Varm vätska IN i bussen är den
nippel som är monterad närmast
den utbockade styrningen på
multikopplingen med RÖD
färgmarkering märkt IN. Nippeln
(hankopplingen) har en inv. G
1/2” gänga som passar till de
medföljande slang adapterarna
16 mm (5/8”) eller 19 mm (3/4”).
Startspärrgivare som är en
induktionsgivare, typ PNP (typ:
nomally closed), levereras lös och skall
monteras på ett avstånd av 11±1 mm
från plåten enl. skiss.
Tryckluft i nippel som är av
typen CEJN 320 med pys ventil.
Distansringen skall monteras på
plattans framsida. Nippelns anslutning
är inv. G 1/4” gänga som passar till
den medföljande 10 mm (3/8”) slang
adaptern.
Retur vätska i nippeln med BLÅ
färgmarkering märkt UT. Nippeln
(hankopplingen) har en inv. G 1/2” gänga
som passar till de medföljande slang
adapterarna 16 mm (5/8”) eller 19 mm
(3/4”).
