Benötigtes Werkzeug:
–
Torx Schlüssel / Schraubendreher TX20
– Torx Schlüssel / Schraubendreher TX15
Anmerkungen
Der Aufbau kann von einer einzelnen Person durchgeführt werden.
Die Hilfe einer zweiten Person wird jedoch empfohlen. Um den
Extender anzubringen, gehen Sie wie folgt vor:

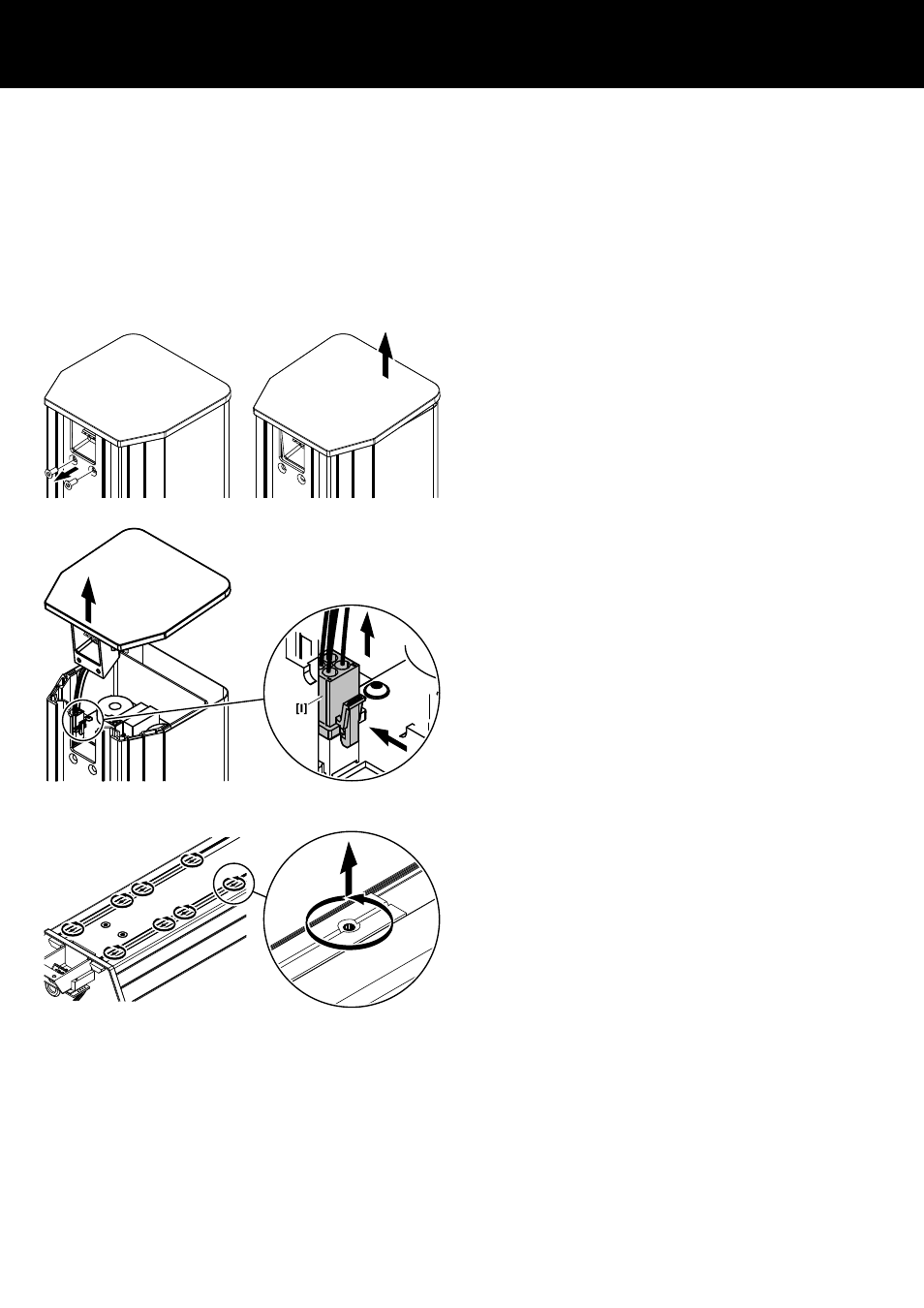

1. 24C Lautsprecher vorbereiten
1. Entfernen Sie die zwei Senkkopfschrauben (Torx T20) für die
obere Abdeckung auf der Rückseite des Lautsprechers.
2. Heben Sie den vorderen Teil der Abdeckung leicht an.
3. Ziehen Sie den hinteren Teil der Abdeckung aus dem Füh‐
rungsschlitz.
4. Lösen Sie den Eingangsstecker [I] und nehmen Sie die obere
Abdeckung ab.
2. 24C-E Lautsprecher vorbereiten
1. Lösen Sie die acht Befestigungsschrauben (Madenschrauben -
T15) für die Verbindungsschienen auf der Rückseite des 24C-E
Lautsprechers.
3. Montage des 24C-E Extenders
d&b 24C/24C-E Handbuch 1.3 de 13
