2.1. Produktbeschreibung

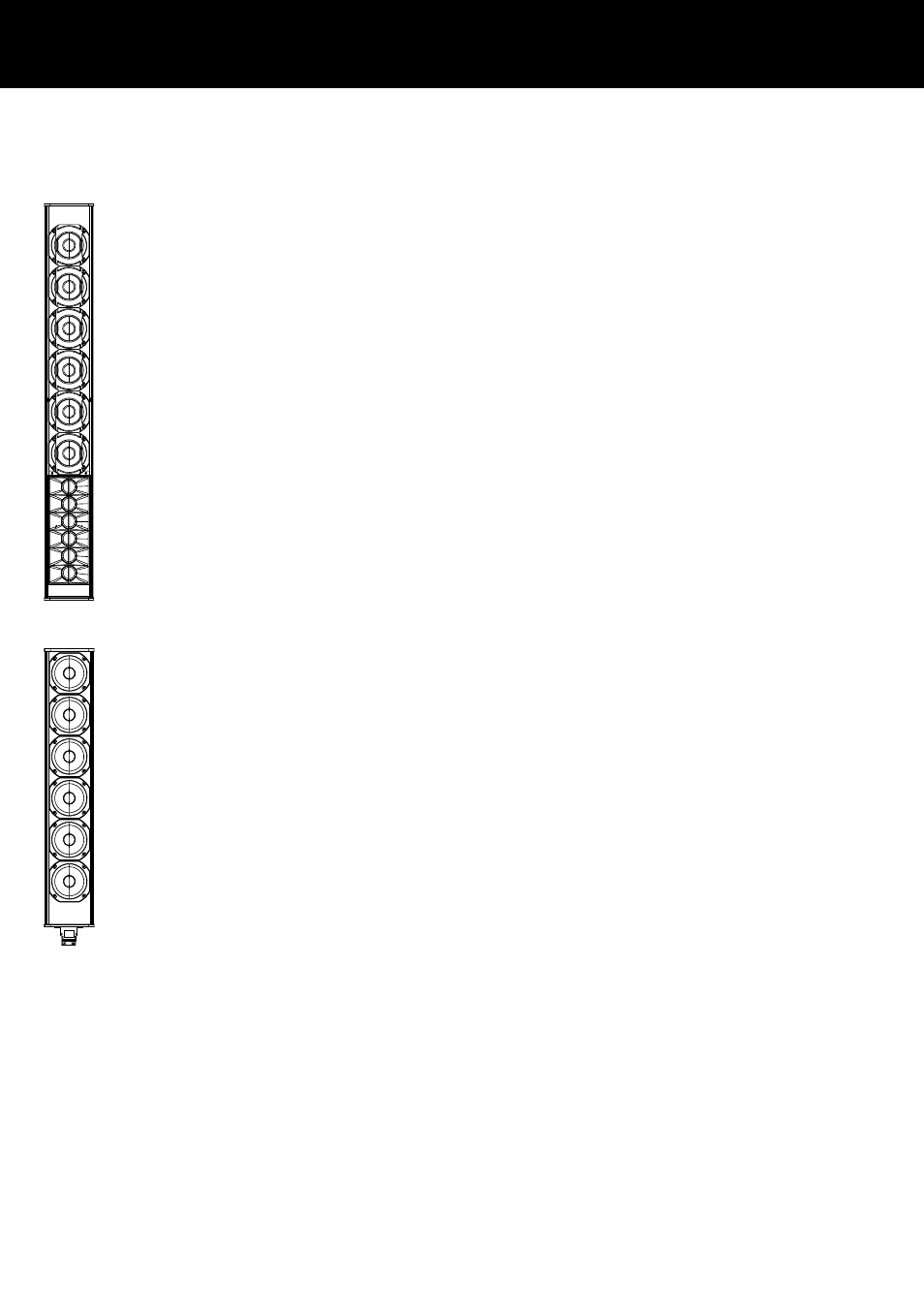

2.1.1. 24C kardioider Säulenlautsprecher
Der 24C ist ein passiv getrennter 2-Weg-Säulenlautsprecher,
bestückt mit sechs 4"-Tief-/Mitteltontreibern mit Neodym-Magneten
und einem Hochton-Array, das aus sechs 1.1”-Kalotten-Hochtönern
besteht.
Die 4"-Treiber sind in einem einzigartigen kardioiden Aufbau ange‐
ordnet, deren Abstrahlung auf der Frontseite durch Wellenformer
kontrolliert wird. Der rückwärtige Schallaustritt ist bedämpft. Durch
diesen Aufbau wird ein horizontales Abstrahlverhalten von 90° mit
einer breitbandigen Dämpfung von durchschnittlich 18 dB auf der
Rückseite des Lautsprechers erzeugt.
In der vertikalen Ebene ist der durch die Tief-/Mitteltontreiber
erzeugte Strahl um ca. –5° geneigt. Bereits ab 370 Hz wird eine
hohe Direktivität erreicht.
Das Hochton-Array hat einen nominellen vertikalen Abstrahlwinkel
von 20°, wobei sich die Hauptachse von 0° bis –14° stufenlos
einstellen lässt (in ArrayCalc in 1° Schritten).
Das Gehäuse besteht aus stranggepresstem Aluminium, die Laut‐
sprecherfront wird durch ein stabiles Metallgitter geschützt. Zur
Montage einer Wandhalterung sind auf der Rückseite zwei durch‐
gehende Schienen (8 mm T-Nutprofil) integriert.
2.1.2. 24C-E kardioider Säulen-Extender
Der passive 24C-E Säulen-Extender wird direkt am 24C Säulen‐
lautsprecher angesetzt. Der Extender besteht aus sechs 4”-Tief-/
Mitteltontreibern mit Neodym-Magneten, die die vertikale Direkti‐
vität um eine weitere Oktave auf 190 Hz hinab erweitern.
Der Extender hat grundsätzlich den gleichen akustischen Aufbau
wie der 24C und erzeugt so die gleiche kardioide Abstrahlung in
der horizontalen Ebene. Der Extender wird über den 24C elekt‐
risch verbunden und benötigt daher keinen zusätzlichen Verstär‐
kerkanal.
Hinweis: Der 24C-E Lautsprecher ist nicht für den Einsatz als
Einzelsystem konzipiert.
