2.2. Anschlüsse
24C Lautsprecher verfügen über einen 4-poligen Phoenix-Euro‐
block-Steckverbinder zur Aufnahme des 2-poligen Phoenix Euro‐
block Anschlusssteckers (Querschnitt bis 4 mm
2 ). Der Anschluss?
belegt die Anschlusspins 1: + und 2: —. Pin 3 und 4 sind nicht
belegt.
Zusätzlich steht ein NL4 M Anschluss zur Verfügung, der die
Anschlusspins 1+/1– belegt.
24C-E Lautsprecher sind mit einem Festanschluss und einem 2-
poligen Mate-N-Lok-Mini-Steckverbinder ausgestattet. Der Extender
wird über den 24C elektrisch verbunden.
Außerdem verfügen die 24C-E Lautsprecher über den gleichen 4-
poligen Phoenix-Euroblock-Steckverbinder samt Anschlusskabel wie
die 24C Lautsprecher, um die Montage des Extenders am 24C
Lautsprecher zu vereinfachen.
Eine ausführliche Beschreibung der Montage und Verbindung des
Extenders findet sich in Þ Kapitel 3. "Montage des 24C-E Exten‐
ders" auf Seite 13.
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Anwendung Setup Lautsprecher
pro Kanal
24C 24C 2
24C mit 24C-E 24C-E 1
Für die entsprechenden Verstärker sind die Controller-Setups im
Dual Channel und Mix TOP/SUB-Modus verfügbar.

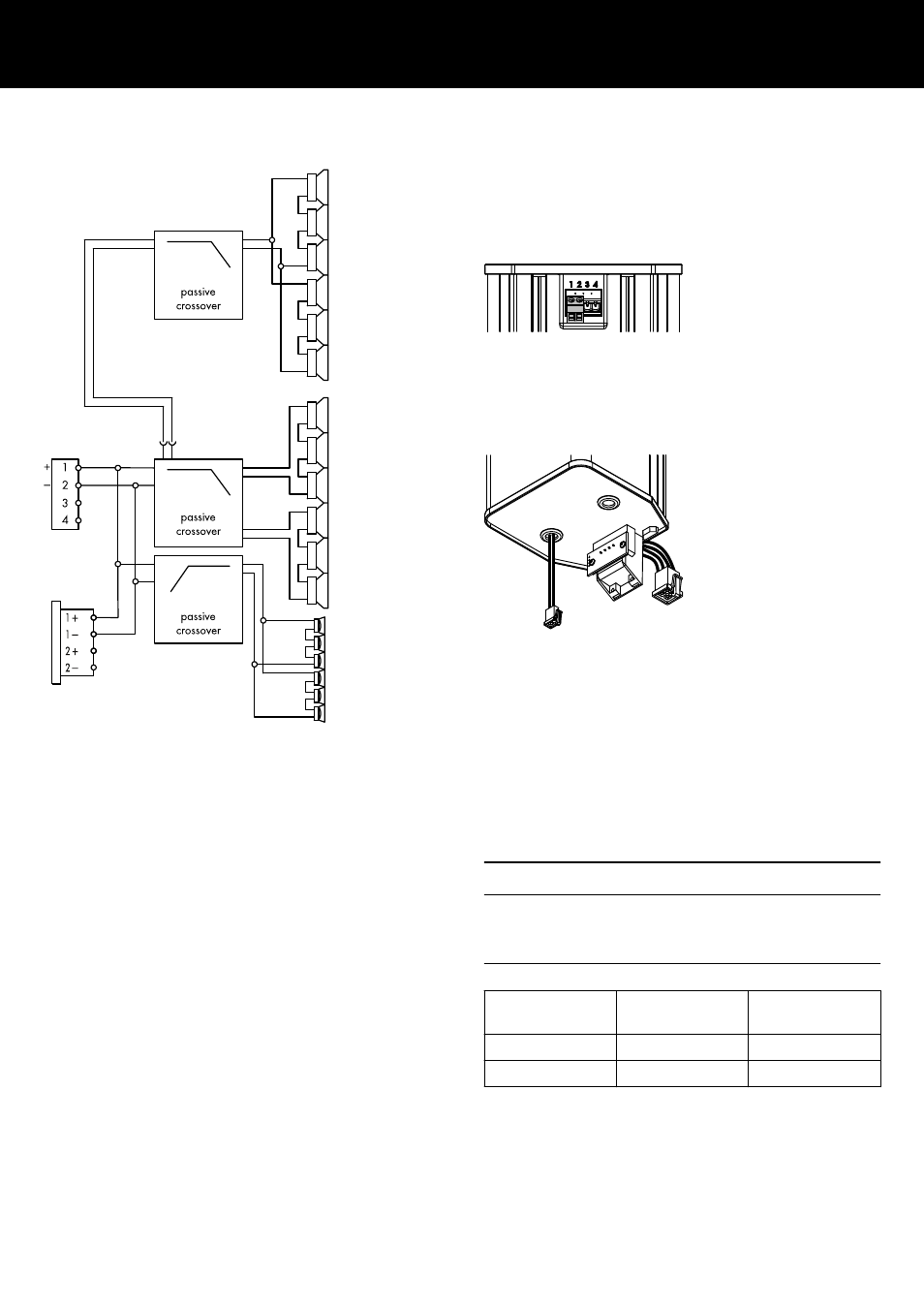

Verdrahtung der Anschlussbuchsen
