2. Ziehen Sie die zwei Verbindungsschienen bis zur Hälfte
heraus.
3. Ziehen Sie die vier am Extender verbleibenden Schrauben
wieder fest.
3. Lautsprecher verbinden
1. Fügen Sie mit Hilfe einer zweiten Person die Verbindungs‐
schienen des 24C-E Lautsprechers ca. 10 - 20 mm in die T-
Nutprofile auf der Rückseite des 24C Lautsprechers ein.
2. Stecken Sie den Eingangsstecker [I] wieder ein.

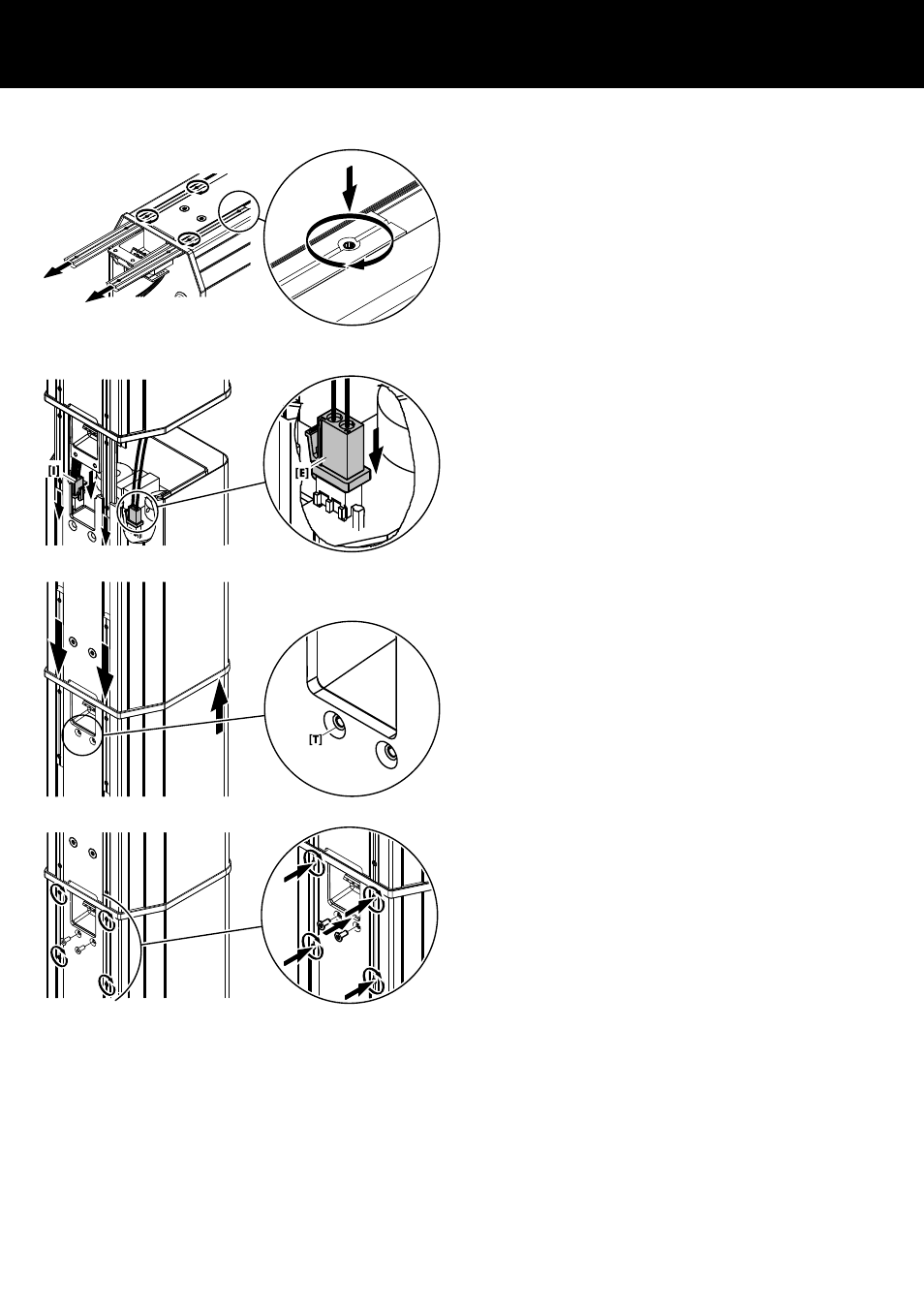

3. Stecken Sie den Mate-N-Lok Stecker [E] des Extenders in die
entsprechende Anschlussbuchse des Lautsprechers, wie in
nebenstehender Abbildung gezeigt.
4. Schieben Sie die Verbindungsschienen vollständig in die T-
Nutprofile.
Þ Vergewissern Sie sich, dass kein Verbindungskabel zwi‐
schen den Kanten der Lautsprecher eingeklemmt wird.
Stellen Sie sicher, dass das Anschlussfeld des Extenders
vollständig eingefügt ist.
Das Anschlussfeld ist vollständig eingefügt, wenn das
Frontgitter des 24C Lautsprechers korrekt in die Abde‐
ckung eingepasst ist und die Gewindeeinsätze [T] mit den
Senkkopfbohrungen des 24C Lautsprechers überein‐
stimmen.
5. Setzen Sie die zwei Senkkopfschrauben (Torx T20) wieder ein
und ziehen Sie diese fest.
6. Ziehen Sie die übrigen vier Befestigungsschrauben (Maden‐
schrauben - Torx T15) der Verbindungsschienen am 24C Laut‐
sprecher fest.
