2.1.3. Kardioide Abstrahlung
Aufgrund ihrer Abmessungen erzeugen konventionelle Säulenlaut‐
sprecher keine nennenswerte horizontale Direktivät unterhalb von
2 kHz.

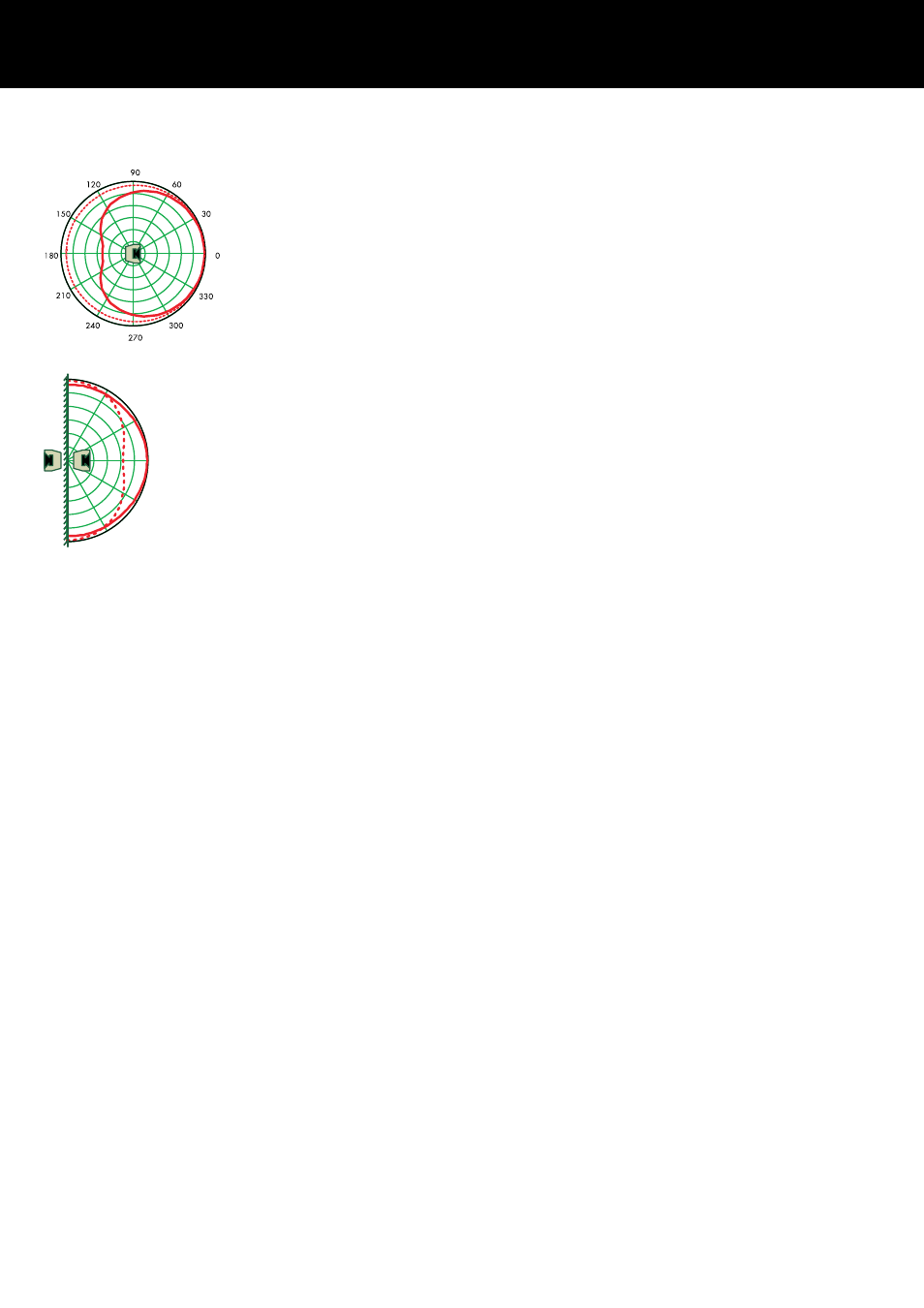

Folglich ist das zugehörige Polardiagramm in den unteren und mitt‐
leren Frequenzbereichen mehr oder weniger omnidirektional
(gestrichelte Linie).
Das kardioide Abstrahlmuster des 24C und 24C-E zeigt eine deut‐
lich höhere Direktivität und gleichzeitig eine erhebliche Reduktion
des Diffusschallfeldes (durchgezogene Linie).
Säulenlautsprecher werden üblicherweise an Wände oder andere
harte Oberflächen montiert, die wie ein akustischer Spiegel wirken.
Das führt dazu, dass der Raum nicht nur durch den Schall des tat‐
sächlichen Säulenlautsprechers abgedeckt wird, sondern darüber
hinaus auch durch den Schall, der durch die virtuelle Spiegelquelle
hinter dem Lautsprecher erzeugt wird.
Bei konventionellen Säulenlautsprechern mit ihrer geringen hori‐
zontalen Direktivität strahlt diese Spiegelquelle mit gleichem Pegel
ab, wie der Lautsprecher selbst.
Die Kombination dieser beiden Schallquellen erzeugt eine dipolare
Abstrahlcharakteristik, bei der die Hauptenergie entlang den
Wänden abgestrahlt wird (gestrichelte Linie). Die 24C und 24C-E
Lautsprecher mit ihrem kardioiden Abstrahlverhalten dagegen
zeigen bei gleicher Wandmontage eine gleichmäßige Abstrahlung
und eine effektive Direktivität.
2.1.3.1. Versenkter Einbau
Falls baulich notwendig, können Lautsprecher der xC-Serie teil‐
weise versenkt eingebaut werden.
Bitte beachten Sie, dass durch diesen Einbau die kardioiden Ports
wirkungslos werden und sich folglich das Abstrahlverhalten ändert.
In Verbindung mit 24C Lautsprechern muss auch darauf geachtet
werden, dass die Abstrahlung des untersten Horns des Hochton-
Arrays nicht durch die Kanten der Wandnische abgeschattet wird.
Andernfalls entstehen Reflektionen, die negative Auswirkungen auf
den Frequenzgang vorne am Lautsprecher haben. Das gleiche gilt
auch, wenn der Lautsprecher in eine Ecke des Raums montiert wird.
Durch Reflektionen der angrenzenden Seitenwände entstehen
Abweichungen sowohl im stirnseitigen Frequenzgang als auch im
Abstrahlverhalten.
