Benutzerhandbuch K&F Subwoofer Systeme der ‚SW’ Serie
KLING & FREITAG GMBH ©1998 - 2015 Version 5.1, 29.05.2015 Seite 14 von 14

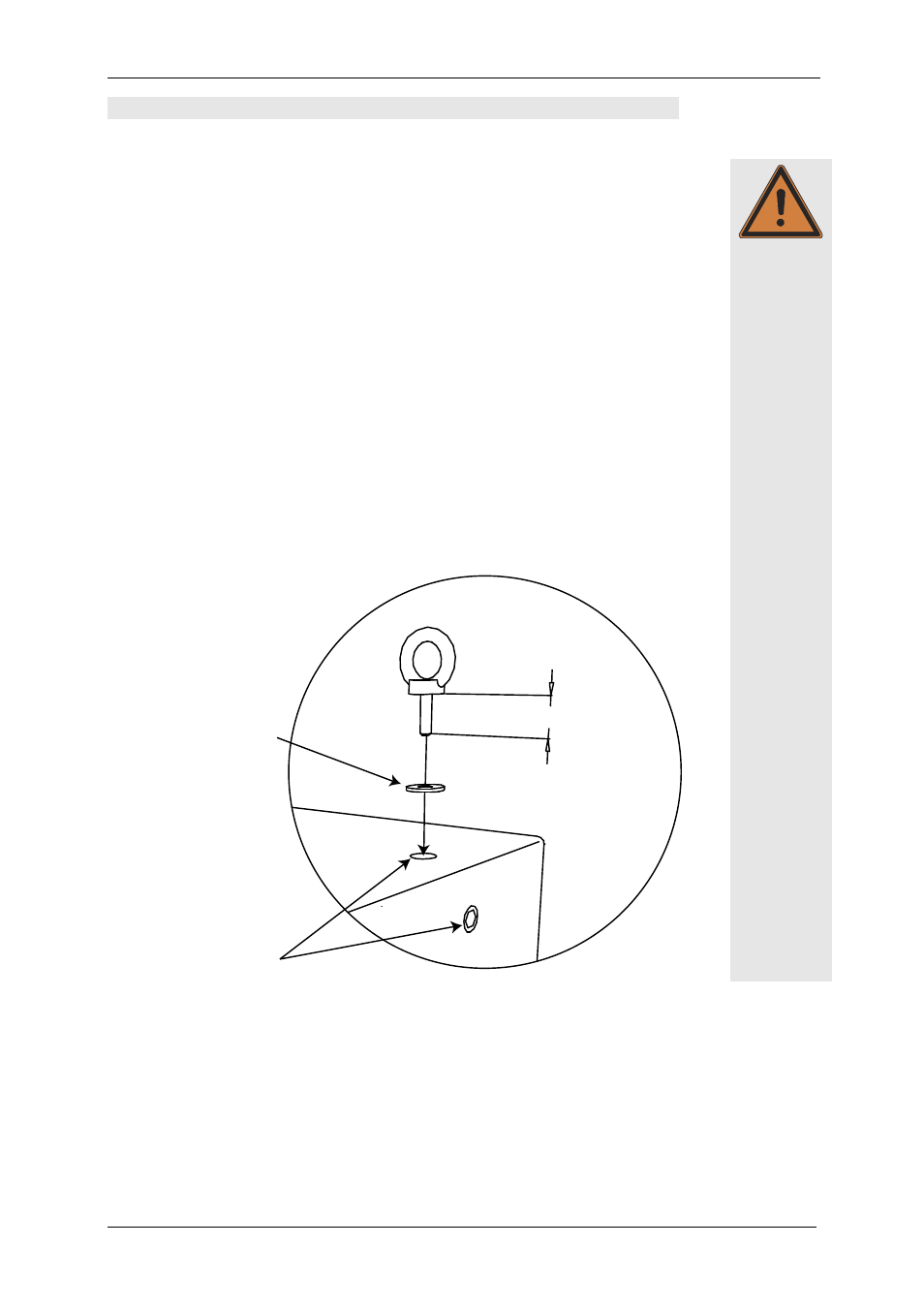

5.2 Subwoofer mit ‚Flug-Gewinde’ M12 (SWi-Varianten)
Möchten Sie die Subwoofer, die über ‚Flug-Gewinde’ M 12 im Gehäuse verfügen auf-
hängen, beachten Sie bitte folgende Hinweise.
An die M 12 Gewinde können geeignete Befestigungsmittel mit einem Außengewinde
M12 und einer minimalen Länge von 35mm! angeschraubt werden. Die Innengewinde
im Lautsprechergehäuse sind vom Werk aus mit Senkkopfschrauben M12 verschlossen.
Die zwei Innengewinde einer Gehäusekante sitzen auf einem Stahlwinkel. Dieser Stahl-
winkel hat die Aufgabe die aneinander stoßenden Gehäuseplatten zu verbinden. Er
sorgt für ausreichende Zugfestigkeit für den hängenden Betrieb. Um zu gewährleisten,
dass die Gehäuseplatten wirklich durch den Stahlwinkel miteinander verbunden sind,
darf immer nur jeweils eine Schraube je Gehäusekante gelöste werden. Sollten Sie beide
Schrauben einer Gehäusekante lösten, so fällt der Stahlwinkel aus Sicherheitsgründen in
das Gehäuse.
Falls Ihnen der Stahlwinkel in das Gehäusegefallen ist, darf der Lautsprecher
auf keinen Fall mehr betrieben werden und muss vor erneuter Inbetriebnahme
einer autorisierten Fachwerkstatt zur Reparatur übergeben werden.
Nutzen sie zum Aufhängen des Lautsprechers ausschließlich Befestigungsmittel deren
Gewinde mindestens 35mm in das Lautsprechergehäuse ragen. Beachten Sie die für die
Anschlagmittel zulässigen Belastbarkeiten unter Berücksichtigung der jeweils geforder-
ten Sicherheitsfaktoren. Hängen Sie den Lautsprecher mindestens an zwei unabhängig
voneinander wirkenden Punkten auf. Schützen Sie sämtliche Schraubverbindungen vor
Selbstlösen.
Warnung
Verwenden Sie im-
mer Karosserie-
scheiben M12 mit
handelsüblichem
Außendurchmesser
von 37 mm
Lösen Sie immer nur
jeweils eine dieser
beiden Schrauben!
35 mm Minimum
