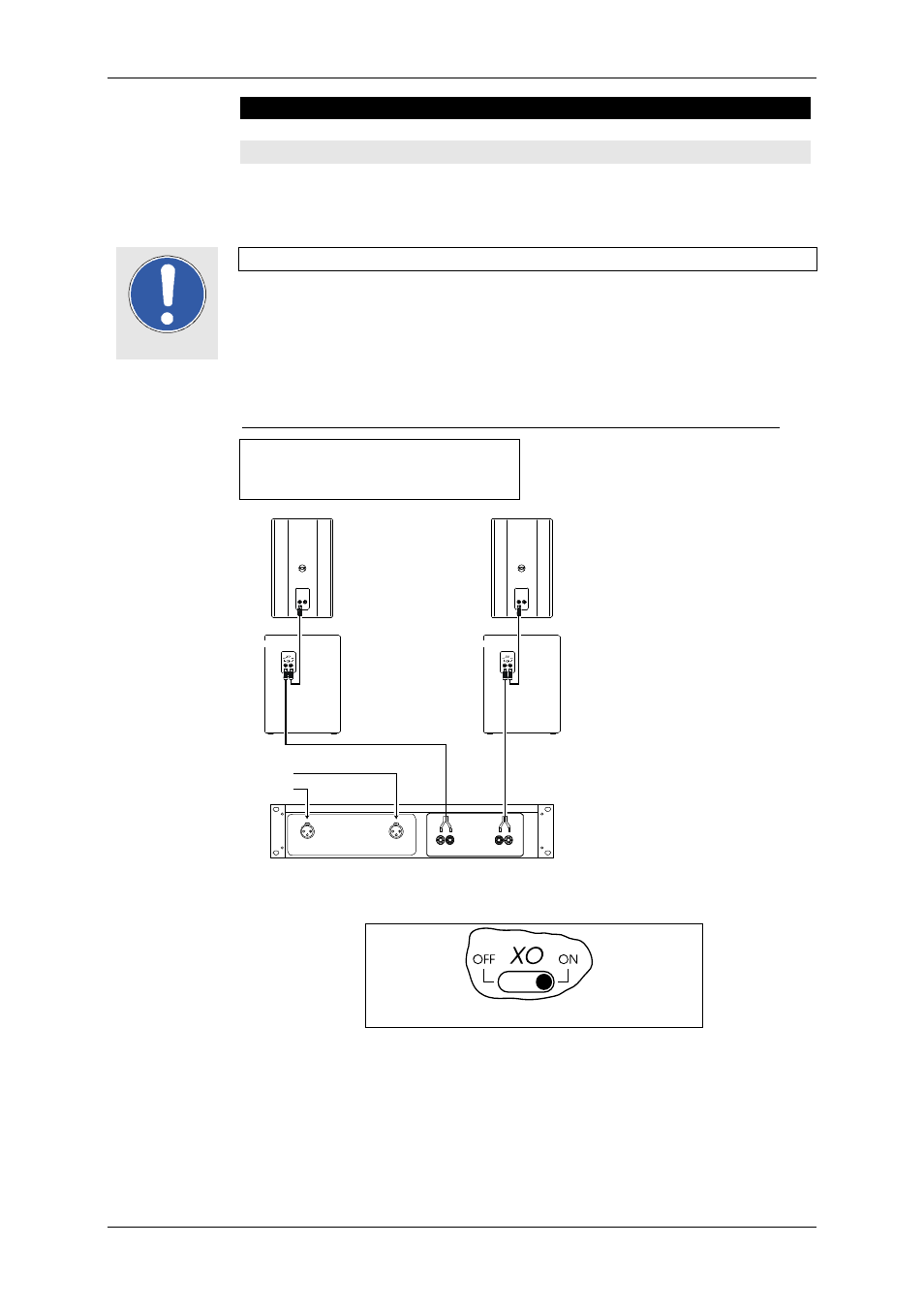

9. Konfigurationen und Anschlussdiagramme
9.1 Betrieb ohne K&F Systemcontroller
Die K&F Subwoofer mit integrierter Frequenzweiche (SW 112 - XO / SW 115E - XO oder
SW 118E - XO) können durch einfache Parallelverdrahtung mit den K&F Topteilen be-
trieben werden.
9.1.1
‚XO ON’ Subwoofer mit optionaler Frequenzweiche (XO)
Diese Betriebsart eignet sich hervorragend für Anwendungen, bei denen es auf eine
einfache Realisierung von Beschallungen mit hohem Bassanteil ankommt
Benutzen Sie für diese Betriebsart nur Endverstärker, die auch an niedrigen Impedanzen
stabil arbeiten (3 Ω Minimum).
Betreiben Sie die Mittelhochton-Systeme im Cluster (Lautsprecher unmittelbar aneinan-
der angeordnet), dann senken Sie die Frequenzen unterhalb 300 Hz um 3-4 dB ab!
Empfohlenes Verhältnis der hier beschriebenen CA Systeme zu K&F Bass Systemen:
2 CA Systeme +
2- 4 x SW 112-XO
oder +
2 x SW 115E-XO
oder +
1 - 2 x SW 118E-XO
INPUT CH 2
INPUT CH 1
OUTPUTS
CH 2
CH 1
-
+
-
+
INPUT e.g. from
mixer, AUX or
Connector Panel
Switch To 'XO ON'
Switch To 'XO ON'
Der XO-Schalter am Anschlussfeld des Subwoofers muss in dieser Betriebsart auf XO
‚ON’, gestellt werden:
Schalter am Anschlussfeld des Subwoofers
Wichtig
