7.
Betrieb�mit�und�ohne�Controller
Betrieb�ohne�Controller
Das SONA 5 System ist so ausgelegt, dass es passiv, also auch ohne Controller, direkt an einem End-
verstärker betrieben werden kann. Beachten Sie die Hinweise im Kapitel "[Schutz der Lautsprecher/Be-
triebssicherheit]" auf Seite 8.
•
Zum sicheren Betrieb dürfen die Lautsprecher nur an professionellen Endverstärkern mit einer
maximalen Nennleistung von 200W@16Ω (entspricht 400W@8Ω, bzw. 800W@4Ω) betrieben
werden.
•
Endverstärker mit kleinerer Leistung als 100W@16Ω, müssen zum Schutz des Lautsprechers
über einen Clipping-Limiter verfügen. Alternativ kann ein Clipping-Limiter vorgeschaltet wer-
den.
•
Um die Lautsprecher beim Betrieb mit hohen Lautstärkepegeln vor mechanischer Zerstörung zu
schützen, müssen Sie einen Hochpassfilter bei 60 Hz mit 24dB/Oktave vorschalten.
Betrieb�mit�Controller
Beim Betrieb an Endverstärkern ohne Clipping-Limiter und einer Leistung kleiner als 100W@16Ω ,
müssen Sie am K&F CD 44 eine Limit Reduction von 3dB einstellen. Detaillierte Informationen dazu
finden Sie in der Hardware Anleitung des K&F CD 44.
8.
Verkabelung
Warnung
Elektrische Ströme von Lautsprechersignalen können unter Umständen gefährliche Körperströme dar-
stellen.
Achten Sie daher immer darauf, dass Anschlüsse während des Betriebs nicht berührt werden können.
Stecken Sie die abisolierten Kabelenden immer vollständig in die Öffnungen des Klemmanschlusses,
bzw. des Phoenix-Steckers, so dass blanke Kabel nicht berührbar sind.
Bei Lautsprechern mit Phoenix-Anschluss müssen Sie die abisolierten Kabelenden sorgfältig mit den
Steckern verschrauben.

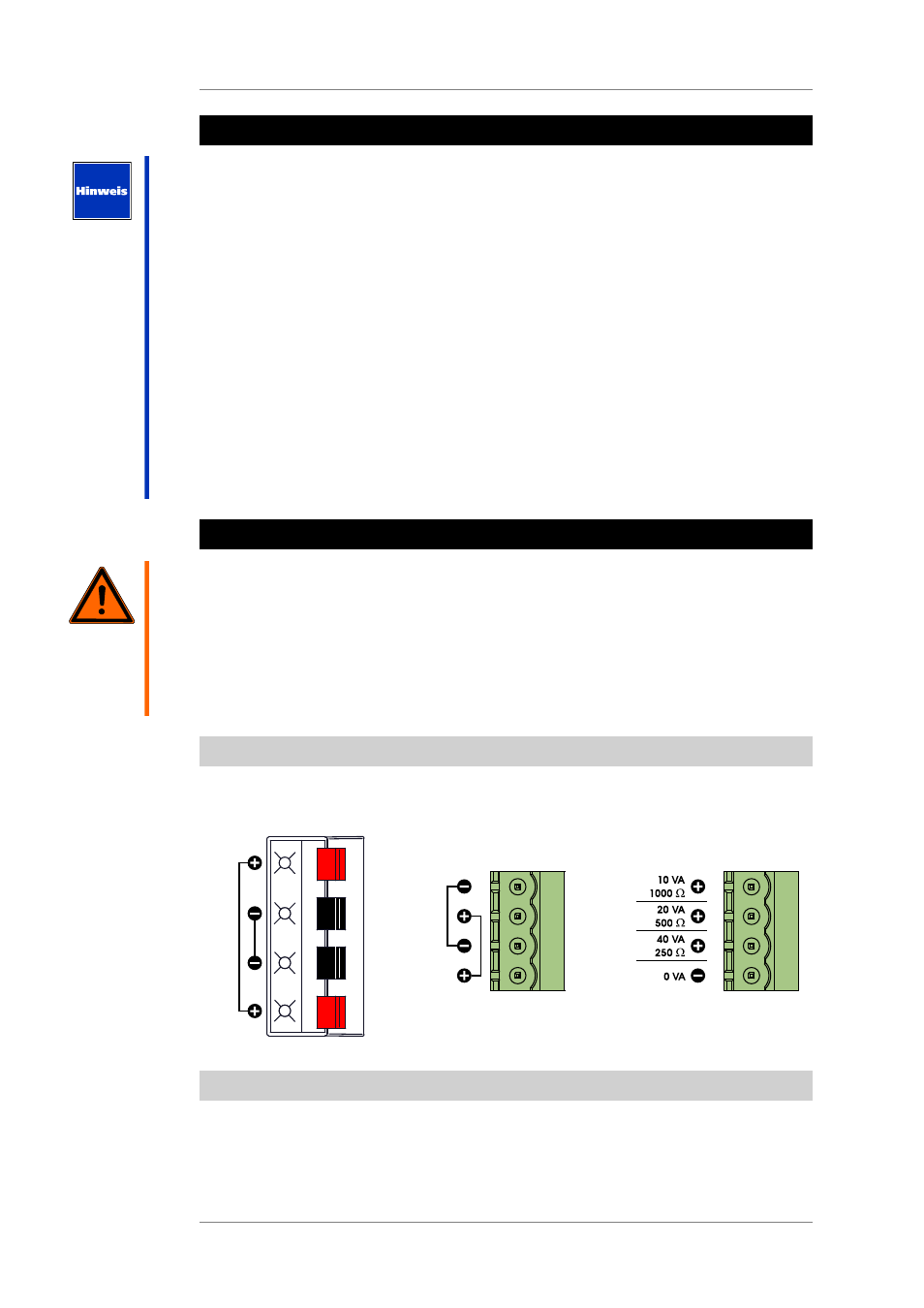

8.1
Belegung�der�Anschlüsse
Klemmanschluss�(Standard)
Option�'Phoenix-Anschluss'
Option�'100�Volt'�mit�Phoenix
Anschluss
8.2
Anschlussdiagramme
Alle notwendigen Anschlussdiagramme für den Betrieb mit CD 44 Controller finden Sie im Benutzer-
handbuch des CD 44! Das gilt sowohl für den Betrieb mit, als auch ohne K&F Subwoofer.
