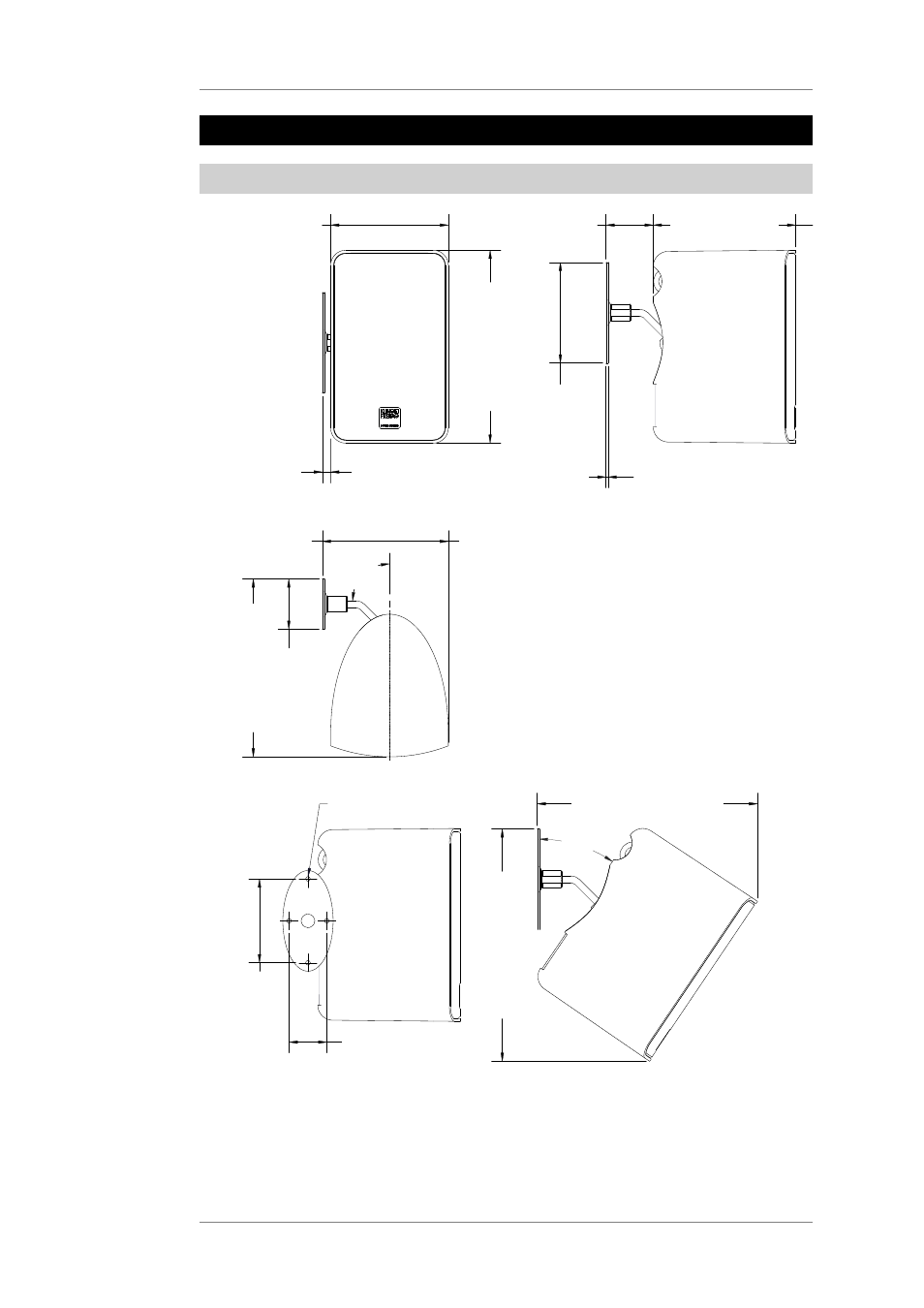

13. Abmessungen
13.1 mit�Montagearm�M�(56�mm)�–�(im�Lieferumfang�enthalten)
140,3 mm / 5,524"
230 mm / 9,055"
170 mm / 6,693" 56 mm / 2,218"
2,5 mm / 0,098"
120 mm / 4,724"
262,7 mm / 10,343"
34°
277,1 mm / 10,908"
60 mm / 2,362"
100 mm / 3,937"
45 mm / 1,772"
150,2 mm / 5,915"
212 mm / 8,348"
90
°
Ø5,5 mm / Ø0.217
9,9 mm / 0,390"
