Benutzerhandbuch

K&F SEQUENZA 5 inkl. Zubehör

KLING & FREITAG GMBH © 2015

Version 4.1

Seite 32 von 91

Mit dem notwendigen zweiten Kugelsperrbolzen wird die Verbindung in der nächsten
Bohrung gesichert.

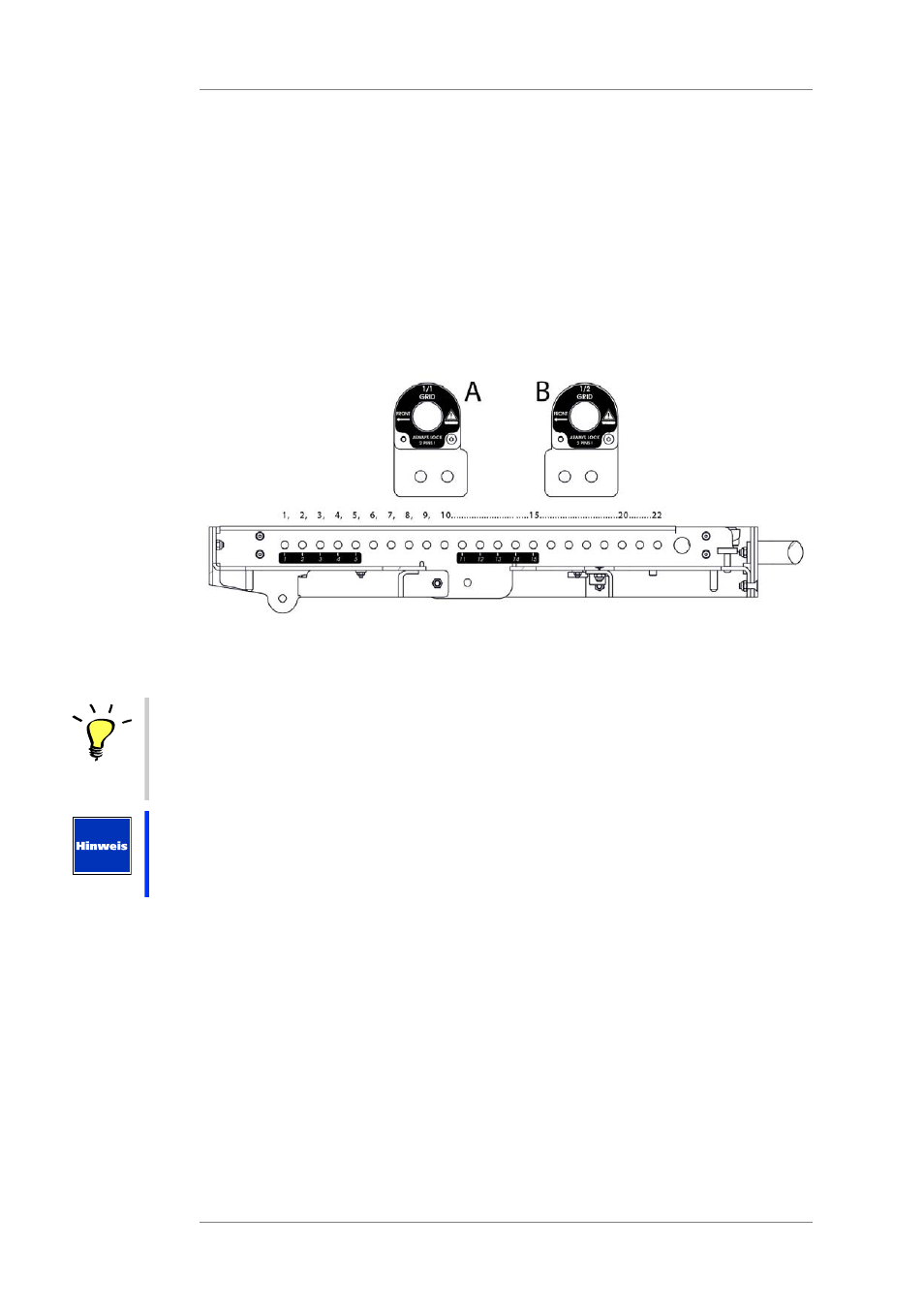

Die Bohrungen im Flugrahmen sind von 1 bis 22 durchnummeriert, beginnend am vorderen
Ende des Rahmens (Front). Zur Orientierung sind die Bohrungen 1 bis 5 und 11 bis 15
gekennzeichnet.

Die Position der Lastadapter kann durch beidseitige Verwendung in 1/2-Schritten gesetzt
werden. Dadurch wird die Rasterung der Bohrungsreihe im Flugrahmen und damit die
Einstellmöglichkeiten verdoppelt. Die Lastadapter sind auf der einen Seite mit '1/1 Grid', auf
der anderen Seite mit '1/2' Grid gekennzeichnet. Die Simulationssoftware CON:SEQUENZA+
liefert Ihnen die Information, ob ein Lastadapter in der 1/1 oder der 1/2 Position eingesetzt
werden muss. In der 1/1 Position (A) muss der Pfeil auf der 1/1 Seite des Lastadapters zur
Vorderseite des Flugrahmens (Front) zeigen. In der 1/2 Position (B) muss der Pfeil auf der 1/2
Seite des Lastadapters zur Vorderseite des Flugrahmens (Front) zeigen.

A = Lastadapter 1/1 Gridposition

B = Lastadapter 1/2 Gridposition

Tipp

Tipp für ungebrauchtes Zubehör

Für jedes Zubehörteil, wie z.B. Verbinder oder Kugelsperrbolzen, ist eine Parkposition
vorgesehen. Belassen Sie das Zubehör immer in den vorgesehenen Parkpositionen, bzw.
befestigen Sie ungebrauchte Zubehörteile wieder in den vorgesehenen Parkpositionen. So ist
gewärleistet, dass immer alle Teile verfügbar sind.

Hinweise zum Einsetzen des Lastadapters oder des TV-Zapfens

Berechnen Sie die korrekte Position von Lastadaptern oder TV-Zapfen immer mit der
Simulationssoftware CON:SEQUENZA+. In dieser berechneten Position ist gewährleistet, dass
das Array später im gewünschten Winkel hängt und der Schall richtig abgestrahlt wird.
