Benutzerhandbuch K&F SEQUENZA 5 inkl. Zubehör
KLING & FREITAG GMBH © 2015 Version 4.1 Seite 55 von 91

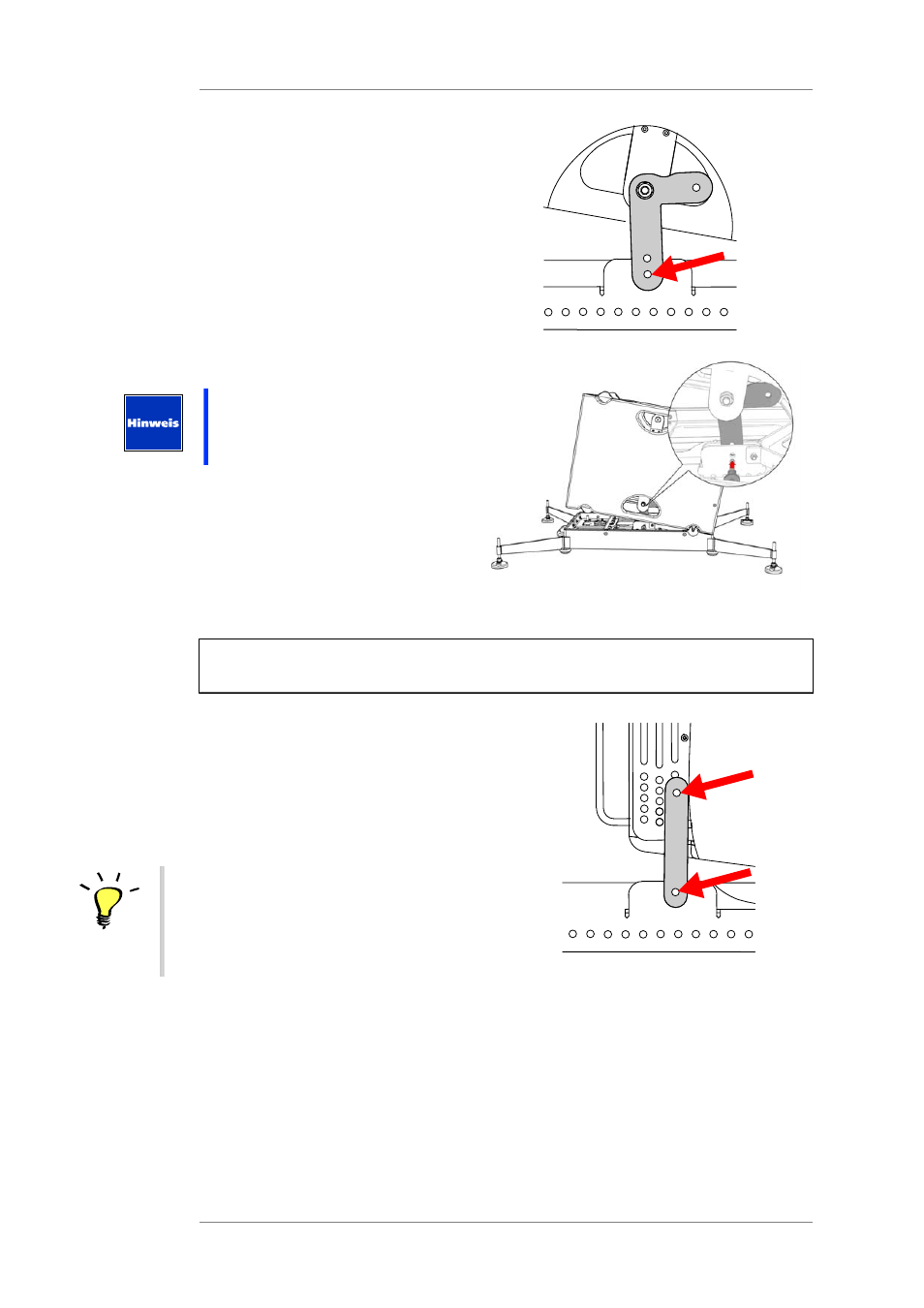

2c: Achten Sie bei der Montage
darauf, dass Sie für eine
10°-Neigung (Downtilt) die
lange Seite des L-Verbinders
und die äußere Bohrung
am Schenkel verwenden
müssen.
Richten Sie den L-Verbinder
so aus, dass Sie den
Kugelsperrbolzen einsetzen
können.
Befestigen und Sichern Sie
den L-Verbinder mit einem
Kugelsperrbolzen.
Beachten Sie, dass der
L-Verbinder nach der
Montage eine etwas
schräge Position hat.
9.5.3 SEQUENZA 5 W an SEQUENZA 5-Flugrahmen montieren,
gestapelt
Für die Montage eines SEQUENZA 5 W-
Lautsprecher mit SEQUENZA 5-
Flugrahmen müssen Sie den
Flugrahmenverbinder benutzen, der mit
dem Flugrahmen mitgeliefert wird. Der
Flugrahmenverbinder ist bei Auslieferung
des Flugrahmens in seiner Parkposition
mit einem Kugelsperrbolzen befestigt.
Tipp
Damit der Flugrahmenverbinder
jederzeit zur Verfügung steht und
nicht verloren gehen kann empfehlen
wir, ihn bei Nichtgebrauch wieder in
seiner Parkposition am Flugrahmen zu
befestigen.
Die Vorgaben für den Neigungswinkel des untersten Lautsprechers auf dem Flugrahmen
erhalten Sie aus der Simulationssoftware CON:SEQUENZA+.
Um die richtige Bohrung für den gewünschten Neigungswinkel des ersten Lautsprechers zu
ermitteln, suchen Sie in der Tabelle am Flugrahmen die Winkelangabe und die Nummer der
dazu gehörenden Bohrung. S. nachfolgende Abbildung. In der linken Spalte sind positive,
und in der rechten Spalte negative Winkel angegeben. In der mittleren Spalte sehen Sie die
Nummer der dazu gehörenden Bohrung im Lautsprechergehäuse.
