9.1.2

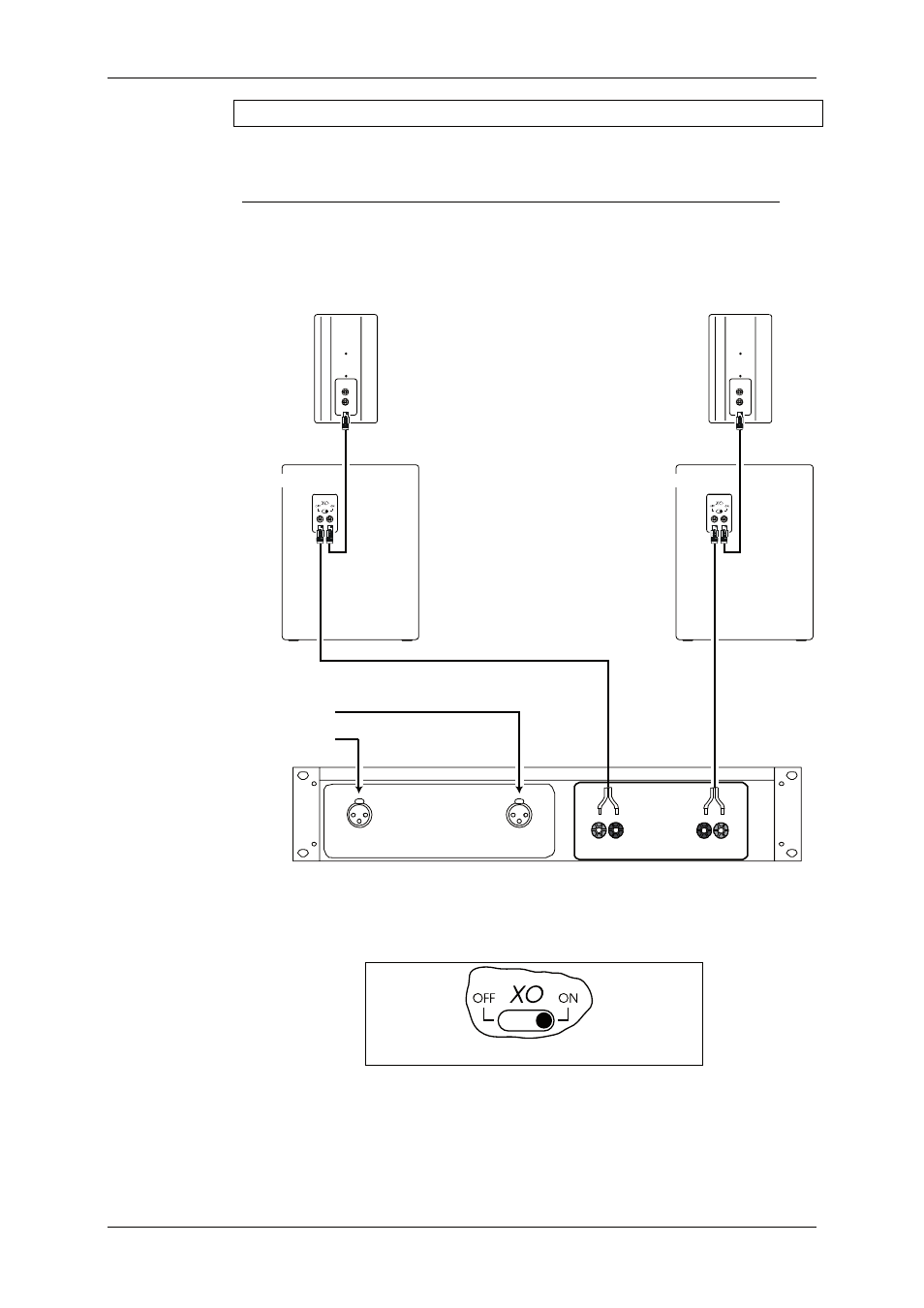

Full Range Betrieb & Subwoofer mit Frequenzweiche (XO)
Diese Betriebsart eignet sich hervorragend für Anwendungen, bei denen es auf eine
einfache Realisierung von Beschallungen mit hohem Bassanteil ankommt
Empfohlenes Verhältnis der hier beschriebenen CA Systeme zu K&F Bass Systemen:
2 CA 106 Systeme: 1 - 2 x SW 112-XO
2 - 4 CA 106 Systeme: 1 x SW 115D-XO
2 - 4 CA 106 Systeme: 1 x SW 115E-XO
2 - 4 CA 106 Systeme: 1 x SW 118E-XO
INPUT CH 2
INPUT CH 1
OUTPUTS
CH 2
CH 1
-
+
-
+
INPUT e.g. from
mixer, AUX or
Connector Panel
Switch To 'XO ON'
Switch To 'XO ON'
Der XO-Schalter am Anschlussfeld des Subwoofers muss in dieser Betriebsart auf XO
‚ON’, gestellt werden:
Schalter am Anschlussfeld des Subwoofers
Betreiben Sie die CA 106 Systeme im Cluster (Lautsprecher unmittelbar aneinander
angeordnet), dann senken Sie die Frequenzen unterhalb 300 Hz um 3-4 dB ab! (Der
K&F C2 Controller besitzt dafür ein entsprechendes Filter, dass durch den ‚Top-Low Cut’
Schalter aktiviert wird.)
