Benutzerhandbuch CA 106

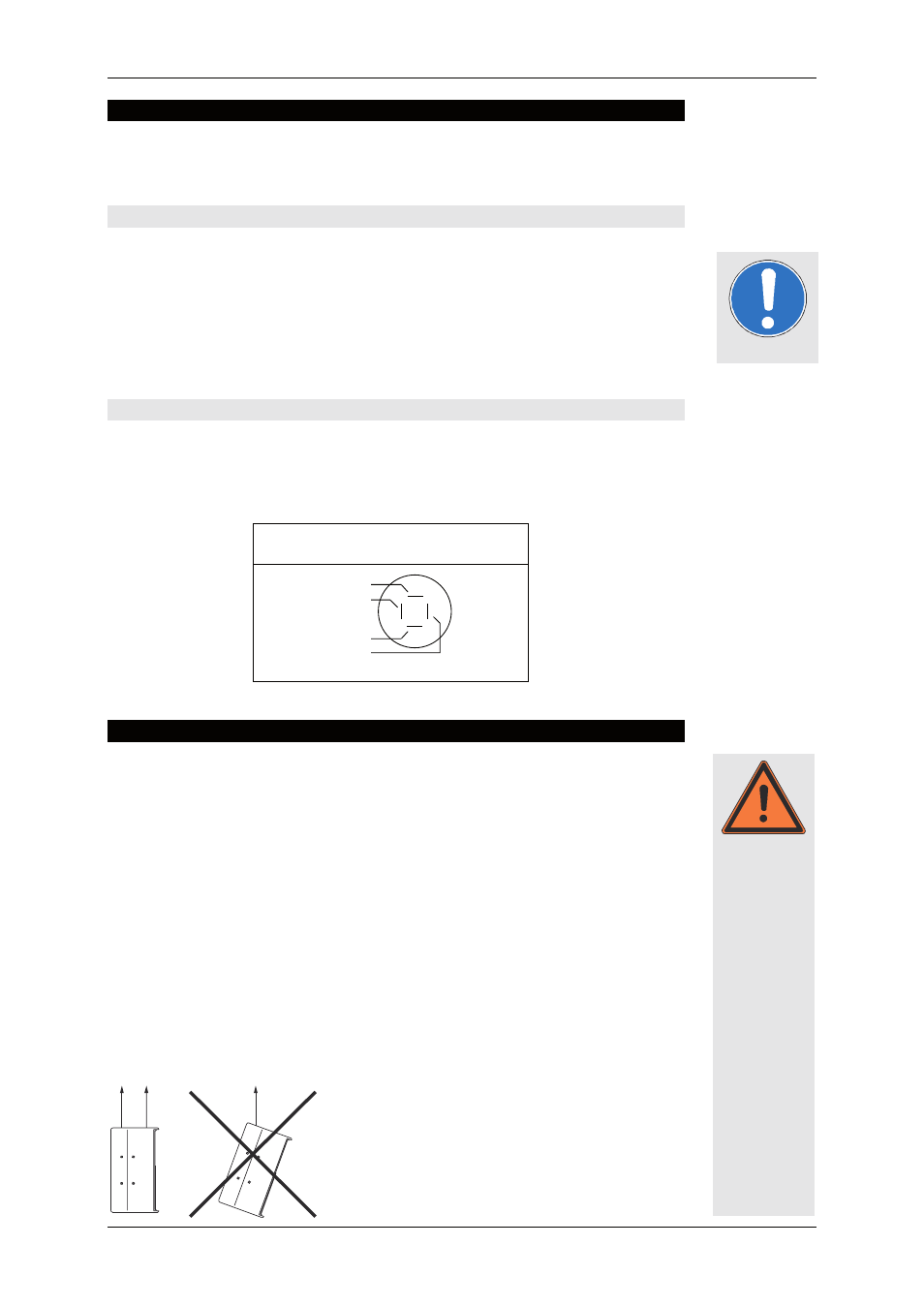

KLING & FREITAG GMBH ©1995 - 2006 Version 5.1, 09.11.2006 Seite 8 von 26
4. Hinweise für Variante mit der Option ‚100V’
Die Kling & Freitag Lautsprecher sind mit sehr hochwertigen Ringkernübertragern aus-
gestattet. Dadurch werden Klangverluste minimiert. Mit 100 V Lautsprechern von Kling
& Freitag sind hochwertige Beschallungsergebnisse zu erzielen.
4.1 Gründe für die Wahl von Lautsprechern mit 100 V Technik
− Verringerung von Leitungsverlusten.
− Einfacher Aufbau eines Lautsprechernetzwerks durch einfache Parallelverdrahtung.
Die Summe der einzelnen Lautsprecherleistungen (Angabe in VA = W) darf
nicht größer sein, als die Ausgangsleistung des 100 V Verstärkers.
− Galvanische Trennung der Lautsprecher.
− Integration von Lautsprechern in bereits vorhandene 100 V Systeme.
4.2 Anschlussbelegung der 100V Lautsprechereingänge
Der 100V Übertrager für die CA 106 verfügt über 3 ‚Abgriffe’. Sie können den Laut-
sprecher wahlweise mit 50 VA, 100 VA oder 150 VA betreiben. Unten sehen Sie an
welchem Pin welcher Abgriff angeschlossen ist.
150VA Übertrager mit Abgriffen für
50VA, 100VA und 150VA
IN 1
-
2
-
1 +
2 +
50VA
100VA
150VA
0
all pins parallel to out
5. Hinweise für das Aufhängen der Lautsprecher
Das Aufhängen von Lautsprechern darf nur von geschultem Fachpersonal
durchgeführt werden.
Beachten Sie die mitgelieferten Hinweise für Lautsprecher und Montagezube-
hör und die jeweils vorgeschriebenen Sicherheitsfaktoren. Befolgen Sie auch
die jeweiligen nationalen Sicherheitsbestimmungen.
Grundsätzlich sind die Systeme, egal ob einzeln oder miteinander verbunden, immer an
einem zusätzlichen, unabhängig wirkenden Punkt zu sichern.
Achten Sie darauf, dass alle Verbindungen gegen Selbstlösen gesichert sind und nur
zulässige, statisch geprüfte und ausreichend dimensionierte Halterungen, Anschlagmit-
tel, Seile und Ketten verwendet werden.
Die M6 Gewinde sind lediglich für die Montage des Lautsprecherhalters „Omnimount
50‘‘ zu verwenden.
An einem Lautsprecher darf maximal eine Last von insgesamt 10 kg an zwei Flugpunk-
ten (M 8 Gewindeeinsatz) untergehängt werden. Das bedeutet 5 kg zusätzliche Last
je Flugpunkt.
Wichtig
Warnung
