Benutzerhandbuch CA 106
KLING & FREITAG GMBH ©1995 - 2006 Version 5.1, 09.11.2006 Seite 18 von 26

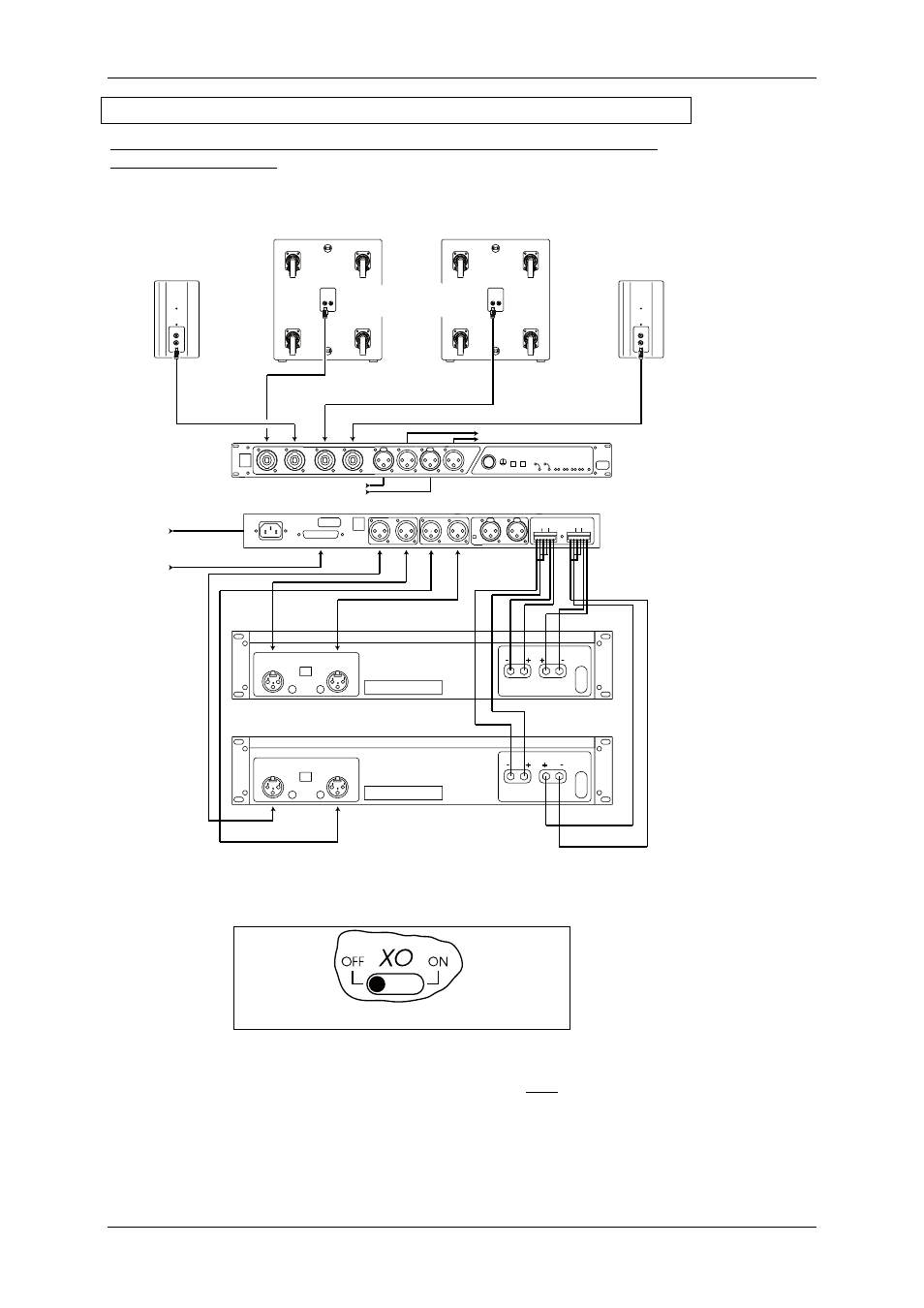

9.2.2 CA 106 & Bass mit Controller C2 im 2-Weg-Aktiv-Betrieb
Empfohlenes Verhältnis der CA 106 Systeme zu K&F Bass Systemen im 2-Weg-Aktiv-
Betrieb mit C2 Controller:
2-4 x CA 106 über C2 Controller mit 1-2 x SW(i) 112 oder 1 x SW(i) 115D - XO
oder 1 x SW(i) 115E - XO oder 1 x SW(i) 118E - XO
2 1
3
2 1
3 CH 2 CH 1
2 1
3
2 1
3
AMP BASS
CH 2 CH 1 + - - +
CH 2 CH 1
AMP MID/HIGH
CH 2 CH 1 + - - +
UNIT
INPUT
INPUT
CHANNEL 2 LINK CHANNEL 2 IN CHANNEL 1 IN CHANNEL 1 LINK
CH2 SUB AMP
(OPTIONAL)
REMOTE
REMOTE CONTROL 240V / 50Hz CE FUSE: 100mA / SLOW BLOW MADE IN GERMANY
KLING & FREITAG SER No.
INPUT
SY ST EM C O N TR O LLE R
-LF+
CH1 TOP AMP CH1 SUB AMP CH2 TOP AMP CH1 INPUT GND LIFT CH2 INPUT
-HF+
C2
-LF+ -LF+ -HF+ -LF+
AMP RETURN CH2 AMP RETURN CH1
ALL SPEAKONS
1+/1-
CH1 TOP OUT
KLING & FREITAG
SOUND SYSTEMS
CH1 SUB OUT CH2 TOP OUT CH2 SUB OUT
FULLRANGE MODE TOP HF BOOST LOW CUT
GAIN SUB INPUT GAIN
C2 SYSTEM CONTROLLER
C H2 T O P SI G N A L
C H2 TO P LI M IT
PO W ER C H1 TO P SI G N A L
C H1 TO P LI M IT
SUB MONO
C H1 S UB S IG NA L
C H1 S UB L IM IT
C H2 S UB S IG NA L
C H2 S UB L IM IT
LINK, e.g. to next controller
For using Subwoofers
with XO, set switch on
the back to 'XO OFF'
Der XO-Schalter am Anschlussfeld des Subwoofers muss in dieser Betriebsart auf XO
‚OFF’ gestellt werden:
Schalter am Anschlussfeld des Subwoofers
Hinweis zum Fullrange Betrieb:
Der versenkte Schalter ‚Fullrange Mode’ am C2 Controller sollte nicht gedrückt sein, die
dem Schalter zugeordnete LED, darf somit nicht leuchten.
Hinweis für Clusteranordnungen:
Betreiben Sie die CA 106 Systeme im Cluster (Lautsprecher unmittelbar aneinander
angeordnet), so betätigen Sie den ‚Top-Low Cut’ Schalter am C2 Controller)
