Seite 20
Benutzerhandbuch
CA
106
KLING & FREITAG GMBH ©1995 - 2006
Version 5.1, 09.11.2006
Seite 20 von 26
11.

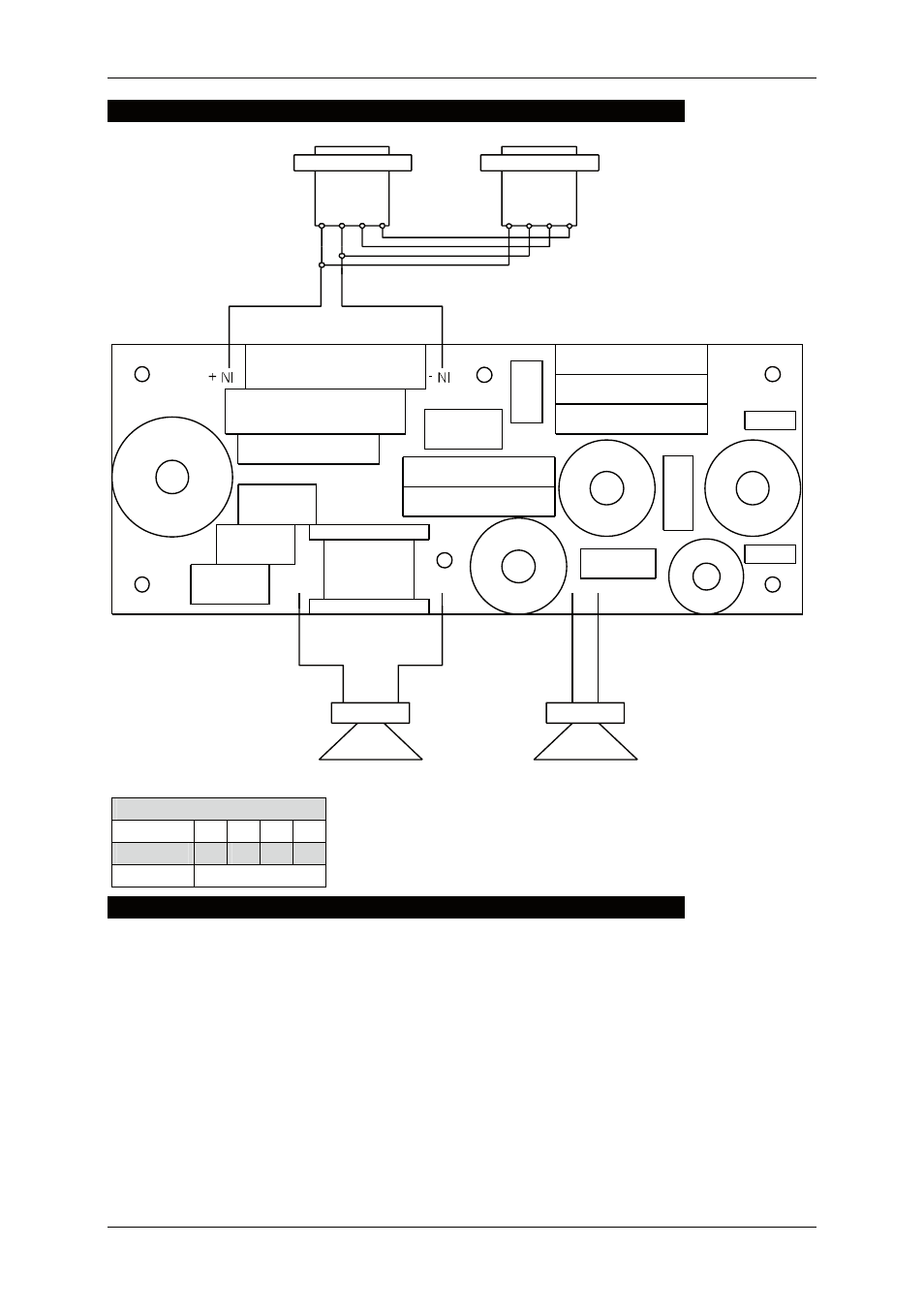

Frequenzweiche: Verdrahtungsplan CA 106
1+
LF
LF
LF
1- 2+ 2-
1+ 1- 2+ 2-
+
+
-
-
+
+
-
-
HF
HF
12.
Ausbessern von Lackschäden / Wechseln des Frontschaums
Der von KLING & FREITAG verwendete PU-Strukturlack ist schlagfest und höchst belast-
bar. Zur Vermeidung von Lackschäden, z.B. durch mobile Daueranwendungen, empfeh-
len wir den Einsatz von Schutzhüllen oder Cases. Sollten dennoch Lackschäden auftre-
ten, so können Sie diese auch mit handelsüblichem Acryllack in der entsprechenden RAL
Farbe Ihres Lautsprechers ausbessern.
Zum Auswechseln des Filterschaums, können Sie das Frontgitter inkl. Schaum an die
KLING & FREITAG GmbH zuschicken. Sie erhalten dann, gegen Zahlung einer Unkos-
tenpauschale, Ihr Gitter mit neuer Bespannung zurück.
Pinbelegung Speakon NL4
+ - / /
‚IN’
1+ 1-
2+ 2-
‚OUT’
Alle parallel zu ‚IN’
